7.2
Geräte öffnen
7.2.1
Über das Öffnen der Geräte
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Bei Anschließen der Kältemitteilleitungen
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.
7.2.2

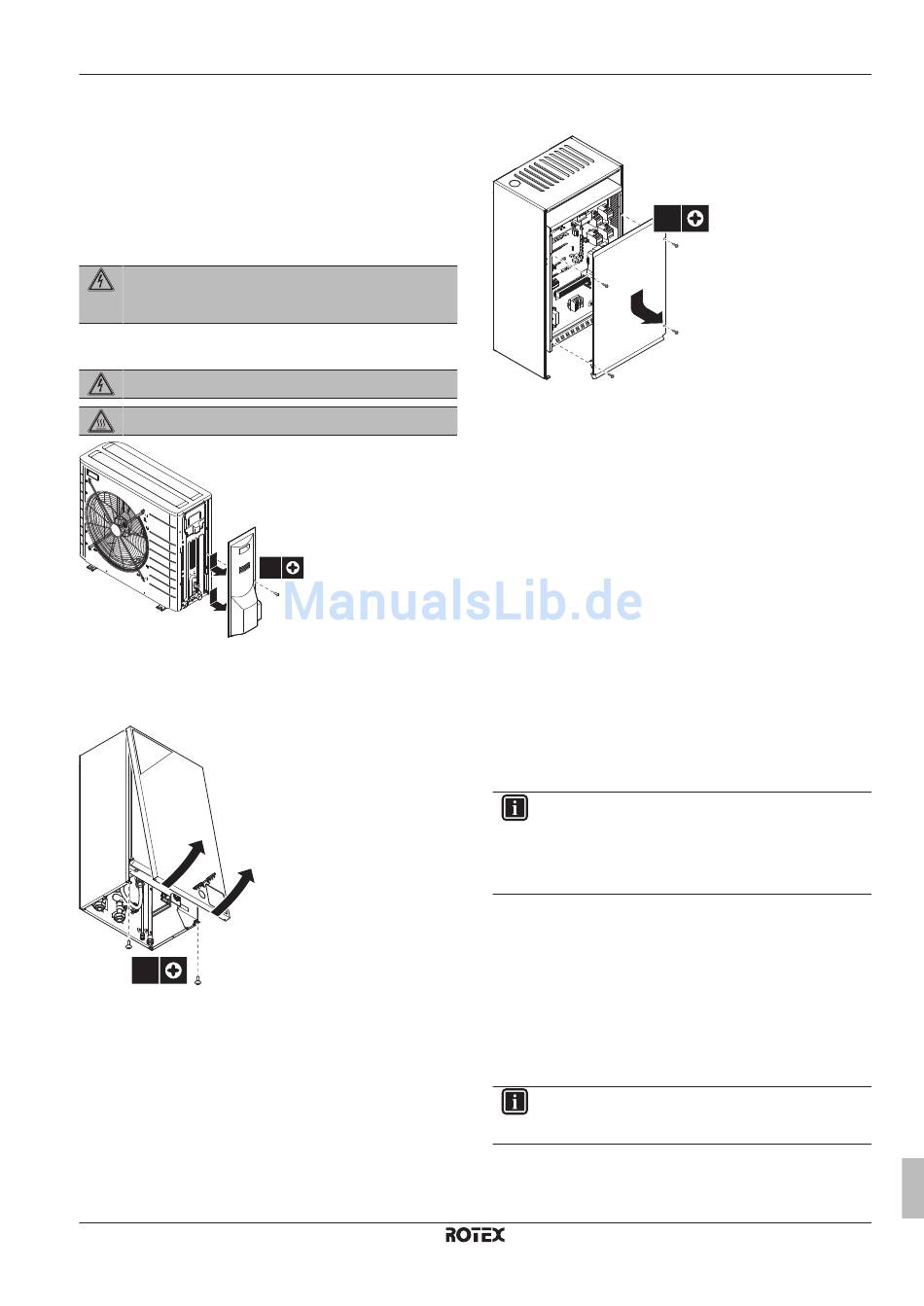

So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
2
2
7.2.3
So öffnen Sie das Innengerät
1 Lösen und entfernen Sie die 2 Schrauben, mit denen die
Frontblende befestigt ist.
2×
2 Neigen Sie die Frontblende auf sich zu und entfernen Sie die
Frontblende.
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU Niedertemperatur-Bi-bloc
4P384979-1 – 2015.01
1×
1
7.2.4
So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
4×
7.3
Montieren des Außengeräts
7.3.1
Montage der Außeneinheit
Wenn
Sie müssen erst die Außen- und die Inneneinheit installieren, bevor
Sie die Leitungen für Kältemittel und Wasser installieren können.
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1
Voraussetzungen für die Installation schaffen.
2
Außeneinheit installieren.
3
Für einen Abfluss sorgen.
4
Sicherungen gegen Umkippen der Außeneinheit installieren.
5
Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 24.
7.3.2
Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.3.3
Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
Wenn das Gerät direkt am Boden installiert wird, halten Sie 4 Sätze
mit
M8-
oder
M10-Fundamentschrauben,
Unterlegscheiben bereit (bauseitig zu liefern):
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
7 Installation
"6 Vorbereitung" auf
Muttern
und
Referenzhandbuch für den Monteur
31
