4

Installation

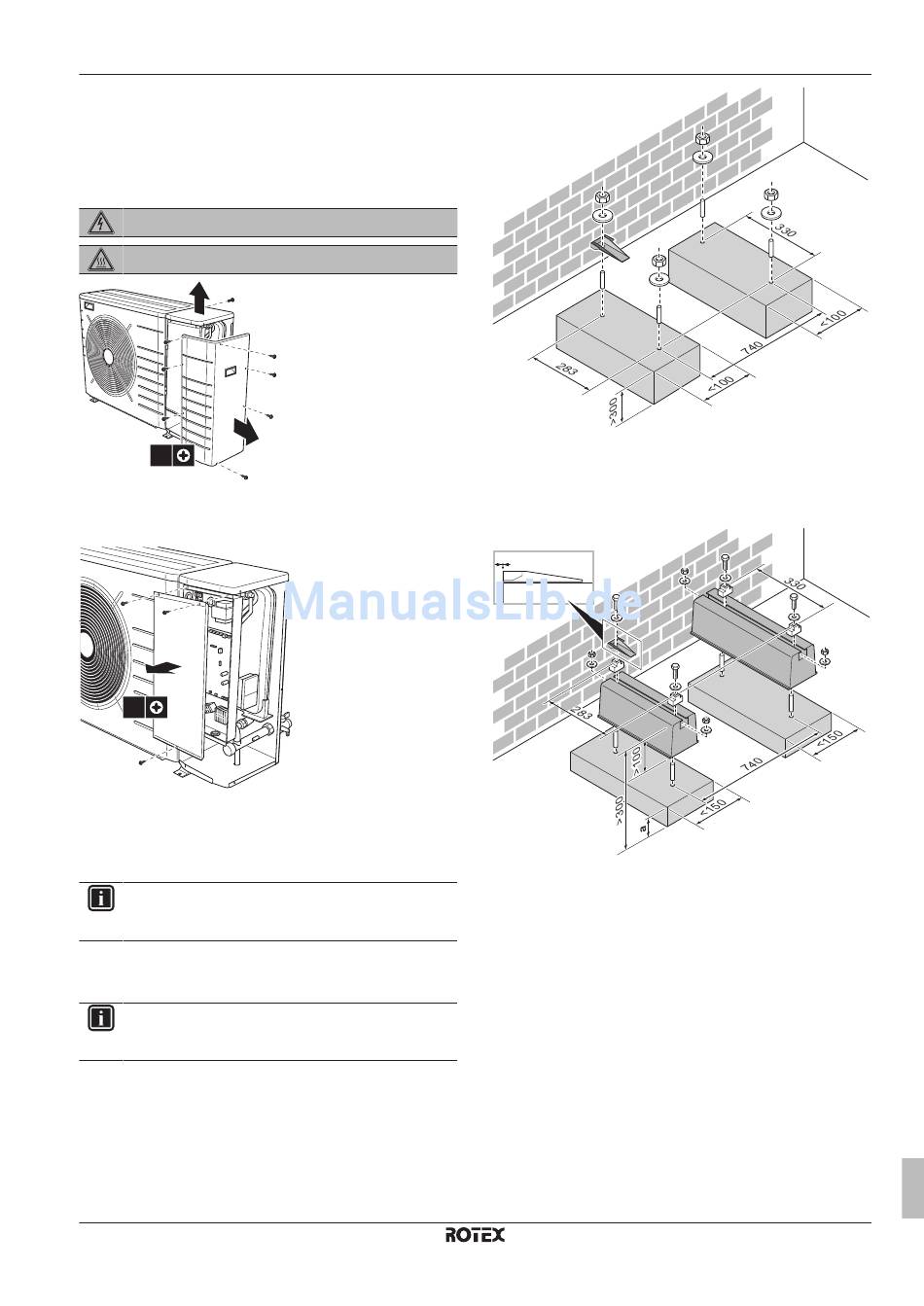

4.1 Geräte öffnen
4.1.1 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
1
2
8×
4.1.2 So öffnen Sie die Schaltkastenabdeckung
des Außengeräts
3×
4.2 Montieren des Außengeräts
4.2.1 Voraussetzungen für die Installation
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie
bei Ihrem Händler.
Wenn das Gerät direkt am Boden installiert wird, halten Sie 4 Sätze
mit M8- oder M10-Fundamentschrauben,
Unterlegscheiben bereit (bauseitig zu liefern):
INFORMATION
Die maximale Höhe des oberen hervorstehenden Teils der
Schrauben beträgt 15 mm.
RBLQ05+07C2V3
ROTEX HPSU Monobloc Kompaktaußengerät
4P501825-1 – 2017.08
(mm)
Lassen Sie auf alle Fälle mindestens 300 mm Freiraum unter dem
Gerät. Stellen Sie zusätzlich sicher, dass das Gerät mindestens
100 mm über der maximal zu erwartenden Schneehöhe positioniert
ist.
0 mm
(mm)
Es ist möglich, das Gerät an Haltern an der Wand zu montieren:
Muttern und
a Maximale Schneefallhöhe
4 Installation
Installationsanleitung
5
