Anleitung_S5_Airplus_2013_04_29

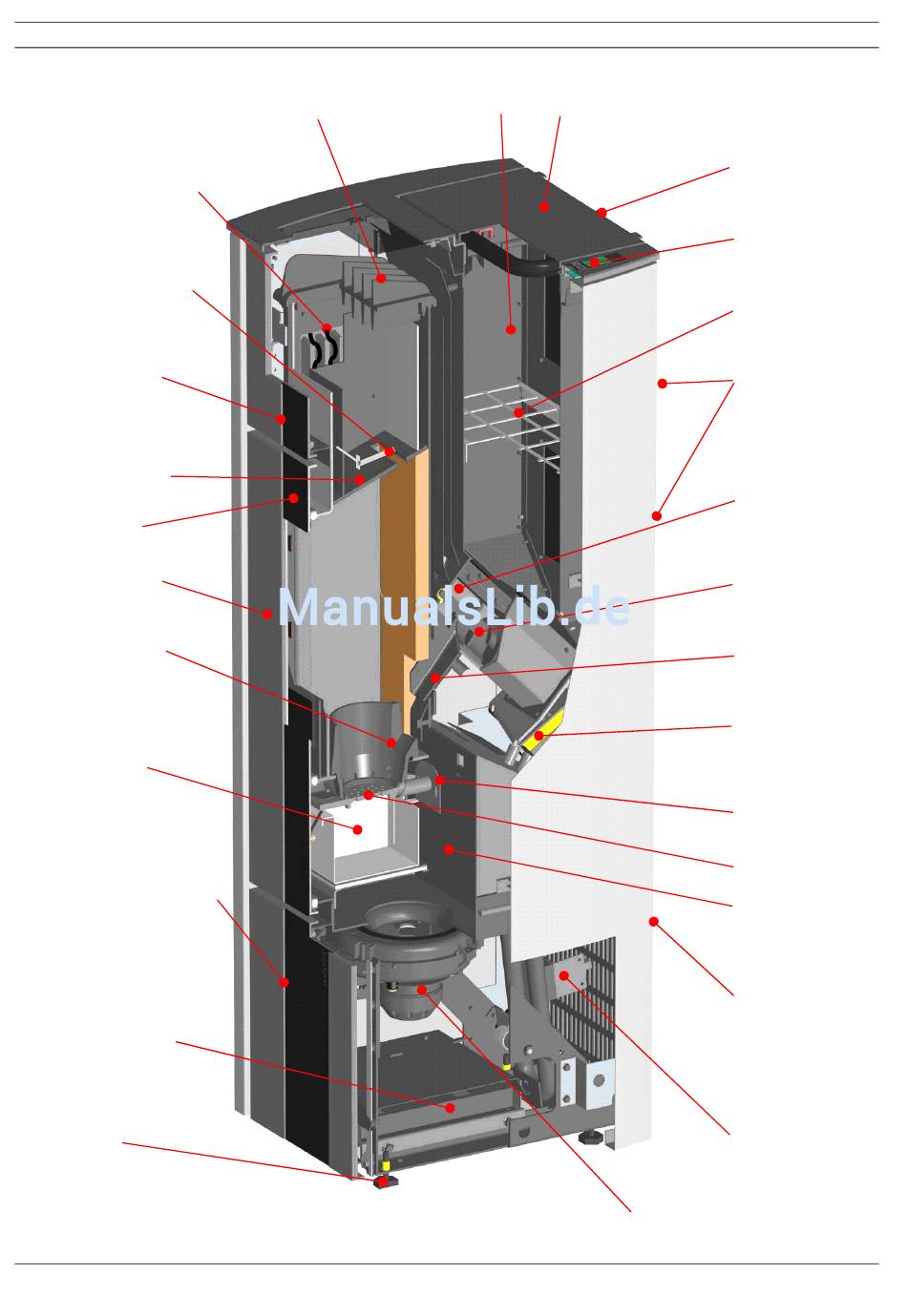

9.1 Funktionsschnitt und Bauteile
Gussdeckel
Heizgaszüge mit
Turbulatoren
Rauchgasfühler
TR (NiCr-Ni)
Verkleidung
oben mit De-
korglas
Umlenkplatte
Dekorglas
Feuerraumtür
(FT)
Brennertopf
(Guss)
Aschelade
Verkleidung
unten
mit Dekorglas
Hauptplatine /
Steuerung
Stellfuß
Abb. 57: Funktionsschnitt daily.nrg
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Pelletbehälter
®
Pellet-Lade
(Klappdeckel)
Drucklegung 03/2013
Seite 27 / 64
PL
Drehgriff Pellet-
Lade (PL) -hinten
Bedienboard
Eingriffschutz
Anschluss externe
Pelletbeschickung
(hinten)
Temperaturfühler
Pelletrutsche (TP)
Förderschnecke
Fallstrecke
Schnecken-
motor
Zündelement
Gussrost
Heizgassammel-
kanal
STB + Haupt-
Sicherung
5A flink (Ofen-
rückseite)
Ansaugrohr mit
Luftmengen-
sensor (LMS)
Abgasgebläse
Art.-Nr. 950 976
