Anleitung_S5_Airplus_2013_04_29
8.3.1 Eingang „Ein / Aus" - Display-
Anzeige HE ON / HE OFF
Digitaleingang 24 V (gebrückt, verpolungssicher):
zum Ein- / Ausschalten über einen externen, po-
tenzialfreien Raumthermostat oder Heizungsreg-
ler.

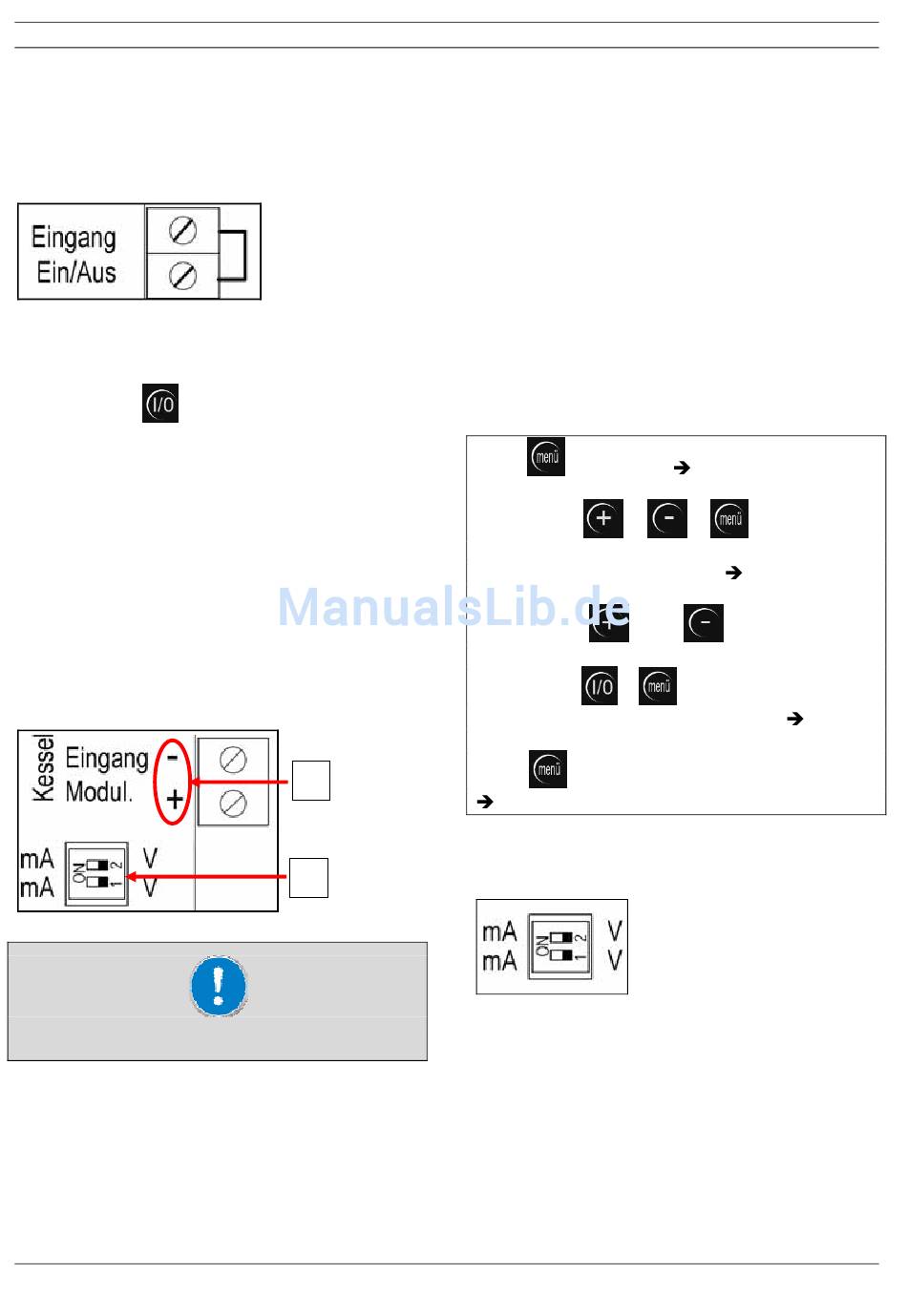

Abb. 39: Ein/Aus Eingang
•
Brücke geschlossen = Ofen EIN
•
Brücke offen = Ofen AUS
Hinweis: Taste
am Bedienboard hat Priorität
gegenüber Eingang „Ein/Aus".
8.3.2 Eingang „Modulation" – Display
Anzeige HE
Analogeingang 0-10 V oder 4-20 mA umschaltbar
(nicht gebrückt, Polung beachten): zur Modulati-
on der Ofenleistung über einen externen, modu-
lierenden Raumthermostat oder Heizungsregler.
Der Eingang „Modulation" muss zur Verwendung
vorher aktiv geschaltet werden. Der Eingang
„Modulation" reagiert nur, wenn der Ofen einge-
schaltet ist, d.h. es ist eine Kombination mit dem
Eingang „EIN/AUS" notwendig.
Abb. 40: Eingang Modulation
1. Achtung:
Polung beachten
2. DIP- Schalter: Umstellung V / mA für Eingang
„Modulation"
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
1
2
Prioritäten:
I/O-Taste hat oberste Priorität, MIN/MAX (ex-
tern), EIN/AUS (extern), R.M (intern) haben Vor-
rang gegenüber Modulation.
Wenn der Eingang Modulation aktiv geschaltet
wird, reagiert der Ofen nicht mehr auf die
Schnittstelle RS 485 (BUS wird automatisch de-
aktiviert, sobald Modulation aktiviert wird) und
auch
nicht
mehr
trieb/Zeitschaltbetrieb über BB-S5 (TC1). Hin-
weis: ein entsprechender Regler muss nach der
Aktivierung auf Eingang Modulation angeschlos-
sen sein, weil sonst der Ofen dauerhaft nur auf
Kleinstlast läuft.
Aktivieren des Eingangs Modulation: Nur für
Fachbetriebe zugelassen! Wie folgt vorgehen:
Taste
1 x drücken
ne 1
Jetzt Tasten
+
3 Sekunden gleichzeitig gedrückt halten, bis An-
zeige „S" im Display erscheint
nüebene 2
Jetzt Tasten
oder
bis Anzeige „M OFF" im Display erscheint.
Jetzt Tasten
+
Anzeige „M ON" im Display erscheint
gang „Modulation" ist jetzt aktiv geschaltet.
Taste
für mindestens 3 Sekunden drücken
Rücksprung auf Bedienebene
Umschaltung Eingang Modulation von 0-10 V auf
4- 20 mA:
Abb. 41: DIP- Schalter Modulation
•
0-10 V = beide DIP- Schalter rechts auf V;
•
4-20 mA = beide DIP- Schalter links auf
mA
Drucklegung 04/2013
Seite 22 / 64
auf
Modulationsbe-
Wechsel in Menüebe-
+
für mindestens
Wechsel in Me-
solange drücken,
gleichzeitig drücken, bis
der Ein-
Art.-Nr. 950 976
