4. Obere Verkleidung am unteren Ende weg-
klappen und entnehmen (Abb. 9), dadurch
werden die 2 Federnippel aus den Federla-
schen gezogen (Abb. 10) beim Zusammen-
bau zuerst die beiden Federnippel in die Fe-
derlaschen wieder einrasten lassen).

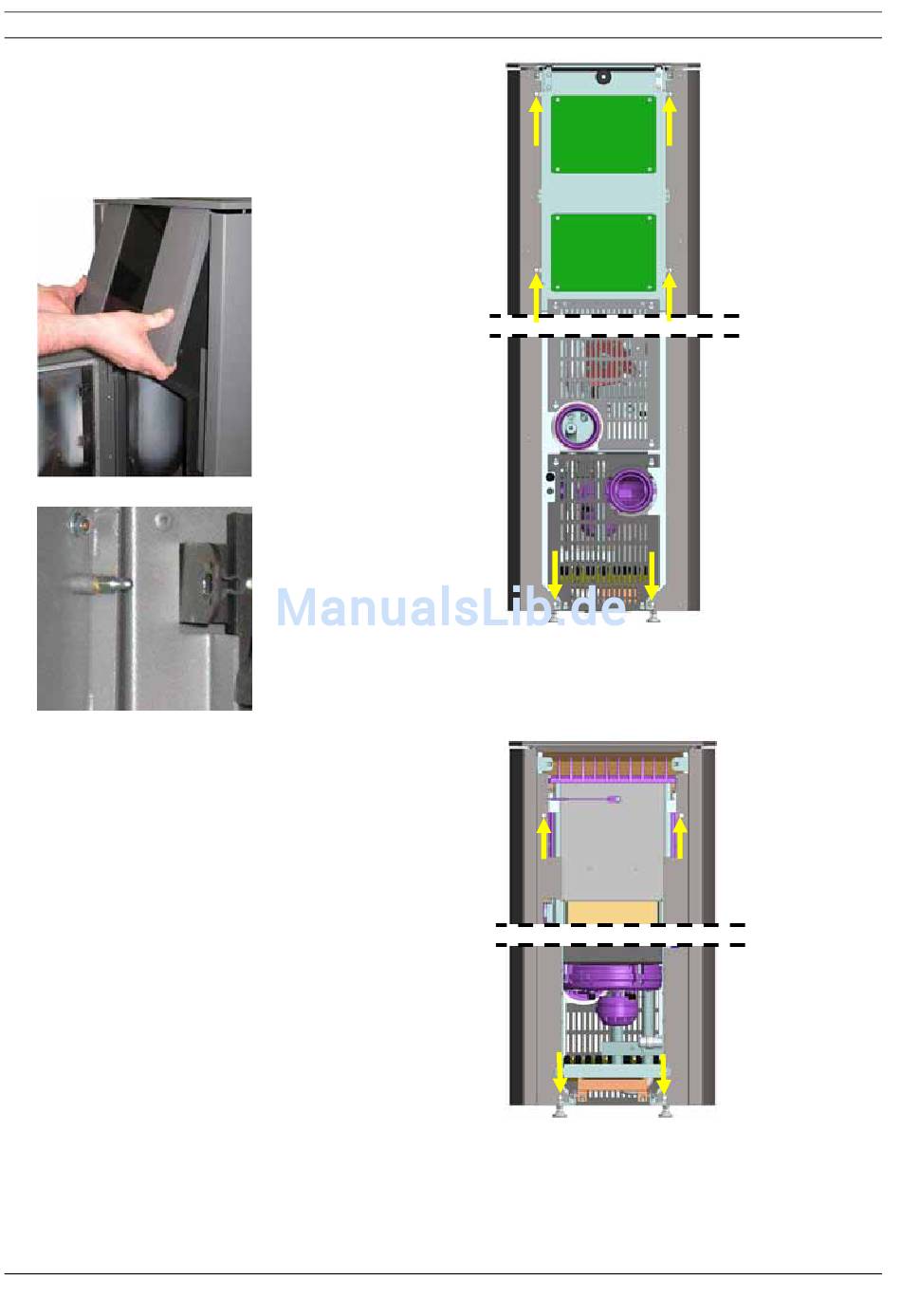

Abb. 9: Abbau obere Verkleidung
Abb. 10: Detail Verkleidungsbefestigung
5. Die untere Verkleidung durch Wegklappen
des oberen Bereiches entnehmen. Sonst
gleich vorgehen wie beim der Demontage der
oberen Verkleidung.
6.1.3 Seitenverkleidungen links / rechts
demontieren
Verkleidungen vorne oben und unten müssen
vorher entfernt werden (siehe Kapitel 6.1.2)
1. Die 6 Schrauben für die Seitenverkleidung
auf der Rückseite lösen, nicht herausschrau-
ben (Abb. 11).
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Abb. 11: Rückansicht daily.nrg
2. Die 4 Schrauben für die Seitenverkleidung
vorne lösen, siehe Abb. 12 (nicht heraus-
schrauben).
Abb. 12: Front daily.nrg
Drucklegung 04/2013
Seite 12 / 64
®
®
Art.-Nr. 950 976
