Anleitung_S5_Airplus_2013_04_29
16.2 Grundreinigung mit Zusatztä-
tigkeiten
Führen Sie zunächst eine komplette Grundreini-
gung gemäß Kapitel 15 und 15.3 durch. Führen
Sie danach folgende Zusatztätigkeiten durch:
1. Prüfen Sie den Gussrost auf Verschleiß
und ersetzen Sie diesen bei Bedarf. Bei
Wölbung / Verzug des Rostes über 1 mm
(Abb.
78).
(Abb. 79).

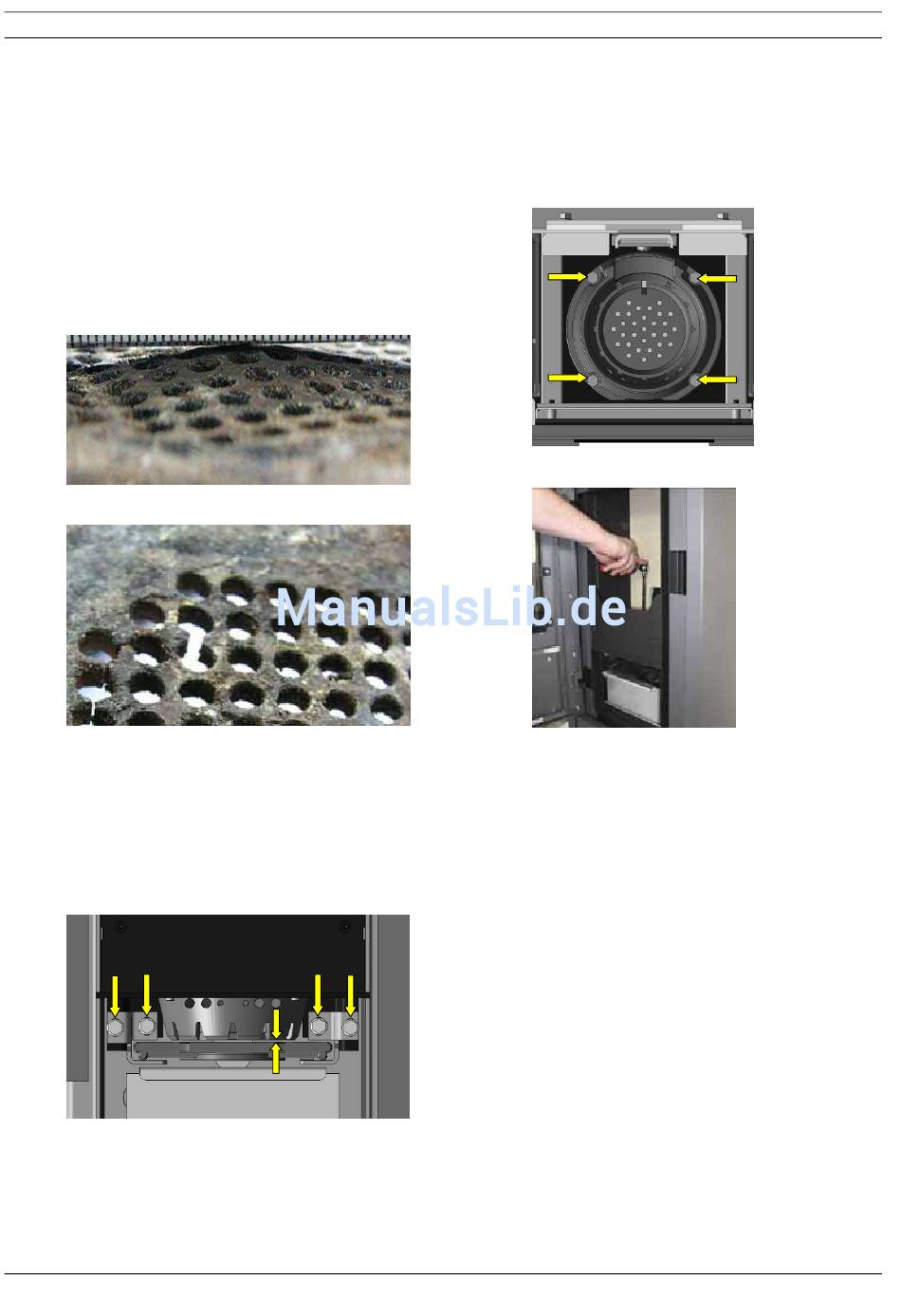

Abb. 78: Rost mit Wölbung / Verzug
Abb. 79: Rostmaterial gerissen
2. Prüfen Sie den vertikalen Abstand (A)
zwischen Brennertopf und Gussrost (Abb.
80). Der Abstand darf nicht größer als 1
mm sein. Gegebenfalls Spalt / Abstand
einstellen. Dazu die vier mit Pfeilen mar-
kierten Schrauben lösen.
Abb. 80: Abstand Gussrost- Brennertopf
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Bei
Rissen
im
Material
A
3. Gegebenenfalls (bei hartnäckiger Ver-
schmutzung) den Brennertopf zum Reini-
gen herausschrauben. Der Brennertopf ist
mit 4 Schrauben befestigt. Alle Luftlöcher
des Brennertopfes z.B. mit Schrauben-
dreher reinigen.
Abb. 81: Verschraubungen Brennertopf
Abb. 82: Herausschrauben Brennertopf
4. Prüfen Sie die Dichtung unter dem Bren-
nertopf auf Verschleiß und ersetzen Sie
diese bei Bedarf. Der Zusammenbau er-
folgt in umgekehrter Reihenfolge.
Drucklegung 04/2013
Seite 43 / 64
Art.-Nr. 950 976
