6.2 Demontage der Außenverklei-
dungen easy.nrg

6.2.1 Frontverkleidung demontieren

1. Die Glaslamellen (7 Stück) an der Geräte-
oberseite entnehmen.

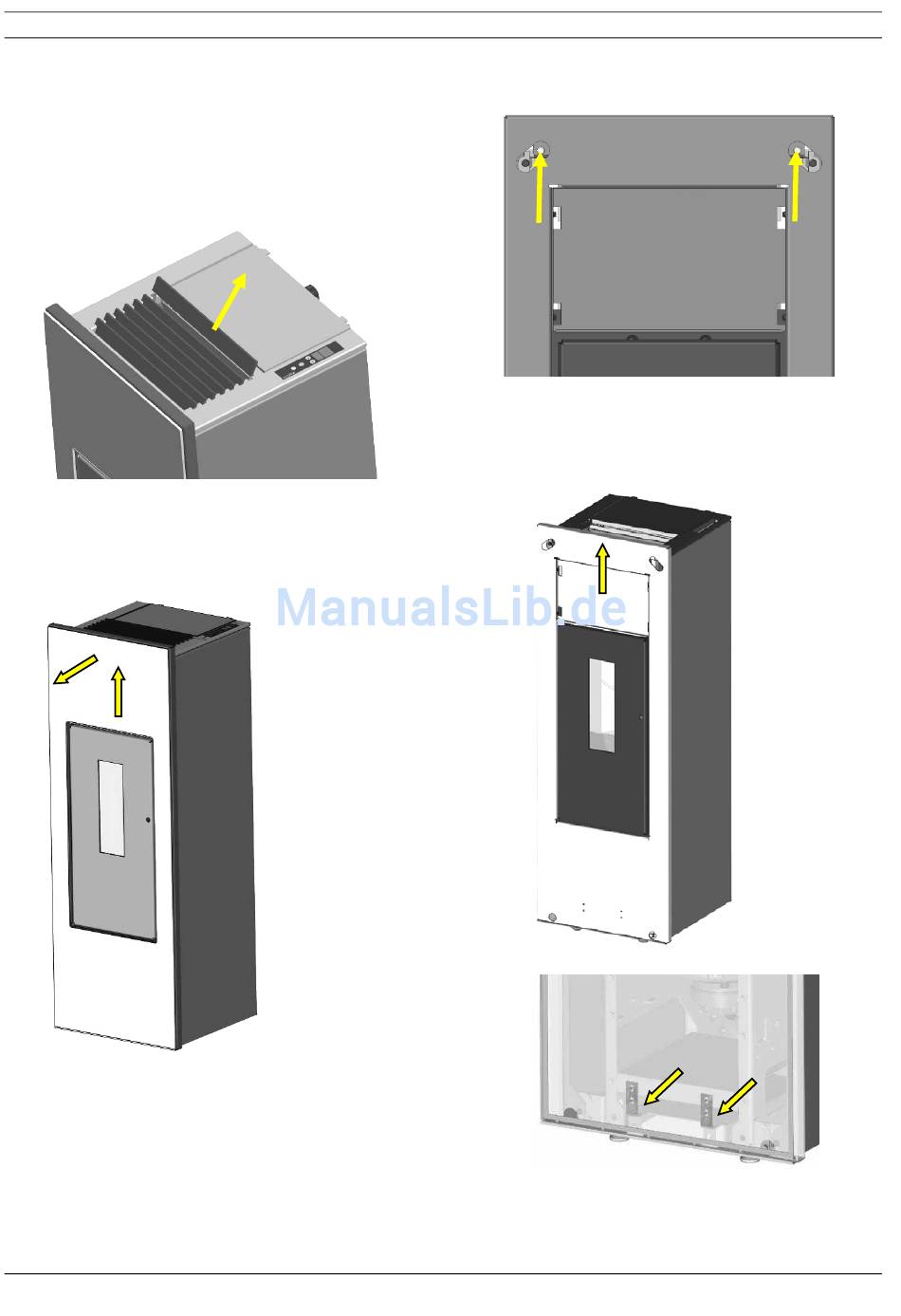

Abb. 16: Lamellen easy.nrg
2. Das Frontdekorscheibe (weiß dargestellt)
nach oben aus der Führung heben (1) und
nach vorne entnehmen (2).
2
1
Abb. 17: Demontage Frontdekorscheibe
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
®
®
3. Die Befestigungsschrauben der Verkleidung
lösen (Abb. 18).
Abb. 18: Schrauben Frontverkleidung
4. Die komplette Frontblende (dargestellt in
weiß, Abb. 19) nach oben, aus den unteren
Laschen (Abb. 20) heben und entnehmen.
Abb. 19: Entnahme Frontblende
Abb. 20: Detail Frontverkleidung
