9.2 Rückbrandsicherung
Über verschiedene, zum Teil geschmacksmus-
tergeschützte und patentierte Vorrichtungen wird
die Rückbrandsicherung durchgeführt. Durch
Brennstoffrutschen-Kühlung, Luftleitbleche unter-
halb
der
Brennstoffrutsche,
Luftmengensensorik, einen Sicherheitstempera-
turbegrenzer (STB) und einen Temperaturfühler
in der Pelletrutsche haben alle wodtke Geräte
eine einmalige 5-fache Sicherung gegen Rück-
brände in den Pelletbehälter. Dies geht weit über
die derzeit schärfsten gesetzlichen Anforderun-
gen hinaus.
9.3 Sicherheitstemperaturbe-
grenzer (STB) + Hauptsiche-
rung (5A flink)
STB
Siche-
rung

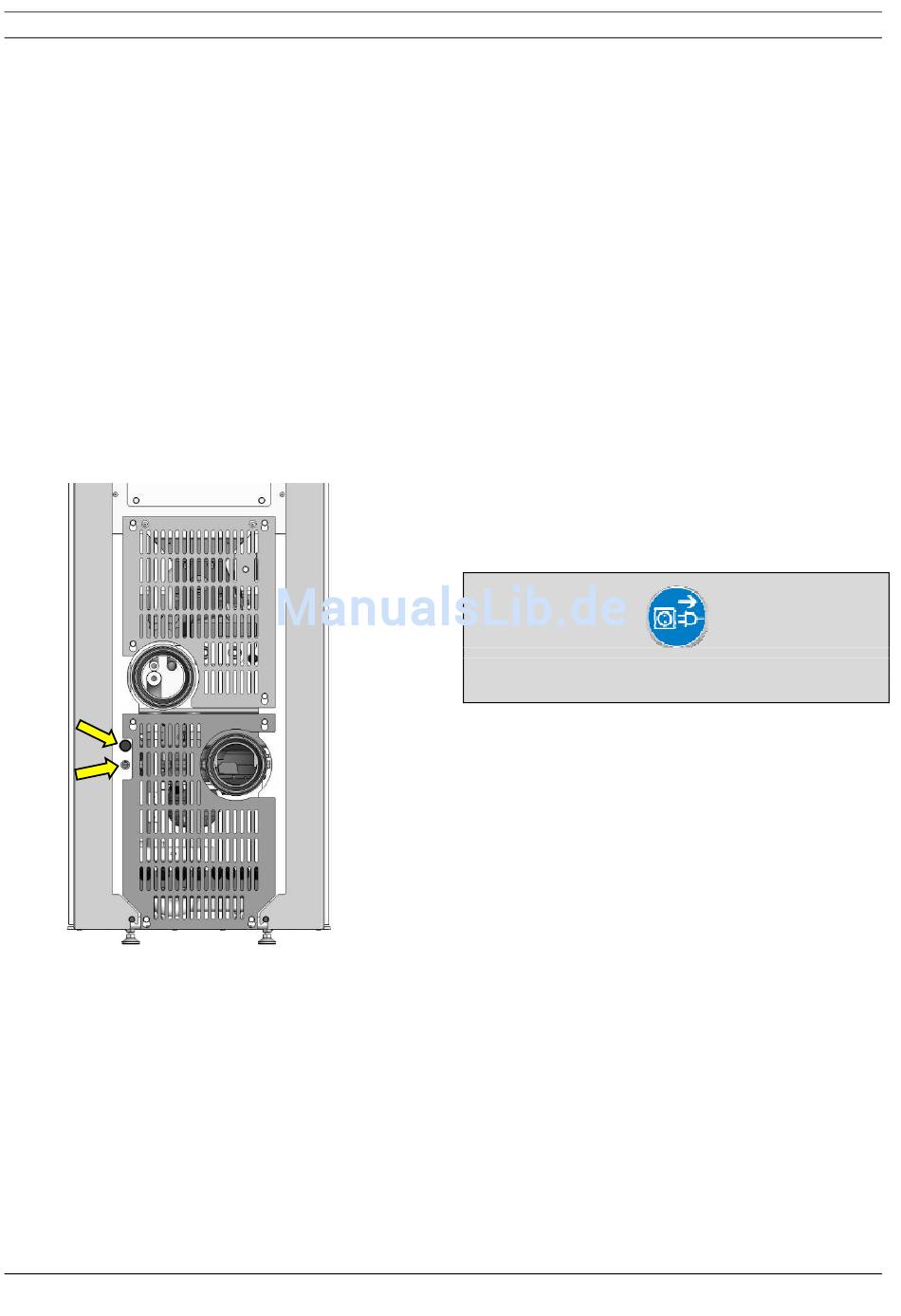

Abb. 58: Position STB und Sicherung
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
die
wodtke-
Der Sicherheitstemperaturbegrenzer ist eine vor-
geschriebene
Sicherheitseinrichtung,
starker Überhitzung das Gerät abschaltet und
danach wieder manuell entriegelt werden muss.
Der STB befindet sich an der Geräterückwand
neben der elektrischen Hauptsicherung des Ge-
rätes.
Zum Entriegeln des STB muss die schwarze
Schraubkappe entfernt werden. Der Entriege-
lungsknopf unter der Schraubkappe kann mit ei-
nem spitzen Gegenstand eingedrückt / entriegelt
werden, sobald sich das Gerät wieder ausrei-
chend abgekühlt hat.
Lässt sich der Entriegelungsknopf des STB nicht
dauerhaft eindrücken, ist die Temperatur noch zu
hoch und es muss gewartet werden, bis das Ge-
rät ausreichend abgekühlt ist.
Die Hauptsicherung (5A flink) befindet sich direkt
unterhalb des STB. Mit einem Schraubendreher
kann der Sicherungshalter durch Drehen gegen
den Uhrzeigersinn geöffnet und die Sicherung
entnommen werden.
Achtung Spannung! Vor Arbeiten an Sicherungs-
halter / Hauptsicherung den Netzstecker ziehen.
Drucklegung 04/2013
Seite 28 / 64
