Anleitung_S5_Airplus_2013_04_29

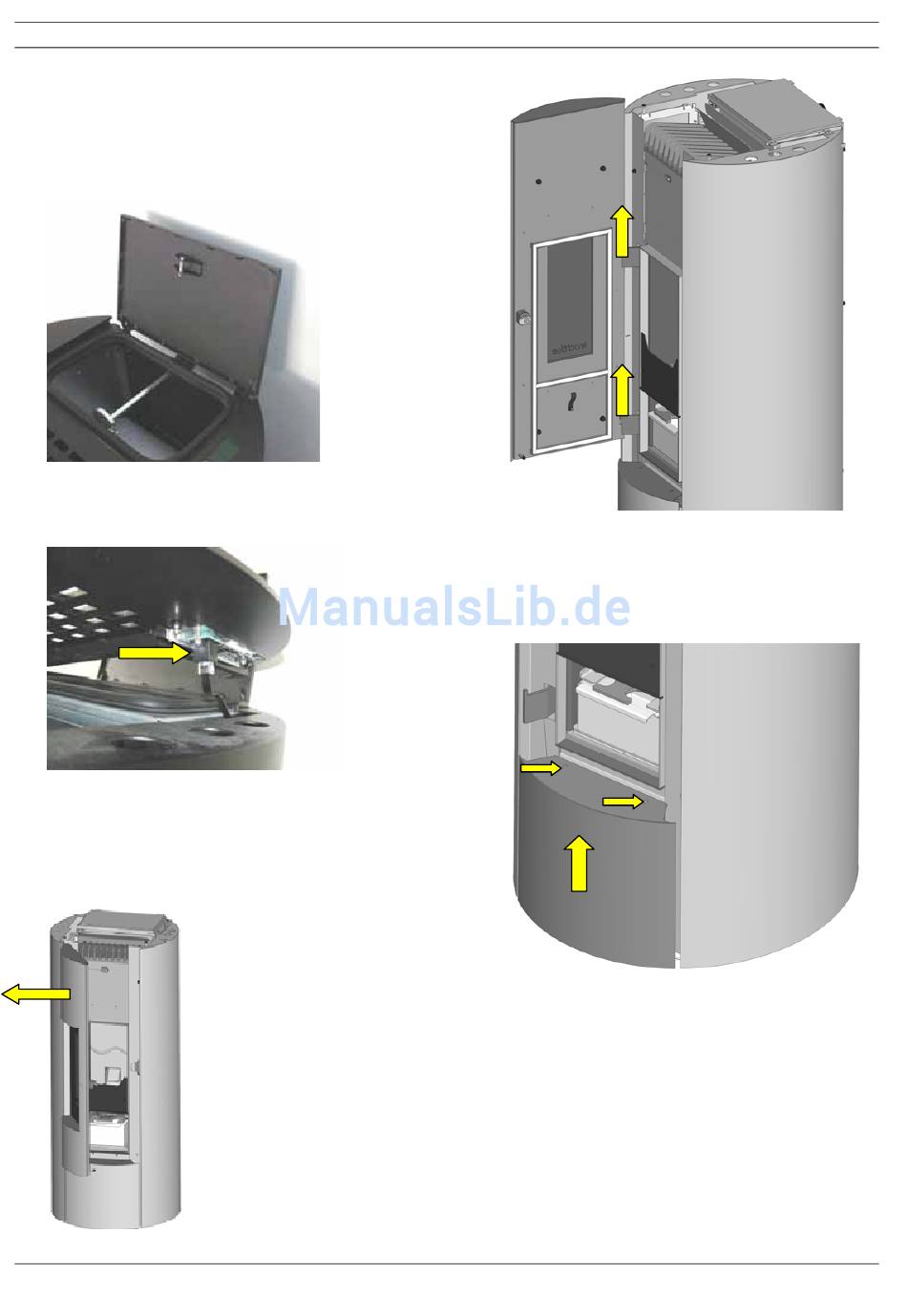

6.3 Demontage der Außenverklei-
dungen crazy.nrg
6.3.1 Demontage Deckel
1. Pelletbehälter öffnen und offen stehen lassen
2. Gerätedeckel nach oben heben. Das Bedien-
boardkabel vom Bedienboard lösen (Kabel ist
Abb. 24
geclipst siehe
Abb. 24: Kabelverbindung Bedienboard
6.3.2 Demontage Seitenverkleidungen
3. Die Tür mit dem beiliegenden Sechskant-
griff öffnen (Abb. 25) und nach oben aus-
hängen (Abb. 26).
Abb. 25: Tür öffnen
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
).
Abb. 26: Tür aushängen
4. Die untere Verkleidung demontieren. Da-
zu die beiden Schrauben herausdrehen
und die Verkleidung nach oben entneh-
men.
Abb. 27: Verkleidung unten demontieren
Drucklegung 04/2013
Seite 16 / 64
Art.-Nr. 950 976
