8.1 Anschlussleiste

Die zentrale Anschluss-Leiste befindet sich auf
der Ofenrückseite hinter der unteren Ofenverklei-
dung. Von dort aus können die externen An-
schlussleitungen zu den Anschlüssen auf der
Hauptplatine verlegt werden.
Um die Anschlüsse auf der Hauptplatine zugäng-
lich zu machen, muss die linke Verkleidung der
Geräte demontiert werden. Sollen die Anschlüsse
"Eingang „RS 485" oder „BB-S5" (Kapitel 8.3.3
und 8.3.6) verwendet werden, muss die vordere
Verkleidung entfernt werden.

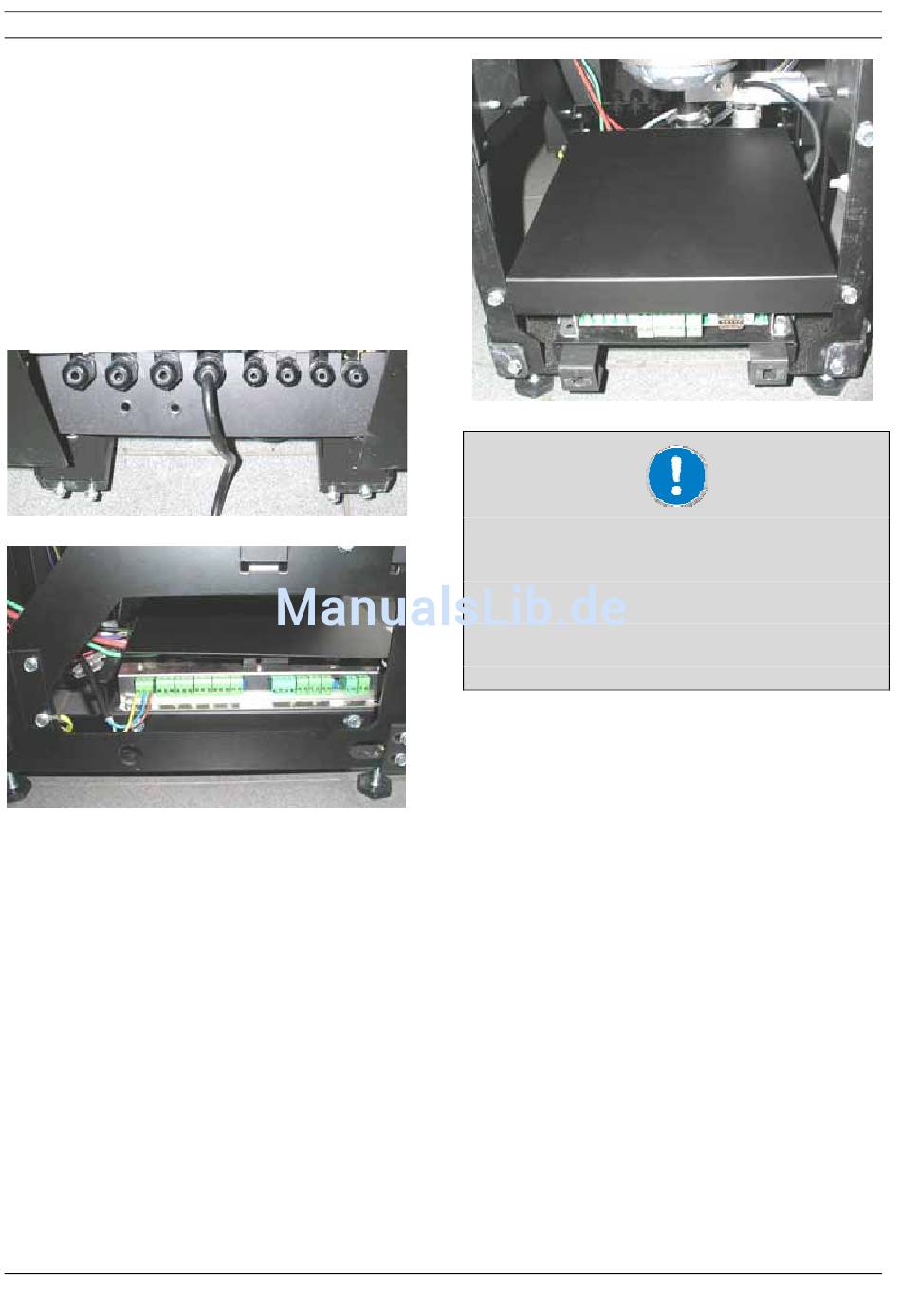

Abb. 34: Zentrale Anschlussleiste hinten
Abb. 35: Seitliche Anschlüsse Hautplatine
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Abb. 36: Vordere Anschlüsse Hauptplatine
Alle externen Anschlusskabel innerhalb des
Ofens sauber und gesichert verlegen, so dass
keine heißen Feuerraumteile berührt werden
(Kurzschlussgefahr). Von der zentralen An-
schluss-Leiste (PG-Verschraubungen) können
die Kabel hierzu im linken Rahmenprofil des
Ofens auf die Seite bzw. nach vorne verlegt wer-
den.
