Anleitung_S5_Airplus_2013_04_29
6 Demontage der Außenver-
kleidungen
6.1 Demontage der Außenverklei-
dungen daily.nrg
6.1.1 Deckel demontieren
1. Schrauben hinten lösen und Drehgriff der
Pellet-Lade drehen bis sich diese öffnet.

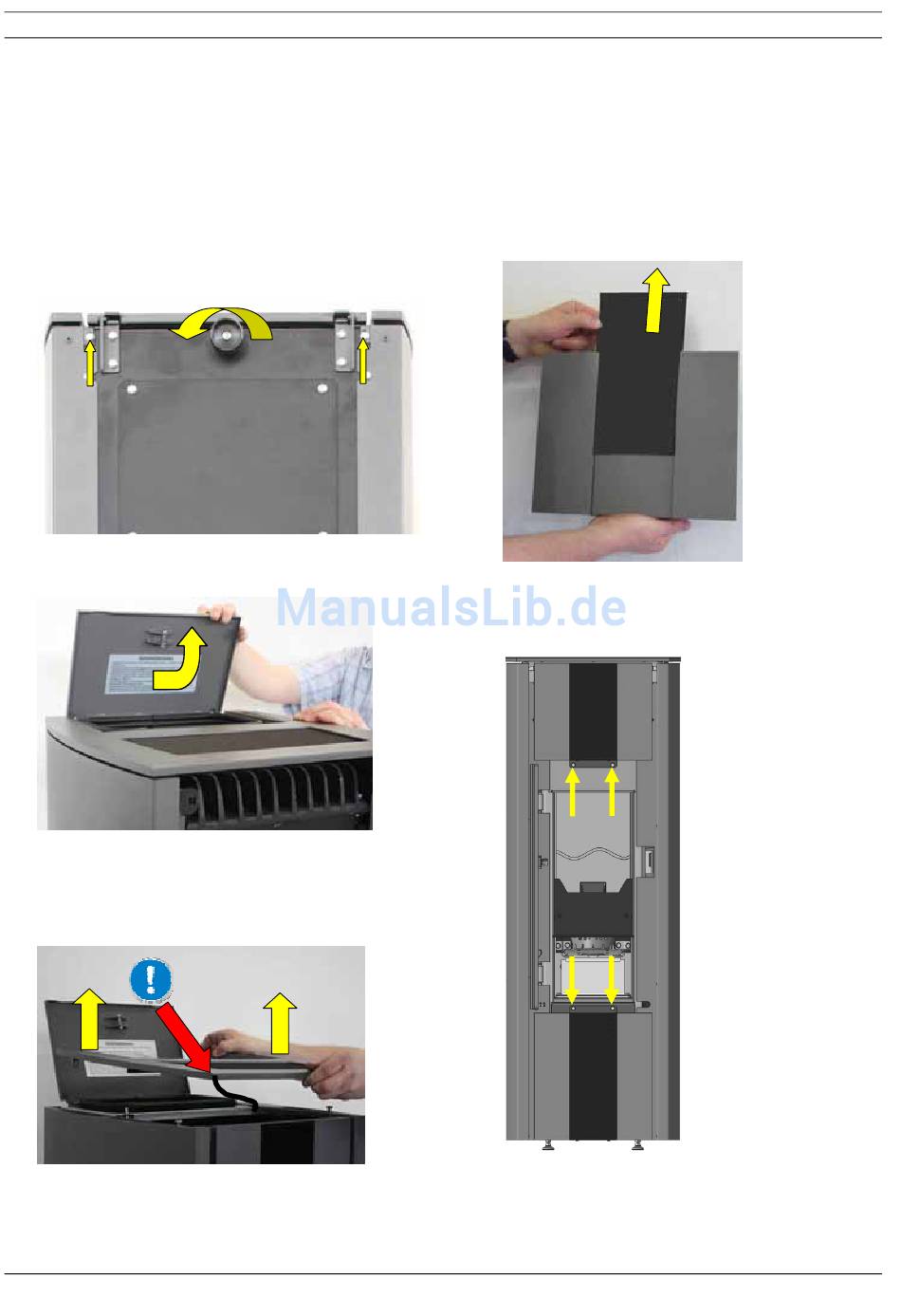

Abb. 4: Rückansicht daily.nrg
2. Pelletlade aufklappen.
Abb. 5: Öffnen Pelletlade
3. Deckel etwas anheben, Bedienboardkabel
auf der rechten Seite lösen (Kabel ist ge-
clipst) und Deckel abnehmen.
Abb. 6: Demontage Deckel
©
Wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
®
®
6.1.2 Verkleidungen vorne oben / vorne
unten demontieren
1. Feuerraumtür öffnen.
2. Achtung: Dekorgläser sind in die Verklei-
dungen nur von oben eingesteckt! Dekorglä-
ser bei Demontage der Verkleidungen unbe-
dingt entfernen (Abb. 7)!
Abb. 7: Dekorgläser entfernen
3. Befestigungsschrauben der Verkleidungen
lösen (Abb. 8)
Abb. 8: Frontansicht daily.nrg
Drucklegung 04/2013
Seite 11 / 64
®
Art.-Nr. 950 976
