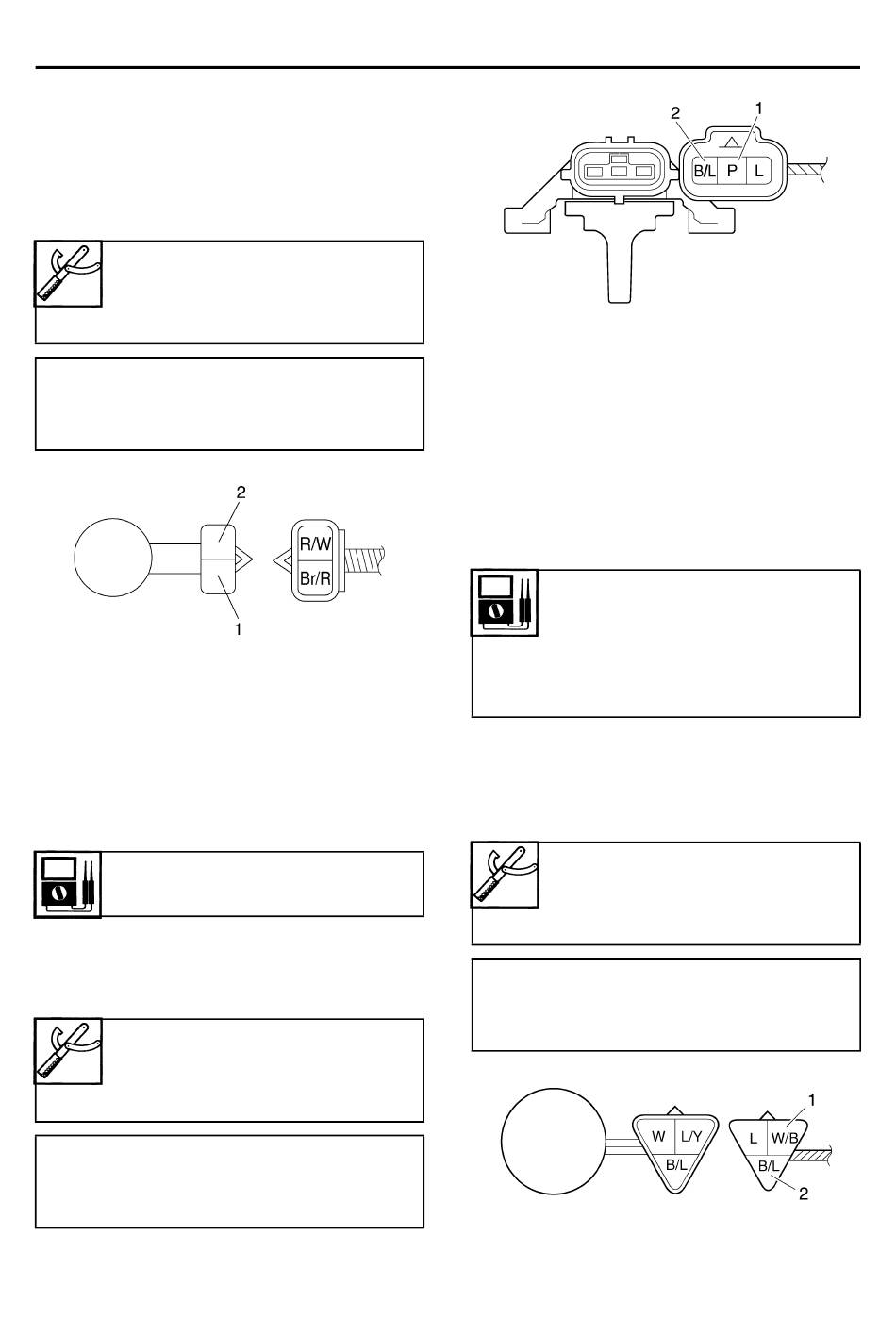

a. Den Steckverbinder des Sekundärluftsys-
tem-Magnetventils vom Magnetventil
abklemmen.
b. Das Taschen-Prüfgerät (Ω × 1) an die
Klemme des Sekundärluftsystem-Mag-
netventils anschließen (siehe Abbildung).
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze
Braun/Rot "1"
• Negative Prüfspitze
Rot/Weiß "2"
c. Den Widerstand des Sekundärluftsystem-
Magnetventils messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS28380
LUFTDRUCKGEBER KONTROLLIEREN
1. Kontrollieren:
• Ausgangsspannung des Luftdruckgebers
Nicht nach Vorgabe → Erneuern.
Luftdruckgeber-Widerstand
3,75–4,25 V
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät (20 V, GS) an den
Luftdruckgeber-Steckverbinder (kabel-
baumseitig) anschließen, wie dargestellt.
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze
Rosa "1"
• Negative Prüfspitze
Schwarz/Blau "2"
ELEKTRISCHE BAUTEILE
b. Das Zündschloss auf "ON" stellen.
c. Die Ausgangsspannung des Luftdruckge-
bers messen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS28390
ZYLINDERERKENNUNGSSENSOR
1. Kontrollieren:
• Ausgangsspannung des Zylindererken-
nungssensors
Nicht nach Vorgabe → Erneuern.
Ausgangsspannung des Zylin-
dererkennungssensors
Wenn der Sensor ein ist
mindestens 4,8 V
Wenn der Sensor aus ist
höchstens 4,8 V
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Das Taschen-Prüfgerät (20 V, GS) an den
Zylindererkennungssensor-Steckverbinder
(kabelbaumseitig) anschließen, wie darg-
estellt.
Taschen-Prüfgerät
90890-03112
Analog-Taschenprüfgerät
YU-03112-C
• Positive Prüfspitze
Weiß/Schwarz "1"
• Negative Prüfspitze
Schwarz/Blau "2"
b. Das Zündschloss auf "ON" stellen.
c. Die Kurbelwelle drehen.
8-109
