HINWEIS:

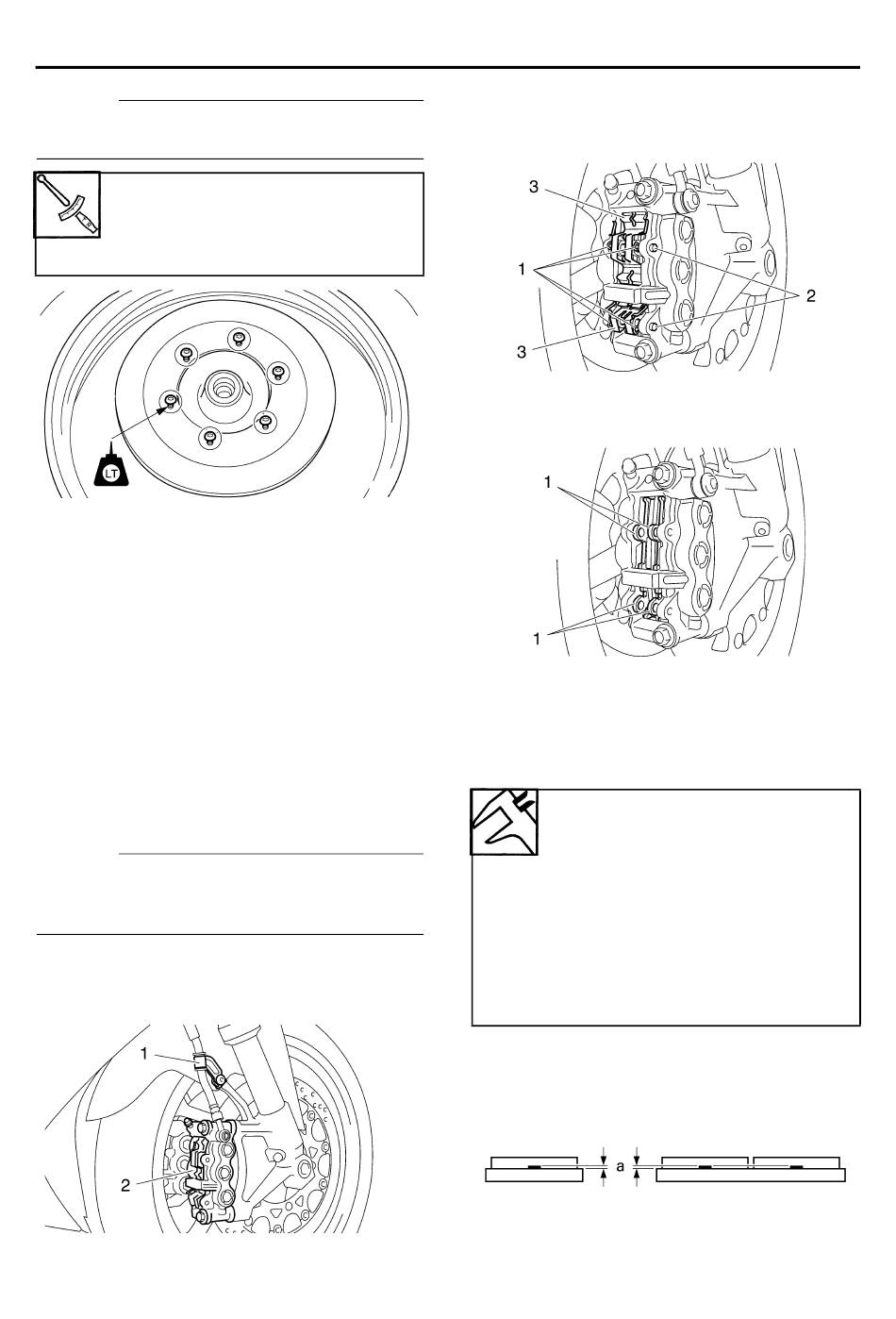

Die Bremsscheiben-Schrauben müssen schrit-
tweise und über Kreuz festgezogen werden.
Vordere Bremsscheiben-
schraube
18 Nm (1,8 m·kg, 13 ft·lb)
LOCTITE®
d. Den Bremsscheiben-Verzug messen.
e. Die Einstellschritte so oft wiederholen, bis
der Bremsscheiben-Verzug unterhalb des
Grenzwertes liegt.
f. Die Bremsscheibe erneuern, falls sich der
Bremsscheiben-Verzug nicht korrigieren
lässt.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
6. Montieren:
• Vorderrad
Siehe unter "VORDERRAD" in 4-8.
GAS22260
VORDERRAD-SCHEIBENBREMSBELÄGE
ERNEUERN
HINWEIS:
Zum Austauschen der Bremsbeläge muss
weder der Bremsschlauch gelöst noch der
Bremssattel zerlegt werden.
1. Demontieren:
• Bremsschlauch-Halterung "1"
• Bremssattel "2"
2. Demontieren:
VORDERRADBREMSE
• Scheibenbremsbelag-Clip "1"
• Scheibenbremsbelag-Haltestifte "2"
• Scheibenbremsbelag-Spreizfedern "3"
3. Demontieren:
• Scheibenbremsbeläge "1"
4. Messen:
• Verschleißgrenze des Scheibenbrems-
belags "a"
Nicht nach Vorgabe → Scheibenbrems-
beläge satzweise erneuern.
Scheibenbremsbelag-Stärke
(innen)
4,5 mm (0,18 in)
Grenze
0,8 mm (0,03 in)
Scheibenbremsbelag-Stärke
(außen)
4,5 mm (0,18 in)
Grenze
0,8 mm (0,03 in)
4-26
