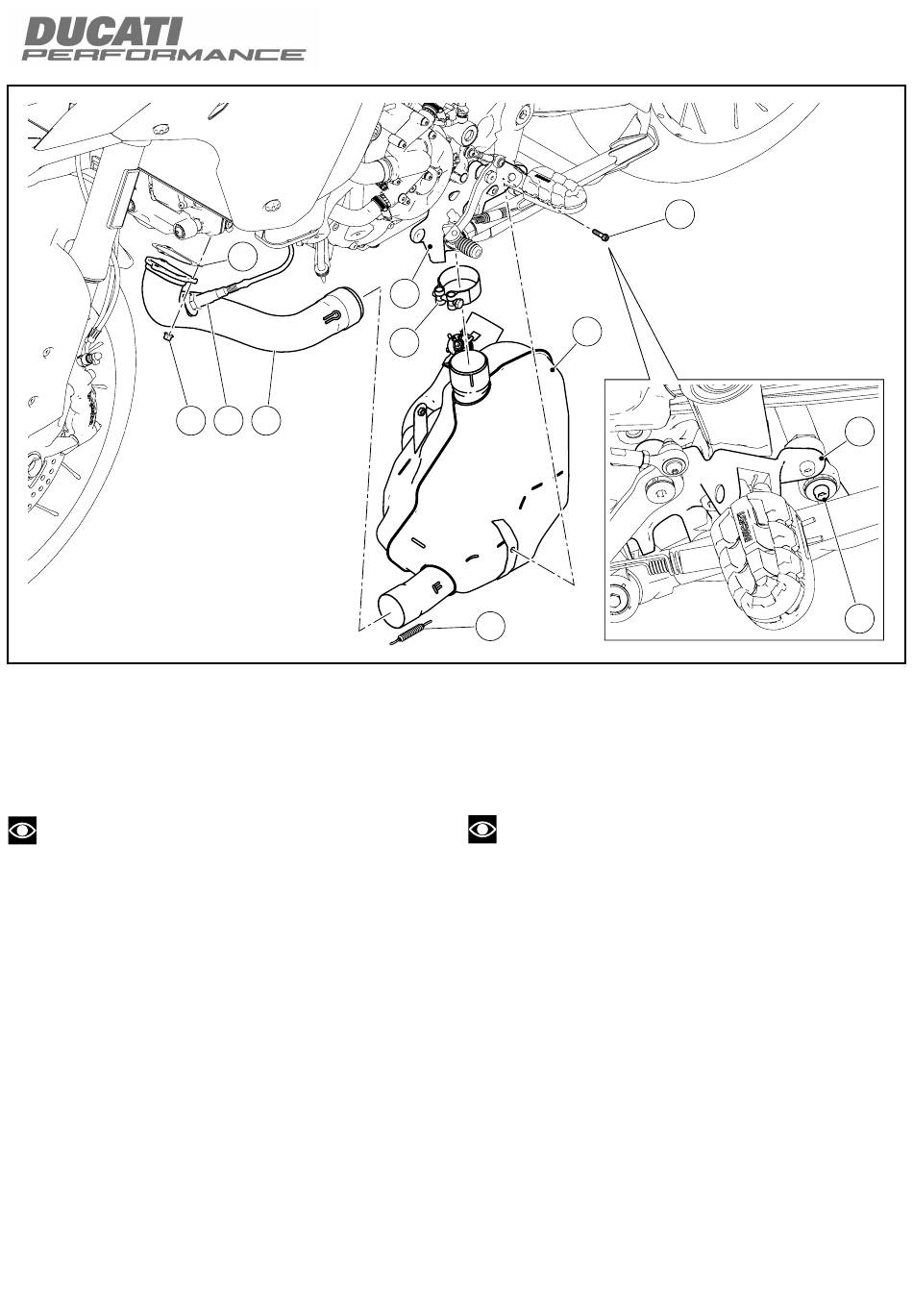

Operando desde el lado izquierdo de la moto, desmontar el muelle
(L) utilizando un tensor de muelles comercial.
Operando en el cilindro horizontal, desatornillar las 3 tuercas de
fijación (H1).
Extraer el tubo de escape horizontal (H) del pre-silenciador (E) y
recuperar la junta (H2).
Notas
Sujetar de manera adecuada el tubo de escape horizontal (H) para
evitar el despegue de la sonda lambda (H3).
Desatornillar el tornillo (E4) de fijación del pre-silenciador (E) a la
placa porta estribo izquierda (B).
Aflojar la abrazadera (M) y quitar el pre-silenciador (E).
Recuperar la abrazadera (M) y el tornillo (E4).
6
H2
H1 H3 H
B
M
L
車両の左側で作業します。市販のスプリングテンショナーを使用
してスプリング (L) を取り外します。
ホリゾンタルシリンダーの作業をおこないます。3 個の固定ナッ
ト (H1) を緩めて外します。
ホリゾンタルエキゾーストパイプ (H) をプリサイレンサー (E)
から抜き取り、ガスケット (H2) を回収します。
参考
ホリゾンタルエキゾーストパイプ (H) を適切に支え、ラムダセン
サー (H3) が外れるのを防ぎます。
プリサイレンサー (E) を左フットペグマウントプレート (B) に
固定しているスクリュー (E4) を緩めて外します。
クランプ (M) を緩め、プリサイレンサー (E) を取り外します。
クランプ (M) とスクリュー (E4) を回収します。
E4
E
B
E4
