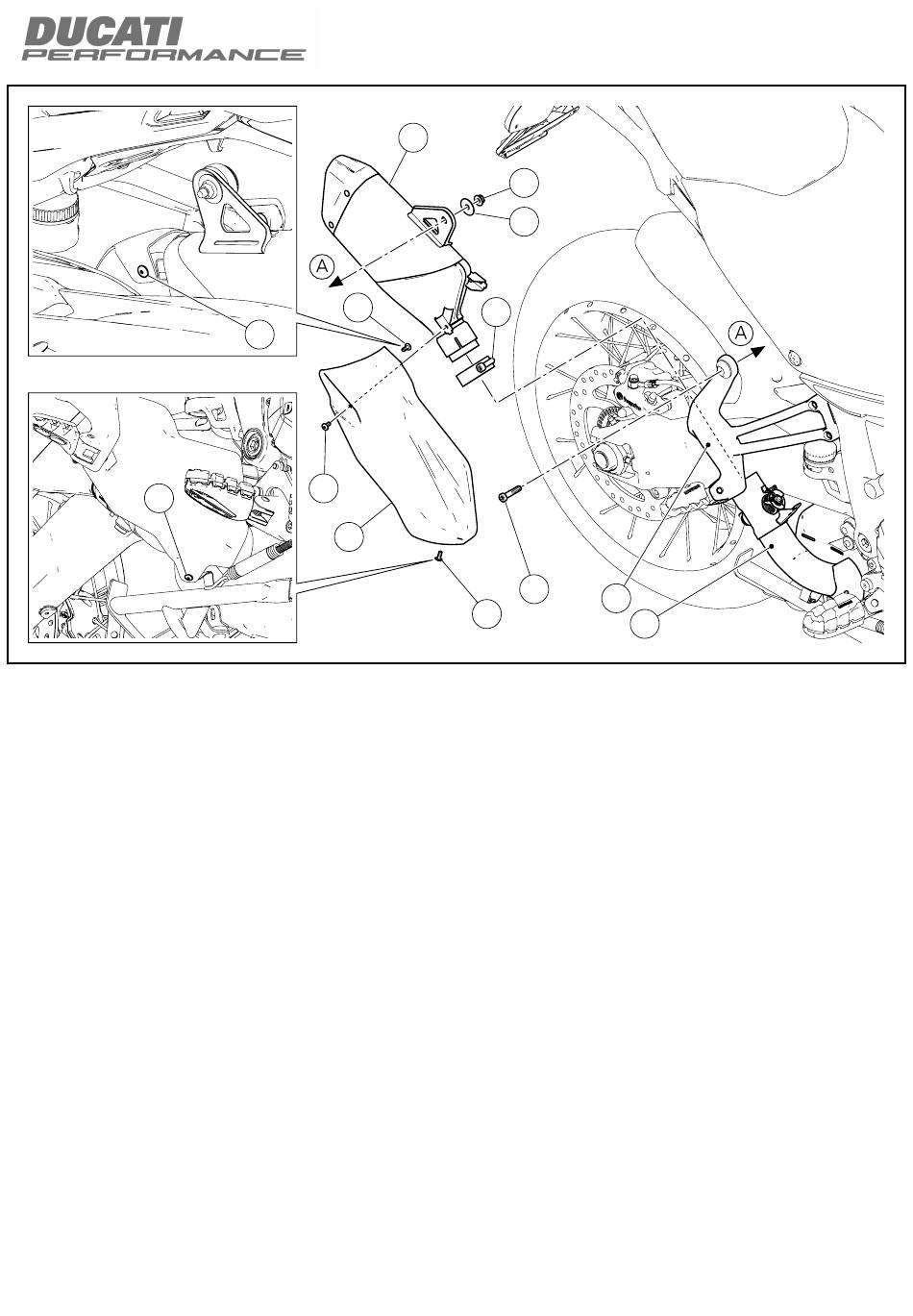

Desmontaje silenciador
Desatornillar los 3 tornillos (F1) que fijan el protector calor (F) al
silenciador (D) y al pre-silenciador (E).
Quitar el protector calor (F).
Aflojar la abrazadera (J).
Desatornillar el tornillo (D1) que fija el silenciador (D) a la placa
porta estribo (R) bloqueando, del lado opuesto, la tuerca (D2).
Recuperar el tornillo (D1), la arandela (D3) y la tuerca (D2).
Quitar el silenciador (D) y la abrazadera (J).
4
D
F1
F1
F1
F
D2
D3
J
D1
R
F1
E
サイレンサーの取り外し
ヒートガード ( ) をサイレンサー (D) とプリサイレンサー (E)
に固定している 3 本のスクリュー ( 1) を緩めて外します。
ヒートガード (F) を取り外します。
クランプ (J) を緩めます。
サイレンサー (D) をフットペグホルダープレート (R) に固定し
ているスクリュー (D1) を緩めて外します。このとき反対側から
ナット (D2) が動かないように保持します。
スクリュー (D1)、ワッシャー (D3)、ナット (D2) を回収しま
す。
サイレンサー (D) およびクランプ (J) を取り外します。
