Bezeichnung Information
X016-1 Anschluss Bedieneinheit
X018-1 Endschalter für Antriebsmotoren (1)-(3)
X019-1 Ansteuerung Frequenzumrichter
X020-1 Sicherheitskette und Relaisansteuerung
X021-1 JK-Münzer- und Fremdmünzeranschluss
X024-1 Spannungsversorgung Antriebsmotor (1)
X025-1 Spannungsversorgung Antriebsmotor (2)

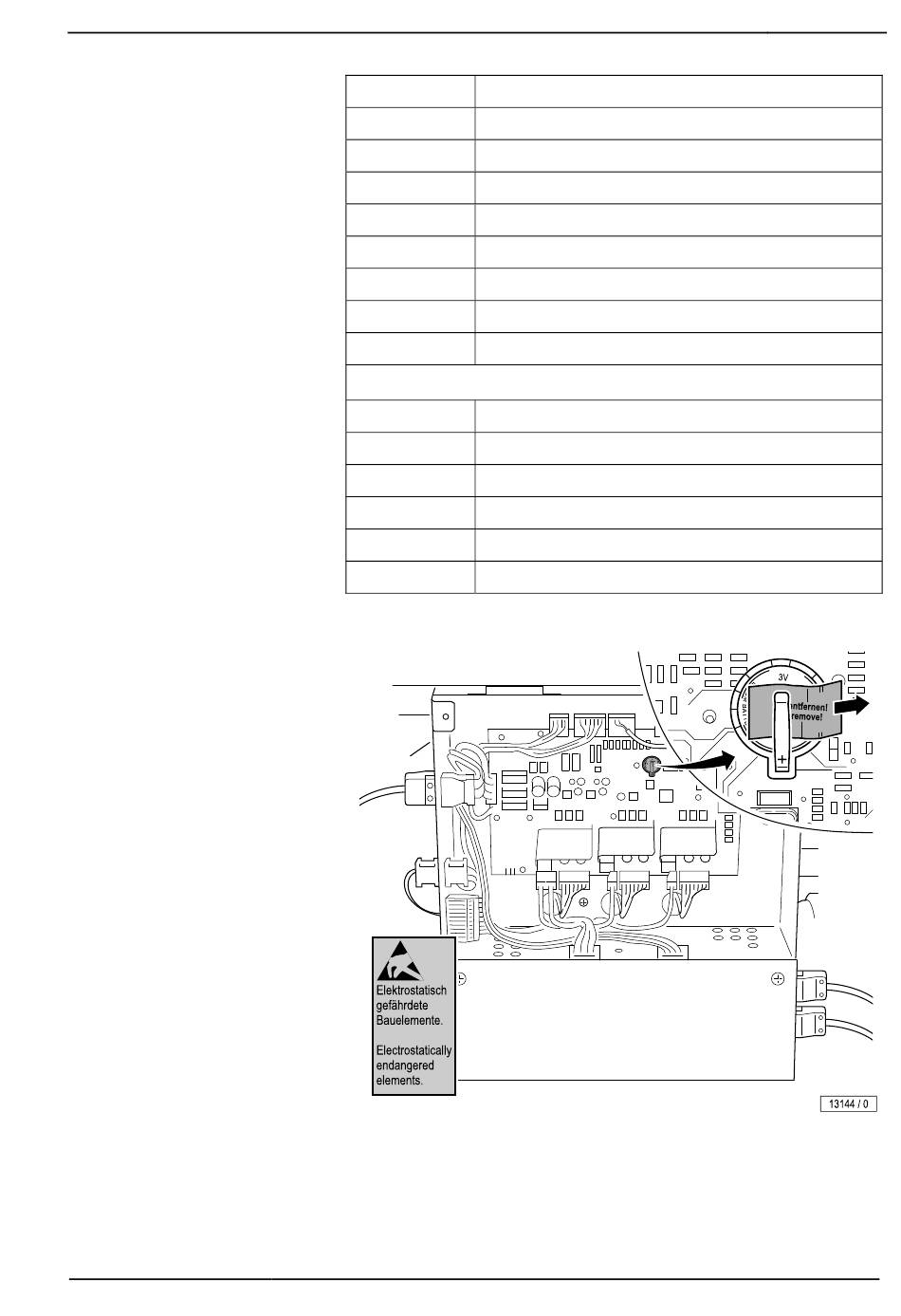

Ohne Abbildung:
BU13 2-pol. Spannungsversorgung Antriebsmotor (1)
BU23 4-pol. Ansteuerung Antriebsmotor (1)
BU14 2-pol. Spannungsversorgung Antriebsmotor (2)
BU24 4-pol. Ansteuerung Antriebsmotor (2)
BU15 2-pol. Spannungsversorgung Antriebsmotor (3)
BU25 4-pol. Ansteuerung Antriebsmotor (3)
Batterie CR 2032 3 V
– Vor der Inbetriebnahme Streifen herausziehen.
