Montageanweisung
wellsystem

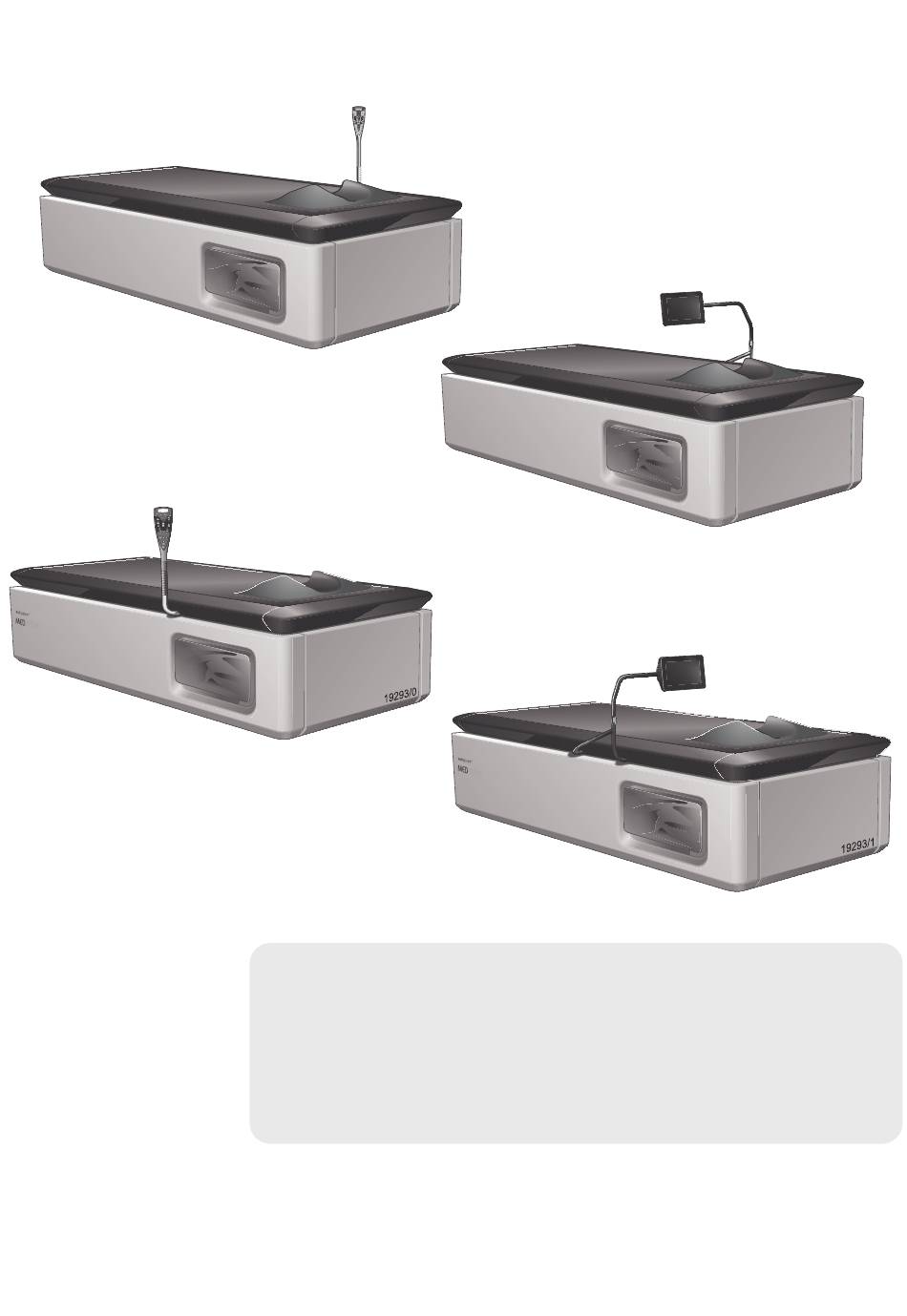

MEDWAVE / MEDWAVE TOUCH
wellsystem
WAVE / WAVE TOUCH
1020049-00E / de / 01.2021
Ausgabedatum 01.12.2020
wellsystem

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wellsystem MEDWAVE

Inhaltszusammenfassung für Wellsystem MEDWAVE

  • Seite 1 1 9 1 7 4 1 9 1 7 4 Montageanweisung wellsystem MEDWAVE / MEDWAVE TOUCH wellsystem WAVE / WAVE TOUCH 1020049-00E / de / 01.2021 Ausgabedatum 01.12.2020 wellsystem...
  • Seite 2 Fax: +49 (0) 22 24 / 818-205 E-Mail: service@jk-globalservice.de HINWEIS: Wenn nicht ausdrücklich zwischen wellsystem MEDWAVE/ MEDWAVE TOUCH und wellsystem WAVE/ WAVE TOUCH unterschieden wird, gelten die Abbildungen und Texte für alle Geräte, auch wenn jeweils nur eines dargestellt ist. HINWEIS: Gegenüber Darstellungen und Angaben dieser Montageanwei-...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ................... 5 Symbolerklärung ................5 Sicherheitshinweise für die Demontage und Montage ....6 Informationen für das Service-Personal ........8 Transport und Transportschäden ............ 8 Aufstellort ..................9 Elektroanschluss ................11 Wasseranschluss ................12 Probelauf / Inbetriebnahme ............13 Wartung ..................
  • Seite 4 Leistung und Anschlusswerte ............80 Gewichte ..................82 Wasser/Kühlbedingungen ............. 83 Münzgeräte ................... 83 Anhang ..................84 Warnaufkleber ................84 Übersicht Steuerung ..............85 wellsystem MEDWAVE / MEDWAVE TOUCH und WAVE / WAVE TOUCH: EMV-Informationen ........ 87 Index ..................... 88 4/90 1020049-00E 01/2021...

  • Seite 5: Allgemeines

    Allgemeines Allgemeines Symbolerklärung Folgende Arten von Sicherheitshinweisen werden in der vorliegenden Montageanweisung verwendet: GEFAHR! Art und Quelle der Gefahr Dieser Sicherheitshinweis bedeutet, dass unmittelbare Ge- fahr für Leib und Leben besteht. GEFAHR! Art und Quelle der Gefahr Dieser Sicherheitshinweis warnt vor Gefahren für Leib und Leben, die durch Elektrizität verursacht werden.

  • Seite 6: Sicherheitshinweise Für Die Demontage Und Montage

    Elektrische Spannung im gesamten Gerät! Die Montage und der Elektroanschluss müssen den nationalen Vorschriften entsprechen, in Deutschland den VDE-Vorschriften. wellsystem Medwave unterliegt besonderen Vorsichts- maßnahmen hinsichtlich der elektromagnetischen Ver- träglichkeit und muss gemäß der im Anhang enthaltenen EMV-Hinweise installiert und in Betrieb genommen wer- den –...

  • Seite 7: Betriebsstörungen

    Sicherheitshinweise für die Demontage und Montage GEFAHR! Elektrische Spannung im gesamten Gerät! wellsystem WAVE / WAVE TOUCH: Ziehen Sie zu Beginn der Arbeiten den Netzstecker oder schalten Sie alle spannungsführenden Leitun- gen frei. Elektrische Spannung im gesamten Gerät! – Hochfrequente mobile Kommunikationsanlagen können die Funktion des Gerätes beeinträchtigen.

  • Seite 8: Informationen Für Das Service-Personal

    Informationen für das Service-Personal Informationen für das Service-Personal Transport und Transportschäden ACHTUNG! Geräteschäden durch fehlende Transportsicherung! Wenn das Massagegerät mit eingebauter Pumpe transpor- tiert wird, muss die Transportsicherung (1) an der Pumpe montiert sein. 19155 / 0 Wenn Sie beim Auspacken und Aufstellen des Gerätes Transportschäden feststellen, informieren Sie bitte den Betreiber.

  • Seite 9: Aufstellort

    Informationen für das Service-Personal Aufstellort ACHTUNG! Überhitzung durch nicht ausreichende Kühlung! Schäden am Gerät sind möglich. – Halten Sie die Mindestabstände zu den Wänden ein. Abmessungen siehe Seite 78. – Luft- Zu- und Abströmbereich zum Gerät nicht ver- ändern, verbauen oder zustellen, keine eigenmäch- tigen Veränderungen am Gerät vornehmen.

  • Seite 10: Umgebungsbedingungen

    Informationen für das Service-Personal Um den Druck der Stellfüße auf den Fußboden besser zu verteilen, kann das Massagegerät optional auf einer Montageplatte aufgestellt werden. 2291 mm 1050 mm Setzen Sie sich bitte unbedingt vor der Montage mit dem Kundendienst in Verbindung! Umgebungsbedingungen ...

  • Seite 11: Elektroanschluss

    Der RCD - Schutzschalter muss selektiv oder kurzzeitverzögert sein.  An jedem Fehlerstromschutzschalter sollte nur ein Massagegerät ange- schlossen werden. wellsystem MEDWAVE / MEDWAVE TOUCH: Für die Impulsmassage  muss eine Netzimpedanz von maximal 0,14 Ohm gewährleistet sein. Die Elektroinstallation ist bauseitig mit einer frei zugänglichen allpoligen ...

  • Seite 12: Wasseranschluss

    Informationen für das Service-Personal Wasseranschluss Das Massagegerät wird mit normalem Leitungswasser ohne Zusätze gefüllt. Beim Anschluss an das öffentliche Wasserversorgungsnetz sind die jeweili- gen örtlichen Bestimmungen zu beachten. Wasser- und Kühlbedingungen Erlaubter Wasserdruck (Wasserzulauf): 0,8 MPa (8 bar)  Maximale Kühlwassertemperatur: 16 °C ...

  • Seite 13: Probelauf / Inbetriebnahme

    Informationen für das Service-Personal Probelauf / Inbetriebnahme Sind Front- und Rückblende montiert?  Ausreichend Wasser eingefüllt?  Bei einer täglichen Betriebszeit von mehr als 1 Stunde bei maximalem  Druck: Kühlung angeschlossen?  Heizung angeschlossen? Keine Leckagen an Wanne oder Pumpe? ...

  • Seite 14: Gerät Spannungsfrei Schalten Und Gegen Wiedereinschalten Sichern

    Wenn an den Geräten gearbeitet werden soll, müssen diese freigeschaltet werden. Das bedeutet, dass alle spannungsführenden Leitungen ausgeschaltet werden müssen. wellsystem MEDWAVE / MEDWAVE TOUCH: Bei Wartungsarbeiten, die das Öffnen des Geräts erfor- dern, ist das Gerät spannungsfrei zu schalten. wellsystem WAVE / WAVE TOUCH: Ziehen Sie zu Beginn der Arbeiten den Netzstecker oder schalten Sie alle spannungsführenden Leitungen frei.

  • Seite 15: Entsorgung

    Informationen für das Service-Personal Entsorgung 3.8.1 Umweltbestimmungen – Entsorgung von Batterien Batterien enthalten Schwermetallverbindungen. Innerhalb der Europäischen Union gilt die nationale Umsetzung der Abfall- rahmenrichtlinie 2018/851/EG. Gemäß dem nationalen Abfallgesetz und ent- sprechend den kommunalen Abfallsatzungen sind Batterien zu entsorgen. 3.8.2 Entsorgung von Betriebswasser Das Massagegerät wird mit normalem Leitungswasser ohne Zusätze gefüllt.

  • Seite 16: Hinweise Für Die Demontage Und Montage

    Hinweise für die Demontage und Montage Hinweise für die Demontage und Montage Für die Demontage und Montage werden mindestens 1 Monteur und ein Helfer benötigt. Werkzeug und Ausrüstung GEFAHR! Durch Hautkontakt können Infektionen übertragen werden! – Schutzhandschuhe tragen, wenn bei Arbeiten an Massagegeräten, die bereits in Betrieb waren, Kontakt mit dem benutzten Wasser möglich ist (z.

  • Seite 17: Lieferumfang

     Technische Dokumentation (Gebrauchsanweisung, Broschüren für Fehlercodes und weitere Unterlagen)  Service-Karte 12668-..( MEDWAVE/WAVE)  NFC Service-Karte 1023744-.. (MEDWAVE TOUCH/WAVE TOUCH)  Druckschlauch 50906-.. (10 m, 3/8"); Zulauf: 1,5 MPa (15 bar) Betriebsdruck  Schlauch 50909-.. (10 m, 1/2"); Ablauf ...

  • Seite 18: Verpackungseinheiten Und Anordnung Der Baugruppen

    Hinweise für die Demontage und Montage Verpackungseinheiten und Anordnung der Baugruppen 1,0 kg 80 kg 240 kg 1,9 kg 1,0 kg 7,1 kg 1,9 kg 3,3 kg 26 kg 45 kg 8 kg 17 kg 3,3 kg 6,0 kg 40,3 kg 19157 / 1 18/90 1020049-00E...

  • Seite 19: Demontage

    Elektrische Spannung im gesamten Gerät! Die Montage und der Elektroanschluss müssen den nationalen Vorschriften entsprechen, in Deutschland VDE-Vorschriften. wellsystem MEDWAVE / MEDWAVE TOUCH: Bei Wartungsarbeiten, die das Öffnen des Geräts erfordern, ist das Gerät spannungsfrei zu schalten. Siehe Seite 14.
  • Seite 20 Demontage 19158 / 0 – Verpackung entfernen. – Karton mit Bedienteil und Schläuchen zur Seite legen. 19309 / 0 – Schraube herausdrehen. – Frontblende aus der Halterung ziehen. Werkzeug: Innensechskantschlüssel 4 mm 2 Schläuche (50906-.. und 50909-..) 20/90 1020049-00E 01/2021...
  • Seite 21 Demontage 19249 / 1 – Buchse 34 ziehen. 19159 / 1 – Blende an der Rückseite aus der Halterung ziehen. 01/2021 Montageanweisung 21/90...
  • Seite 22 Demontage Wenn die Luft-/Wasserkühlung verbaut ist: 19701 / 0 – Winkel losschrauben. 19702 / 0 – Schläuche lösen. Werkzeug: Innensechskantschlüssel 4 mm 22/90 1020049-00E 01/2021...
  • Seite 23 Demontage ST10 19812 / 0 – Stecker lösen. ST11 19703 / 0 – Stecker lösen. 01/2021 Montageanweisung 23/90...
  • Seite 24 Demontage 19704 / 0 – Transportsicherung lösen Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 19705 / 0 – Luft-/Wasserkühlung herausziehen 24/90 1020049-00E 01/2021...
  • Seite 25 Demontage Gilt nur für die Geräte MEDWAVE TOUCH / WAVE TOUCH: 19820 / 0 – Schraube am Winkel entfernen. – Mittelstation Steuerung hervorziehen. – Schraube der Abdeckung lösen, Abdeckung abnehmen. X600 RJ45 19818 / 0 – Folgende Stecker und Buchsen abziehen:...
  • Seite 26 Demontage Geräte ohne Luft-/Wasserkühlung: 19246 / 1 – Schraube der Schlauchschelle (1) lösen. – Luftschlauch (2) vom Lüfterkasten entfernen. – Zwei Schrauben (3) am Haltewinkel lösen. – Eine Schraube (4) im Lüfterkasten lösen. – Lüfterkasten aus dem Gerät nehmen. Werkzeug: Innensechskantschlüssel 7 mm, Ratschenschlüssel mit T20 Torx®...
  • Seite 27 Demontage Rahmenblende abnehmen 19161 / 0 – Schrauben herausdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 – Blenden abnehmen. Verkleidung abnehmen 19162 / 0 – 6 Schrauben am Kopfende herausdrehen und Blende abnehmen. An- schließend die Blende nach vorn herausziehen. –...
  • Seite 28 Demontage 19163 / 0 – Je 2 Schrauben herausdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 19164 / 0 – Eingerastete Blenden aus der Schiene herausziehen. 28/90 1020049-00E 01/2021...
  • Seite 29 Demontage Transportsicherung abnehmen 19165 / 0 – Transportsicherung lösen. Dazu die Schrauben herausdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 und Innensechskantschlüssel 4 mm – Transportsicherung aufbewahren. 01/2021 Montageanweisung 29/90...

  • Seite 30: Steuerung Ausbauen

    Demontage Steuerung ausbauen ST17 19166 / 0 – Mit Hilfe eines Schraubendrehers die Rastnasen der Stecker vorsichtig eindrücken. – Stecker ST17 und ST6 ausstecken. ST18 ST20 19167 / 0 – Stecker ST18 und ST20 ausstecken. 30/90 1020049-00E 01/2021...
  • Seite 31 Demontage 19168 / 0 – Schrauben (1) herausdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 – Abdeckblech der Steuerbox (2) abnehmen. X019-1 X018-1 19169 / 0 – Stecker X018-1 und X019-1 (1) ausstecken. – Kabel durch die Öffnung (2) der Steuerbox schieben. 01/2021 Montageanweisung 31/90...
  • Seite 32 Demontage X03-1 X02-1 X01-1 19170 / 0 – Stecker X01-1, X02-1 und X03-1 ausstecken. – Kabel durch die Öffnungen der Steuerbox schieben. – Zuerst eine Schraube (1) in der Mitte herausdrehen. – Anschließend die oberen Innensechskant-Schrauben (2) lösen, aber nicht entfernen. –...

  • Seite 33: Antriebsmotoren Demontieren

    Demontage Antriebsmotoren demontieren 19173 / 0 – Stecker (1) ausstecken. – Kabelbinder (2) lösen. 19194 / 0 – Muttern (1) abschrauben. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm oder Maulschlüssel SW 10 mm – Antriebsmotoren (2) abnehmen. 01/2021 Montageanweisung 33/90...

  • Seite 34: Pumpe Ausbauen

    Demontage Pumpe ausbauen 19195 / 0 – Schrauben herausdrehen. 19196 / 0 – Blauen Ring (1) nach unten drücken, dann Schlauch (2) abziehen. – Schlauchschellen (3) an der Pumpe lösen und Schläuche (4) abziehen. – Pumpe mit Blech (5) aus dem Gerät entnehmen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 8 mm und Innensechskantschlüssel 5 mm 34/90...

  • Seite 35: Wanne Ausbauen

    Demontage Wanne ausbauen 19197 / 0 – Auffangbehälter (1) unter Absperrhahn und Schlauch stellen. – Schlauchschelle (2) lösen und Schlauch (3) abziehen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 7 mm oder Maulschlüssel SW 7 mm 19198 / 0 – Stecker am Motor ausstecken. 01/2021 Montageanweisung 35/90...
  • Seite 36 Demontage 19199 / 0 – Schrauben herausdrehen. Werkzeug: Innensechskantschlüssel 5 mm – Platte mit Antriebsmotor abnehmen. Steckverbindungen zur Heizung lösen 19200 / 0 – Stecker ausstecken. 36/90 1020049-00E 01/2021...
  • Seite 37 Demontage Gummituch entfernen 18 x 19219 / 0 – Schrauben lösen, aber nicht entfernen. Werkzeug: Innensechskantschlüssel 5 mm 18 x 19220 / 0 – Halter entfernen. 01/2021 Montageanweisung 37/90...
  • Seite 38 Demontage 19221 / 0 – Alu-Klemmleisten entfernen. 19222 / 0 – Gummituch abnehmen. 38/90 1020049-00E 01/2021...
  • Seite 39 Demontage 16 x 19201 / 0 – Schrauben herausdrehen. Werkzeug: Ratschenschlüssel mit Innensechskantschlüssel 4 mm – Wanne abnehmen. – Gestell von der Transportpalette heben. – Transportpalette entsorgen, siehe Seite 15. 01/2021 Montageanweisung 39/90...

  • Seite 40: Gestell Demontieren

    Demontage Gestell demontieren 19202 / 0 – Schrauben herausdrehen. Werkzeug: Ratschenschlüssel mit T20 Torx® Bits – Gestell zerlegen 40/90 1020049-00E 01/2021...

  • Seite 41: Montage

    Montage Montage Gestell montieren 19203 / 0 – Optional: Montageplatte unter das Gerät legen, siehe Kapitel „3.2 Aufstellort“ auf Seite 9. – Gestell zusammensetzen. – 8 Schrauben festdrehen. Werkzeug: Ratschenschlüssel mit T20 Torx® Bits 01/2021 Montageanweisung 41/90...

  • Seite 42: Wanne Montieren

    Montage Wanne montieren 16 x 19207 / 0 – Wanne aufsetzen. – 16 Schrauben (M6 x 20) einsetzen und festdrehen. Werkzeug: Ratschenschlüssel mit Innensechskantschlüssel 4 mm 42/90 1020049-00E 01/2021...
  • Seite 43 Montage Steckverbindungen zur Heizung anbringen 19206 / 0 – Stecker einstecken. Antriebsmotor 1 (unter der Wanne) montieren 19209 / 0 – Platte mit Antriebsmotor am Gerät anbringen. – 4 Schrauben (M6 x 16) einsetzen und festdrehen. Werkzeug: Innensechskantschlüssel 5 mm 01/2021 Montageanweisung 43/90...
  • Seite 44 Montage Bu 3 1 Bu 3 2 19208 / 0 Buchsen einstecken. – 2-pol. BU13 – 4-pol. BU23 19205 / 0 – Schlauch (1) anstecken und mit Schlauchschelle (2) befestigen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 7 mm oder Maulschlüssel SW 7 mm 44/90 1020049-00E 01/2021...

  • Seite 45: Pumpe Einbauen Und Anschließen

    Montage Pumpe einbauen und anschließen 19210 / 0 – Pumpe mit Blech (1) in das Gerät setzen. – Schrauben (M6 x 20) (2) mit Federring und Scheibe einsetzen und festdrehen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 7 mm, Innensechskantschlüssel 7 mm und Drehmomentschlüssel (15720612) 13 Nm 19211 / 1 –...

  • Seite 46: Steuerung Montieren

    Montage Steuerung montieren – Steuerbox in die oberen Schrauben (1) einhängen. – Schrauben (2) festdrehen. – Mittlere Schraube (4,2 x 9,5) (3) einsetzen und festdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2, Ratschenschlüssel mit T20 Torx® Bits X03-1 X02-1 X01-1 19213 / 0...
  • Seite 47 Montage X019-1 X018-1 19214 / 0 – Kabel (1) durch die Öffnung der Steuerbox schieben. – Stecker (2) X019-1 und X018-1 einstecken. ST18 ST20 19215 / 0 – Stecker ST18 und ST20 einstecken. 01/2021 Montageanweisung 47/90...
  • Seite 48 Montage ST17 19216 / 0 – Stecker ST17 und ST6 einstecken. 48/90 1020049-00E 01/2021...

  • Seite 49: Massagegerät Ausrichten (Leere Wanne)

    Montage Massagegerät ausrichten (leere Wanne) 19218 / 0 – Mit einer Wasserwaage prüfen, ob das Gerät waagerecht steht. – Falls es nicht waagerecht steht, Schrauben an den Füßen drehen, bis das Gerät korrekt ausgerichtet ist. Werkzeug: Maulschlüssel SW 17 mm (Kontermutter) 01/2021 Montageanweisung 49/90...

  • Seite 50: Düsenwagen Auf Leichtgängigkeit Prüfen

    Montage Düsenwagen auf Leichtgängigkeit prüfen SW 10 19268 / 0 – Schrauben herausdrehen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm 19223 / 0 – Prüfen, ob der Düsenwagen leichtgängig ist. Dazu den Düsenwagen hin und her bewegen. Wenn sich der Düsenwagen problemlos hin und her bewegen lässt, kann die Montage fortgesetzt werden, siehe Zusammenbau auf Seite 54.
  • Seite 51 Montage 19224 / 0 – Düsenwagen zum Fußende schieben. 2 - 3 mm 19225 / 0 – Schrauben 2-3 mm lösen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm 01/2021 Montageanweisung 51/90...
  • Seite 52 Montage 19271 / 0 – Schrauben festdrehen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm 19226 / 0 – Düsenwagen zum Kopfende schieben. 52/90 1020049-00E 01/2021...
  • Seite 53 Montage 2 - 3 mm 19227 / 0 – Schrauben 2-3 mm lösen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm 19228 / 0 – Schrauben festdrehen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm 01/2021 Montageanweisung 53/90...
  • Seite 54 Montage Zusammenbau SW 10 19229 / 0 – Düsenwagen (1) über den unteren Halter positionieren. – Schrauben einsetzen und festdrehen. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm HINWEIS: Im Wartungsbuch der Global Service finden Sie weitere Informationen zur Leichtgängigkeit des Düsenwagens. 54/90 1020049-00E 01/2021...

  • Seite 55: Antriebsmotoren Montieren

    Montage Antriebsmotoren montieren 19235 / 0 – Antriebsmotoren anbringen. – 8 Muttern (M6) festschrauben. Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm oder Maulschlüssel SW 10 mm 19236 / 0 – Kabel mit Kabelbinder befestigen. Buchsen einstecken: Antriebsmotor 2 Antriebsmotor 3 – 2-pol.
  • Seite 56 Montage Einsetzen des Gummituches 19230 / 0 – Öffnungen an den Seitenrändern des Gummituches über die hochste- henden Schrauben legen. 192 3 / 0 – Alu-Klemmleisten einsetzen. 56/90 1020049-00E 01/2021...
  • Seite 57 Montage 18 x 19231 / 0 – Halterungen einsetzen (1) und Schrauben festziehen (2) – Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 10 mm oder Maulschlüssel SW 10 mm 01/2021 Montageanweisung 57/90...

  • Seite 58: Wanne Füllen

    Montage Wanne füllen approx. 87,2 gal. / 330 l 19234 / 0 – Wasserschlauch anschließen und Wasserhahn öffnen. ACHTUNG! Geräteschäden durch falsche Füllmenge! – Beachten Sie die maximale Füllmenge von 330 Litern! HINWEIS: Das Gummituch muss gerade aufliegen, erst dann ist die Wanne optimal bzw.

  • Seite 59: Kühlung Anschließen

    Montage Kühlung anschließen 19237 / 0 ACHTUNG! – Das Gerät darf nur mit den mitgelieferten (Druck-) Schläuchen betrieben werden. ACHTUNG! – Der Betreiber muss für einen freien Auslauf sorgen! – Schläuche montieren. – Nachkühlzeit einstellen. HINWEIS: Weitere Informationen finden Sie in der Gebrauchsan- weisung Kapitel „6 Voreinstellungen“...

  • Seite 60: Bedienteil Montieren

    Montage 6.10 Bedienteil montieren wellsystem MEDWAVE TOUCH: 19301 / 1 – Bedienteil anbringen und mit 2 Schrauben (M6 x 20) befestigen. Werkzeug: Innensechskantschlüssel 4 mm wellsystem WAVE TOUCH: 19238 / 1 – Bedienteil anbringen und mit 2 Schrauben (M6 x 20) befestigen.
  • Seite 61 Montage wellsystem MEDWAVE: 19301 / 0 – Bedienteil anbringen und mit 2 Schrauben (M6 x 20) befestigen. Werkzeug: Innensechskantschlüssel 4 mm wellsystem WAVE: 19238 / 0 – Bedienteil anbringen und mit 2 Schrauben (M6 x 20) befestigen. Werkzeug: Innensechskantschlüssel 4 mm...
  • Seite 62 Montage Kabelverlegung WAVE/ MEDWAVE HINWEIS ZUM WAVE: Das Kabel des Bedienteils des wellsystem WAVE muss vorher unter der Wanne entlang auf die Seite der Steuerbox gezogen werden. Die weitere Kabelverlegung erfolgt wie bei dem wellsystem Medwave. 19306 / 0 –...
  • Seite 63 Montage 19242 / 0 – Abdeckblech mit Laschen in die Führung der Steuerbox einsetzen. – Abdeckblech oben anhalten und 2 Schrauben (M6 x 20) festdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 01/2021 Montageanweisung 63/90...
  • Seite 64 Montage Kabelverlegung WAVE TOUCH/ MEDWAVE TOUCH HINWEIS: Das Kabel des Bedienteils des wellsystem WAVE TOUCH muss vorher unter der Wanne entlang auf die Seite der Steuerbox gezogen werden. 19711 / 0 – Zugentlastung festschrauben. – X600 stecken. 19712 / 0 –...

  • Seite 65: Rahmen Montieren

    Montage 6.11 Rahmen montieren 19239 / 0 – Blenden von oben auf die Aufnahmestücke legen und an den Schrauben- löchern ausrichten. – Blenden nach unten drücken, bis sie in der Nut hörbar einrasten. 19240 / 0 – 4 Schrauben (4,2 x 13) einsetzen und festdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr.

  • Seite 66: Verkleidung Anbringen

    Montage 6.12 Verkleidung anbringen 19243 / 0 – Blende an Kopfende ansetzen und mit 6 Schrauben (M6 x 16) fest- schrauben. – Blende am Fußende seitlich in die Führung schieben. 4 Schrauben (M6 x 16) festdrehen. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 und Ratschenschlüssel mit PHZ-Bit 2 19244/ 0 –...
  • Seite 67 Montage Nachrüstsatz Luft-/Wasserkühlung montieren Jetzt montieren – siehe Service Information 1024427-.. 1024427 19708 / 0 19245 / 0 – Blende an der Rückseite in die Halterungen einsetzen. 01/2021 Montageanweisung 67/90...
  • Seite 68 Montage Lüfterkasten einbauen 19247 / 1 – Lüfterkasten in das Gerät einsetzen. – Eine Schraube (2) im Lüfterkasten festziehen. – Zwei Schrauben (3) am Haltewinkel festziehen. Werkzeug: Ratschenschlüssel mit T20 Torx® Bits 19248 / 1 – Luftschlauch an den Lüfterkasten montieren (1). –...
  • Seite 69 Montage 19707 / 0 – Aluminium-Luftfilter in den Lüfterkasten einsetzen. Gilt nur für MEDWAVE TOUCH / WAVE TOUCH: 19713 / 0 – Steuerbox in das Gerät hineinschieben. – Winkel am Lüfterkasten mit Schraube befestigen. 01/2021 Montageanweisung 69/90...
  • Seite 70 Montage Die folgenden Arbeitsschritte gelten für alle Gerätetypen 19250 / 1 – Kabel der Dekorbeleuchtung durch die seitliche Öffnung des Lüfter- kastens führen. – Stecker stecken. HINWEIS: Weitere Informationen zur Bedienung der LED-Beleuchtung finden Sie in der Gebrauchsanweisung im Kapitel „LED Light Show“.
  • Seite 71 Montage 19310 / 1 – Schraube hineindrehen. – Gerät reinigen und desinfizieren. Werkzeug: Innensechskantschlüssel 4 mm HINWEIS: Weitere Informationen finden Sie in der Gebrauchsanwei- sung im Kapitel „Reinigung und Desinfektion“. – Probelauf / Inbetriebnahme siehe Seite 13 durchführen, wenn der Sicherheitskreislauf geschlossen ist.
  • Seite 72 Montage Entlüften Ungefähr 3 Tage nach dem Füllen muss die Wanne entlüftet werden. GEFAHR! Krankheiten durch verunreinigtes Wasser! Das Wasser in der Wanne ist nicht behandelt und kann mit Bakterien verunreinigt sein. – Schutzhandschuhe tragen, wenn Kontakt mit dem Wasser möglich ist. Wenn eine Luft-/Wasserkühlung verbaut ist –...
  • Seite 73 Montage 19453 / 0 – In das Gerät hinein greifen und Schlauch mit Absperrhahn herausholen. 19454 / 0 – Auffangbehälter unter den Absperrhahn stellen. – Verschluss des Absperrhahns herausziehen 01/2021 Montageanweisung 73/90...
  • Seite 74 Montage 19455 / 0 – Absperrhahn des Schlauchsystems mit der Handpumpe verbinden. HINWEIS: Flussrichtung beachten! 19456 / 0 – Absperrhahn öffnen. 74/90 1020049-00E 01/2021...
  • Seite 75 Montage 19460 / 0 – Viermal pumpen. 19458 / 0 – Absperrhahn schließen. 01/2021 Montageanweisung 75/90...
  • Seite 76 Montage 19459 / 0 – Handpumpe abziehen. 19461 / 0 – Absperrhahn des Schlauchsystems wieder mit der Handpumpe verbin- den. HINWEIS: Flussrichtung beachten! 76/90 1020049-00E 01/2021...
  • Seite 77 Montage 19456 / 0 – Absperrhahn öffnen. 19457 / 0 – Pumpen bis Wasser austritt. Frontblende montieren, siehe Kapitel „ 6.12 Verkleidung anbringen“. 01/2021 Montageanweisung 77/90...

  • Seite 78: Technische Daten

    Technische Daten Technische Daten Abmessungen wellsystem MEDWAVE A1 = 150 mm A2 = 100 mm BK = 2450 mm TK = 1900 mm L = 2291 mm 19291 / 0 wellsystem WAVE B = 1050 mm H = 585 mm...
  • Seite 79 Technische Daten wellsystem MEDWAVE TOUCH A1 = 150 mm A2 = 100 mm A3 = 310 mm A4 = 220 mm A5 = 90 mm A6 = 90 mm A7 = 150 mm A8 = 250 mm A9 = 90 mm...

  • Seite 80: Leistung Und Anschlusswerte

    230 V Anschlussart Schukostecker (Typ F) Nennabsicherung: Extern: 16 A Geräuschpegel in 1 m Abstand vom Gerät: 54,9 dB(A) Geräuschpegel im Gerät: <56 dB(A) wellsystem MEDWAVE Nennleistungsaufnahme: 2800 W Nennfrequenz: 50/60 Hz Nennspannung: 230 V ~ Leistungsaufnahme: 14 A Nennabsicherung:...
  • Seite 81 Anschlussart Schukostecker (Typ F) Nennabsicherung: Extern: 16 A Geräuschpegel in 1 m Abstand vom Gerät: 54,9 dB(A) Geräuschpegel im Gerät: <56 dB(A) wellsystem MEDWAVE TOUCH Nennleistungsaufnahme ohne Kühlung: 2030 W Nennleistungsaufnahme mit Kühlung: 3280 W Nennspannung: 230 V Leistungsaufnahme: 16 A...

  • Seite 82: Gewichte

    MEDWAVE Leergewicht (unbefüllt): ca. 168 kg Gesamtgewicht (befüllt): ca. 472 kg wellsystem WAVE TOUCH Leergewicht : ca. 168 kg Gesamtgewicht (befüllt): ca. 472 kg wellsystem MEDWAVE TOUCH Leergewicht (unbefüllt): ca. 168 kg Gesamtgewicht (befüllt): ca. 472 kg 82/90 1020049-00E 01/2021...

  • Seite 83: Wasser/Kühlbedingungen

    Technische Daten Wasser/Kühlbedingungen Das Massagegerät wird mit normalem Leitungswasser ohne Zusätze gefüllt. Das Wasser kann nach Gebrauch in der öffentlichen Kanalisation entsorgt werden. Erlaubter Wasserdruck (Wasserzulauf): 0,8 MPa (8 bar) Maximale Kühlwasser- 16 °C > Solltemperatur und temperatur: voreingestellter Zeit. Das Gerät darf nur mit den mitgelieferten Druckschläuchen betrieben werden.

  • Seite 84: Anhang

    Index Anhang Warnaufkleber 1: Warnaufkleber (1009943-..) 2: Warnhinweis / Typenschild Pumpe (801500-..) 84/90 1020049-00E 01/2021...

  • Seite 85: Übersicht Steuerung

    Index Übersicht Steuerung ST30 19272 / 0 Bezeichnung Information BU21 JK-Münzer- / Fremdmünzeranschluss SD-Karte Aufnahmeslot für die SD-Karte (Software-Update) LAN-Anschluss (nur für Kundendienst) Lüfter am Frequenzumrichter ST17 Frequenzumrichter an der Wasserpumpe ST18 Heizung ST20 Endschalter, Magnetventil X01-1 Antriebsmotor (1) unter der Wanne (Düsenwagen) X02-1 Antriebsmotor (2) Fußseite (Düse vorne) X03-1...
  • Seite 86 Index Bezeichnung Information X016-1 Anschluss Bedieneinheit X018-1 Endschalter für Antriebsmotoren (1)-(3) X019-1 Ansteuerung Frequenzumrichter X020-1 Sicherheitskette und Relaisansteuerung X021-1 JK-Münzer- und Fremdmünzeranschluss X024-1 Spannungsversorgung Antriebsmotor (1) X025-1 Spannungsversorgung Antriebsmotor (2) Ohne Abbildung: BU13 2-pol. Spannungsversorgung Antriebsmotor (1) BU23 4-pol. Ansteuerung Antriebsmotor (1) BU14 2-pol.

  • Seite 87: Wellsystem Medwave / Medwave Touch Und Wave / Wave Touch: Emv-Informationen

    Index wellsystem MEDWAVE / MEDWAVE TOUCH und WAVE / WAVE TOUCH: EMV-Informationen HINWEIS: Weitere Informationen finden Sie im Kapitel 7 „Anhang“ in der Gebrauchsanweisung. 01/2021 Montageanweisung 87/90...
  • Seite 88 Index Index Abmessungen ....................78 Anschluss Kühlung ..................59 Anschluss Pumpe ..................45 Anschlusswerte ..................... 80 Antriebsmotoren demontieren ............... 33 Antriebsmotoren montieren ................55 Aufkleber am Gerät ..................84 Aufstellort ......................9 Ausrüstung ....................16 Bedienteil montieren ..................60 Düsenwagen Leichtgängigkeit prüfen ................
  • Seite 89 Index Inbetriebnahme ....................13 Informationen für das Service-Personal ............8 Inhaltsverzeichnis .................... 3 Kabel Steuerung .................... 46 Kühlung ......................59 Kundendienst ....................2 Leistung ......................80 Lieferumfang ....................17 Luft-/Wasserkühlung montieren ..............67 Münzgeräte ....................83 Probelauf ......................13 Pumpe ausbauen ................... 34 Rahmen demontieren ..................
  • Seite 90 Index Technische Daten ..................78 Transport und Transportschäden ..............8 Verkleidung anbringen .................. 66 Verkleidung demontieren ................19 Verpackung ....................15 Verpackungseinheiten ................... 18 Wanne ausbauen ..................35 Wanne füllen ....................58 Wanne montieren ..................42 Warnaufkleber ....................84 Wartung ......................13 Wasser/Kühlbedingungen ................

  • Seite 91: Installation Instructions

    Installation Instructions wellsystem MEDWAVE / MEDWAVE TOUCH wellsystem WAVE / WAVE TOUCH 1020049-00 / en / 12.202 Date of issue 01 12 wellsystem...

  • Seite 92: Legal Notice

    E-Mail: service@jk-globalservice.de NOTE: The illustrations and text apply to all units, even if only one is shown unless explicit differentiation is made between wellsystem MEDWAVE/MEDWAVE TOUCH and wellsystem WAVE/ WAVE TOUCH. NOTE: The right to make technical modifications concerning the specifications and information in these installation instructions is reserved.
  • Seite 93 Table of contents Table of contents General ....................5 Symbol explanation ................5 Safety information for dismantling and assembly ...... 6 Information for service staff ............8 Transport and transport damage............8 Installation location ................9 Electrical connections ............... 11 Water supply..................
  • Seite 94 Weights ....................82 Water/cooling conditions ..............83 Coin devices ..................83 Appendix ..................84 Warning sticker ................. 84 Controller overview ................85 wellsystem MEDWAVE / MEDWAVE TOUCH and WAVE / WAVE TOUCH: EMC information ........87 Index ....................88 4/90 1020049-00E 12/2021...

  • Seite 95: General

    General General Symbol explanation The following types of safety notices are employed in these installation in- structions: DANGER! Type and source of hazard This safety notice indicates the existence of a direct danger to body and life. DANGER! Type and source of hazard This safety notice warns of dangers to body and life which are caused by electricity.

  • Seite 96: Safety Information For Dismantling And Assembly

    Electricity throughout entire device! Assembly and connection to the mains electrical supply must comply with the national regulations. wellsystem MEDWAVE/MEDWAVE TOUCH is subject to special preventive measures with regard to electro- magnetic compatibility and must be installed and com- missioned in compliance with the EMC instructions in the Appendix;...
  • Seite 97 Safety information for dismantling and assembly DANGER! Electricity throughout entire device! wellsystem WAVE/ WAVE TOUCH: – Before beginning work, pull out the mains plug or disconnect all live lines. Electricity throughout entire device! – High frequency mobile communication systems can impair the functioning of the device.

  • Seite 98: Information For Service Staff

    Information for service staff Information for service staff Transport and transport damage WARNING! The equipment might be damaged if the transport safety devices are missing! The transport safety device (1) must be fitted to the pump if the massage unit has to be transported with the pump installed.

  • Seite 99: Installation Location

    Information for service staff Installation location WARNING! Overheating from inadequate cooling! The device might be damaged! Maintain the minimum distances from the walls! Dimensions are given on page 78. – Do not change, obstruct or block the air inflow and outflow to the device or make any unauthorized chang- es to the device.
  • Seite 100 Information for service staff The massage unit can also be installed on a plywood plate in order to better distribute the adjustable feet pressure over the ground. 2291 mm 1050 mm Please contact the customer service department without fail before putting the device into operation - see page 2.

  • Seite 101: Electrical Connections

    The RCD - circuit breakers must be selective or short time delay. Only one massage unit should be connected to each RCD.  wellsystem MEDWAVE/MEDWAVE TOUCH: A maximum mains imped-  ance of 0.14 ohms must be guaranteed for pulse massage.

  • Seite 102: Water Supply

    Information for service staff Water supply The massage unit must be filled with normal mains water without additives. Always comply with local regulations when connecting to the public water supply mains. Water supply and cooling conditions  Permissible water pressure 0.8 MPa (8 bar) (water inlet): ...

  • Seite 103: Test Run/Commissioning

    Information for service staff Test run/Commissioning Are the front and rear panels mounted?  Has it been filled with sufficient water?  If daily operation will be more than 1 hour at maximum pressure: has a  cooling system been attached? Is the heating connected up? ...

  • Seite 104: Disconnect The Device From The Power Supply And Ensure That It Cannot Be Switched On Again

    If work is to be performed on the devices, disconnect them from the power supply. This means that all live cabling must be switched off. wellsystem MEDWAVE/MEDWAVE TOUCH: Disconnect the sunbed from the power supply when performing maintenance work requiring opening of the device.

  • Seite 105: Disposal

    Information for service staff Disposal 3.8.1 Environmental regulations – disposal of batteries Batteries contain heavy metal compounds. Within the European Union the national implementation of the Waste Frame- work Directive 2018/851/EC applies. According to the national waste disposal laws and in accordance with the community waste regulations, proof must be provided of the proper disposal of batteries.

  • Seite 107: Assembly And Disassembly Instructions

    Assembly and disassembly instructions Assembly and disassembly instructions At least one fitter and one helper are required for the disassembly and as- sembly. Tools and equipment DANGER! Infections can be spread by skin contact! – Always wear safety gloves when working on a mas- sage unit that has already been commissioned, as it is always possible that you will come into contact with the water that is being used (e.g.

  • Seite 108: Scope Of Delivery

    4.2.2 Optional accessories Chip card set (default massage programs)  Chip card set (blank chip cards = PROGRAMMABLE)   Extension cushion 34528100 (only MEDWAVE/MEDWAVE TOUCH) Internal Air / water cooling  4.2.3 Non-medical accessories  wellsystem SPA (wellness accessory) ...

  • Seite 109: Packaging Units And Module Allocation

    Assembly and disassembly instructions Packaging units and module allocation 12/2021 Installation instructions 19/90...

  • Seite 110: Disassembly

    Electricity throughout the entire device! Assembly and connection to the mains electrical supply must comply with the national regulations. wellsystem MEDWAVE/MEDWAVE TOUCH: Disconnect the sunbed from the power supply when performing maintenance work requiring opening of the device. See page 14...
  • Seite 111 Disassembly – Remove the packing. – Place the carton with the control panel and hoses* to the side. – Remove the screw. – Pull the front panel out of the holder. Tool: Allen key 4 mm * 2 hoses (50906-.. und 50909-..) 12/2021 Installation instructions 21/90...
  • Seite 112 Disassembly – Pull the socket 34. – Pull the panel from the holder on the rear side. 22/90 1020049-00E 12/2021...
  • Seite 113 Disassembly If the air / water cooling is installed: – Unscrew the angle. – Loosen the hoses. Tool: Allen key 4 mm 12/2021 Installation instructions 23/90...
  • Seite 114 Disassembly – Loosen the plug. – Loosen the plug. 24/90 1020049-00E 12/2021...
  • Seite 115 Disassembly – Loosen the transport safety. Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2 – Pull out air / water cooling. 12/2021 Installation instructions 25/90...
  • Seite 116 Disassembly Only for devices MEDWAVE TOUCH / WAVE TOUCH: – Remove the screw on the bracket. – Pull out the middle station control. – Loosen the screw on the cover, remove the cover. – Remove the following plugs and sockets: ...
  • Seite 117 Disassembly Devices without air / water cooling: – Loosen the screw on the hose clip (1). – Remove air hose (2) from the fan casing – Loosen the two screws (3) on the retaining bracket. – Loosen the screw (4) in the fan casing. –...
  • Seite 118 Disassembly Removing the frame panels – Unscrew the screws. Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2 – Remove the panels. Removing the panels – Unscrew the 6 x screws at the head end and remove the panel. Then pull out the panel towards the front.
  • Seite 119 Disassembly – Unscrew the 2 x screws each. Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2 – Slide the latched-in panels out along the rails. 12/2021 Installation instructions 29/90...
  • Seite 120 Disassembly Removing the transport safety device – Release the transport safety device. Unscrew the screws to do so. Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2 and 4 mm Allen key – Retain the transport safety device. 30/90 1020049-00E 12/2021...

  • Seite 121: Removing The Control Unit

    Disassembly Removing the control unit – Using a screwdriver, carefully press the catches on the connectors. – Unplug the ST17 and ST6 connectors. – Unplug the ST18 and ST20 connectors. 12/2021 Installation instructions 31/90...
  • Seite 122 Disassembly – Unscrew the screws (1). Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2 – Remove the cover from the control box (2). – Unplug the X018-1 and X019-1 connectors (1). – Push the cable through the opening in the control box (2). 32/90 1020049-00E 12/2021...
  • Seite 123 Disassembly – Unplug the X01-1, X02-1(Pos.1) and X03-1(Pos.2) connectors. – Push the cables through the openings in the control box. – Unscrew the screw (1) in the centre first. – Undo the upper allen screws (2) afterwards but not remove. –...

  • Seite 124: Removing The Drive Motors

    Disassembly Removing the drive motors – Unplug the connector (1). – Undo the cable ties (2). – Unscrew the nuts (1). Tool: Ratchet-wrench with 10 mm hexagonal socket wrench or size 10 mm open-ended wrench – Remove the drive (2) motors. 34/90 1020049-00E 12/2021...

  • Seite 125: Removing The Pump

    Disassembly Removing the pump – Unscrew the screws. – Press down the blue ring (1), then remove the hose (2). – Loosen the hose clips (3) on the pump and remove the hoses (4). – Remove the pump with plate (5) from the device. Tool: Ratchet wrench with 8 mm hexagonal socket wrench and 5 mm Allen key 12/2021...

  • Seite 126: Removing The Well

    Disassembly Removing the well – Place the collecting container (1) under the shut-off valve and hose. – Loosen the hose clip (2) and pull the hose (3) out. Tool: Ratchet-wrench with 10 mm hexagonal socket wrench or size 10 mm open-ended wrench –...
  • Seite 127 Disassembly – Unscrew the screws. Tool: 5 mm Allen key – Remove the plate holding the drive motor. Undo the heater plug connections – Unplug the connector. 12/2021 Installation instructions 37/90...
  • Seite 128 Disassembly Remove the rubber blanket – Loosen screws, but do not remove. Tool: 5 mm Allen key – Remove the holder 38/90 1020049-00E 12/2021...
  • Seite 129 Disassembly – Remove the aluminium terminal blocks. – Remove the rubber blanket. 12/2021 Installation instructions 39/90...
  • Seite 130 Disassembly – Unscrew the screws. Tool: Ratchet wrench with 4 mm Allen key – Remove the well. – Lift the frame off the transport pallet. – Dispose of the transport pallet correctly, see page 15. 40/90 1020049-00E 12/2021...

  • Seite 131: Disassembling The Frame

    Disassembly Disassembling the frame – Unscrew the screws. Tool: Ratchet wrench with T20 Torx® bits – Disassemble the frame. 12/2021 Installation instructions 41/90...

  • Seite 132: Assembly

    Assembly Assembly Assembling the frame – Optional: Place a plywood plate underneath the unit, see chapter 3.2, page 9. – Assemble the frame. – Tighten up the 8 x screws. Tool: Ratchet wrench with T20 Torx® bits 42/90 1020049-00E 12/2021...

  • Seite 133: Fitting The Well

    Assembly Fitting the well – Place the well on top. – Fit the 16 x screws (M6 x 20) and tighten up. Tool: Ratchet-wrench with 4 mm Allen key Plug the heater plug connections in – Insert the plug. 12/2021 Installation instructions 43/90...
  • Seite 134 Assembly Fitting drive motor 1 (under the well) – Fit the plate holding the drive motor in the unit. – Fit the 4 x screws (M6 x 16) and tighten up. Tool: 5 mm Allen key Insert the plugs. – 2-pin BU13 –...
  • Seite 135 Assembly – Fit the hose (1) and tighten the hose clip (2). Tool: Ratchet-wrench with 7 mm hexagonal socket wrench or 7 mm open- ended wrench 12/2021 Installation instructions 45/90...

  • Seite 136: Installing And Connecting Up The Pump

    Assembly Installing and connecting up the pump – Put the pump with plate (1) in the device. – Fit the screws (M6 x 20), spring rings and washers and then tighten up. Tool: Ratchet wrench with 7 mm hexagonal socket wrench, 7 mm Allen key and torque wrench (15720612) –...

  • Seite 137: Fitting The Control Box

    Assembly Fitting the control box – Hook the control box on the upper screws (1). – Tighten the screws (2). – Fit the centre screw (4.2 x 9.5) (3) and tighten up. Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2, ratchet wrench with T20 Torx®...
  • Seite 138 Assembly – Push the cable (1) through the opening in the control box. – Insert plugs (2) X019-1 and X018-1. – Plug in the ST18 and ST20 connectors. – Plug in the ST17 and ST6 connectors. 48/90 1020049-00E 12/2021...

  • Seite 139: Aligning The Massage Unit (Empty Well)

    Assembly Aligning the massage unit (empty well) – Using a spirit level, check if the device is horizontal. – In event the device is not standing horizontally, turn the screws on the feet until the device has been aligned correctly. Tool: 17 mm open-ended wrench (locking nut) 12/2021 Installation instructions 49/90...

  • Seite 140: Check Whether The Nozzle Carriages Move Smoothly

    Assembly Check whether the nozzle carriages move smoothly – Unscrew the screws. – Tool: Ratchet-wrench with 10 mm hexagonal socket wrench – Check whether the nozzle carriage moves smoothly. Move the nozzle carriage back and forth. If the nozzle carriage moves back and forth without any problems, proceed with assembly, see Assembly on page 54.
  • Seite 141 Assembly – Push the nozzle carriage to the foot end. – Loosen the screws 2-3 mm. Tool: Ratchet-wrench with 10 mm hexagonal socket wrench 12/2021 Installation instructions 51/90...
  • Seite 142 Assembly – Unscrew the screws. Tool: Ratchet-wrench with 10 mm hexagonal socket wrench – Push the nozzle carriage to the head end. 52/90 1020049-00E 12/2021...
  • Seite 143 Assembly – Loosen the screws 2-3 mm. Tool: Ratchet-wrench with 10 mm hexagonal socket wrench – Retighten the screws. Tool: Ratchet-wrench with 10 mm hexagonal socket wrench 12/2021 Installation instructions 53/90...
  • Seite 144 Assembly Assembly – Position the nozzle carriage (1) above the lower support. – Insert and tighten the screws. Tool: Ratchet-wrench with 10 mm hexagonal socket wrench. NOTE: Further information on the smooth movement of the nozzle carriage may be found in the Global Service maintenance booklet.

  • Seite 145: Fitting The Drive Motors

    Assembly Fitting the drive motors – Fit the drive motors. – Tighten up the 8 nuts (M6). Tool: Ratchet-wrench with 10 mm hexagonal socket wrench or 10 mm open- ended wrench – Use the cable ties to secure the cable in place. Insert the plugs: Drive motor 2 Drive motor 3...
  • Seite 146 Assembly Inserting the rubber blanket – Place the openings on the side edges of the rubber blanket over the protruding screws. – Insert the aluminium terminal blocks. 56/90 1020049-00E 12/2021...
  • Seite 147 Assembly – Insert holders (1) and tighten screws (2). Tool: Ratchet-wrench with 10 mm hexagonal socket wrench or 10 mm open ended wrench 12/2021 Installation instructions 57/90...

  • Seite 148: Filling The Well

    Assembly Filling the well – Connect up the water hose and open the water shut-off valve. CAUTION! Equipment damage can be caused through using the wrong filling quantity! – Observe the maximum filling quantity of 330 litres! NOTE: The rubber blanket must be evenly supported, only then is the well optimally filled or full to the brim with water.

  • Seite 149: Connecting Up The Cooling System

    Assembly Connecting up the cooling system CAUTION! – The device may only be operated with the pressure hoses included in the scope of delivery. CAUTION! – The operator must ensure a free outlet! – Attach the hoses. – Set the post-cooling time (see operating instructions of the device). NOTE: Further information may be found in the operating instruc- tions, chapter “Presettings”(cooling time after massage).

  • Seite 150: Fitting The Control Panel

    Assembly 6.10 Fitting the control panel wellsystem MEDWAVE TOUCH: – Attach the control panel and secure it with 2 screws (M6 x 20). Tool: Allen key 4 mm wellsystem WAVE TOUCH: – Attach the control panel and secure it with 2 screws (M6 x 20).
  • Seite 151 Assembly wellsystem MEDWAVE: – Position the control panel and use the 2 screws (M6 x 20) to secure it in place. Tool: 4 mm Allen key wellsystem WAVE: 12/2021 Installation instructions 61/90...
  • Seite 152 Assembly Cable laying WAVE/ MEDWAVE NOTE: The control panel cable of the wellsystem WAVE must be previously pulled along under the device onto the side of the control panel. The further cable routing takes place as for the wellsystem MEDWAVE.
  • Seite 153 Assembly – Use the straps to hold the cover plate in the guides of the control box. – Hold the top of the cover plate and tighten up the 2 x screws (M6 x 20). Tool: No. 2 Philips screwdriver or battery-powered screwdriver with PHZ-bit 2 12/2021 Installation instructions 63/90...
  • Seite 154 Assembly Cable laying WAVE/ MEDWAVE NOTE: The control panel cable of the wellsystem WAVE must be previously pulled along under the device onto the side of the control panel. – Tighten the strain relief. – Plug X600. – Tighten the control box cover.

  • Seite 155: Assembling The Frame

    Assembly 6.11 Assembling the frame – Slide the panels in from above onto the holders and align them to the screw holes. – Push the panels down until you hear them latch into the groove. – Fit the 4 screws (4.2 x 13) and tighten them up. Tool: No.

  • Seite 156: Fitting The Panels

    Assembly 6.12 Fitting the panels – Fit the panel at the head end and insert and tighten up the 6 x screws (M6 x 16). – Slide the panel in sideways in the guides at the feet end. Insert and tighten up the 4 x screws (M6 x 16).
  • Seite 157 Assembly Conversion kit: internal cooling/exhaust air Install it now – see Service Information 1024427-.. – Attach the panel to the holder on the rear side. 12/2021 Installation instructions 67/90...
  • Seite 158 Assembly Installing the fan casing – Attach the fan casing to the device. – Tighten the screw (2) in the fan casing. – Tighten the two screws (3) on the retaining bracket. Tool: Ratchet wrench with T20 Torx® bits – Mount air hose onto the fan casing (1).
  • Seite 159 Assembly – Insert the aluminum air filter in the fan box. Only applies to MEDWAVE TOUCH / WAVE TOUCH: – Push the control box into the device. – Fasten the angle to the fan box with a screw. 12/2021 Installation instructions 69/90...
  • Seite 160 Assembly The following work steps apply to all device types – Lead the decor lighting cable through the opening on the side of the fan box. – Plug in the plug. NOTE: Further information on operating the LED lighting can be found in the operating instructions in the chapter “LED Light Show”.
  • Seite 161 Assembly – Tighten the screw. – Clean and disinfect the device. Tool: Allen key 4 mm NOTE: Further information may be found in the operating instructions, chapter “Cleaning and disinfection“. – Carry out a test run / commissioning, see page 13, if the safety circuit is closed.
  • Seite 162 Assembly Venting About 3 days after filling, the well must be vented. DANGER! Illnesses can be caused by contaminated water! The water in the tank is untreated and can be contaminated with bacteria. – Wear protective gloves if you are likely to come into contact with the water.
  • Seite 163 Assembly – Reach into the device and pull out the hose and shut-off valve. – Place a collection container underneath the shut-off valve. – Remove the seal of the shut-off valve. 12/2021 Installation instructions 73/90...
  • Seite 164 Assembly – Connect the shut-off valve of the hose system to the hand pump. NOTE! Observe the direction of flow! – Open the shut-off valve. 74/90 1020049-00E 12/2021...
  • Seite 165 Assembly – Pump four times. – Close the shut-off valve. 12/2021 Installation instructions 75/90...
  • Seite 166 Assembly – Remove the hand pump. – Reconnect the shut-off valve of the hose system to the hand pump. NOTE! Observe the direction of flow! 76/90 1020049-00E 12/2021...
  • Seite 167 Assembly – Open the shut-off valve. – Pump until water runs out. Fitting the front panel, see chapter “6.12 Fitting the panels”. 12/2021 Installation instructions 77/90...

  • Seite 168: Technical Data

    Technical data Technical data Dimensions wellsystem wellsystem MEDWAVE A1 = 150 mm A2 = 100 mm BK = 2450 mm TK = 1900 mm L = 2291 mm B = 1050 mm wellsystem WAVE H = 585 mm 78/90 1020049-00E...
  • Seite 169 Technical data wellsystem MEDWAVE TOUCH A1 = 150 mm A2 = 100 mm A3 = 310 mm A4 = 220 mm A5 = 90 mm A6 = 90 mm A7 = 150 mm A8 = 250 mm A9 = 90 mm...

  • Seite 170: Power & Connection Ratings

    (Type F) Rated fuses: Extern: 16 A Noise level 1m away from device: 54.9 dB(A) Noise level inside the device: <56 dB(A) wellsystem MEDWAVE Power consumption rating: 2800 W Rated frequency: 50/60 Hz Rated voltage: 230 V ~...
  • Seite 171 < = 45 min off > 1 min Maximum output power normal data rate: 5.26 dBm (EIRP Bluetooth increased data rate: 3.01 dBm (EIRP ®1 1 Only when used with WELLSYSTEM SPA_COMPLETE 2 equivalent isotropic radiant power 12/2021 Installation instructions 81/90...

  • Seite 172: Weights

    Empty weight (unfilled): ca. 168 kg Weight (filled): ca. 472 kg wellsystem WAVE TOUCH Empty weight (unfilled): ca. 168 kg Weight (filled): ca. 472 kg wellsystem MEDWAVE TOUCH Empty weight (unfilled): ca. 168 kg Weight (filled): ca. 472 kg 82/90 1020049-00E 12/2021...

  • Seite 173: Water/Cooling Conditions

    Technical data Water/cooling conditions The massage unit must be filled with normal mains water without additives. The water can be drained off into the public drainage system after use. Permissible water pressure (water inlet): 0.8 MPa (8 bar) Maximum coolant 16 °C >...

  • Seite 174: Appendix

    Appendix Appendix Warning sticker 1: Warning sticker (1009943-..) 2: Warning sticker / type plate, pump (801500-..) 84/90 1020049-00E 12/2021...

  • Seite 175: Controller Overview

    Appendix Controller overview Description Information BU21 JK coin device / external coin device connection SD card SD card insertion slot (software update) LAN connection (for service personnel only) Frequency converter fan ST17 Frequency converter on the water pump ST18 Heater ST20 Limit switch, solenoid X01-1...
  • Seite 176 Appendix Description Information X016-1 Control panel connection X018-1 Drive motor limit switches (1) - (3) X019-1 Frequency converter controller X020-1 Safety chain and relay control X021-1 JK coin device and external coin device connection X024-1 Drive motor (1) voltage supply X025-1 Drive motor (2) voltage supply Not shown:...

  • Seite 177: Wellsystem Medwave / Medwave Touch And Wave / Wave Touch: Emc Information

    Appendix wellsystem MEDWAVE / MEDWAVE TOUCH and WAVE / WAVE TOUCH: EMC information NOTE: Further information may be found in the operating instructions, chapter 7 “Appendix“. 12/2021 Installation instructions 87/90...

  • Seite 178: Index

    Control box cable ....................47 Controller ......................85 Cooling system ....................59 Customer service ....................2 Dimensions MEDWAVE..................... 78 Disassembling the frame ..................41 Disconnect the device from the power supply and ensure that it cannot be switched on again ..................14 Disposal....................... 15 Electrical connections ..................
  • Seite 179 Index Filling the well..................... 58 Fitting the control box ..................47 Fitting the control panel MEDWAVE / WAVE..................60 Fitting the drive motors ..................55 Fitting the panels....................66 Fitting the well ....................43 Information for service staff ..................8 Installation location ....................9 Maintenance .......................
  • Seite 180 Index Safety information for dismantling and assembly ..........6 Scope of delivery ....................18 Stickers fitted on the device ................84 Symbols......................... 5 Table of contents ....................3 Technical data..................... 78 Test run ....................... 13 Time control accessories ....................83 Tools ........................

Diese Anleitung auch für:

Medwave touchWaveWave touch

Inhaltsverzeichnis
