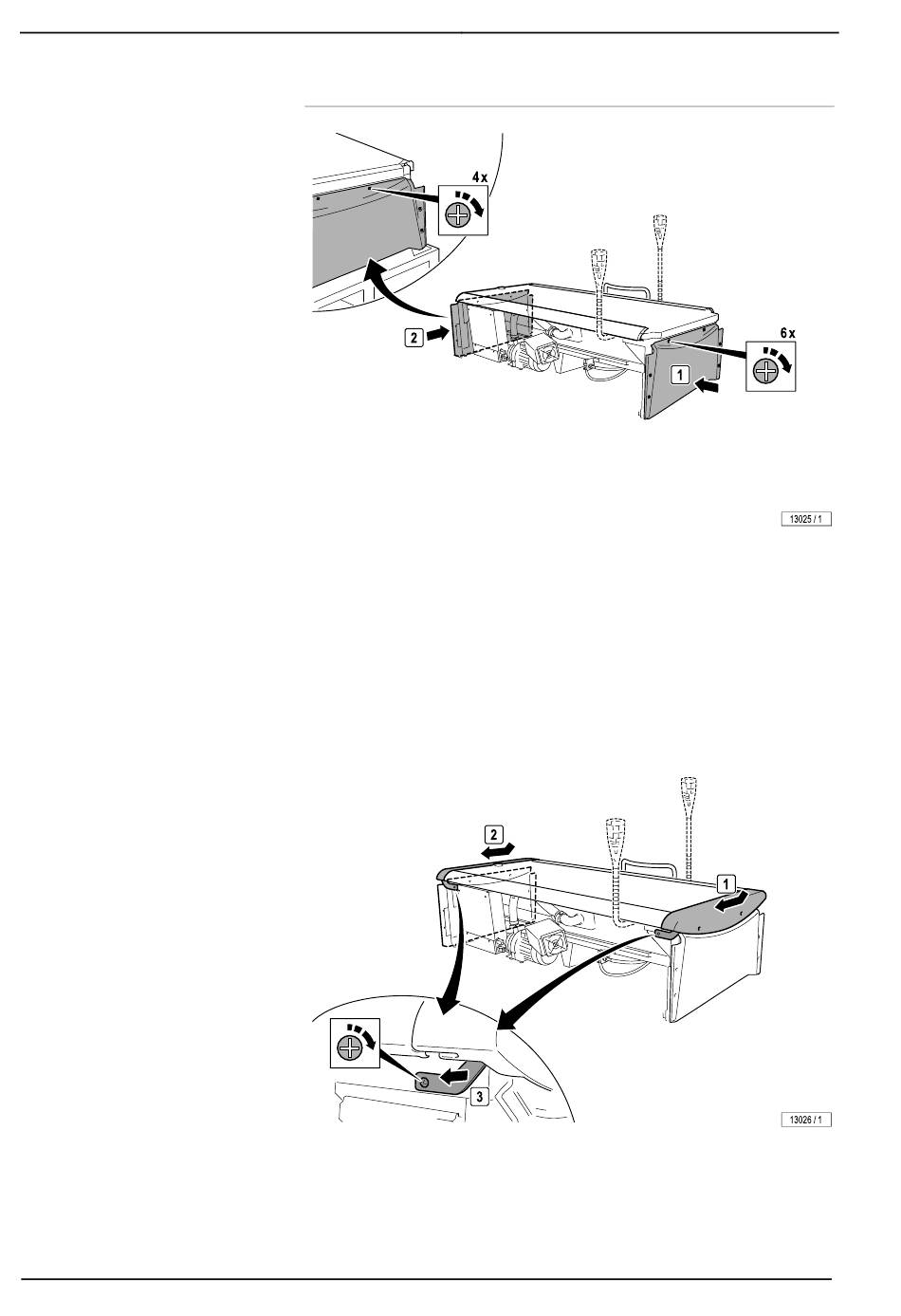

Verkleidung anbringen

– Blende an Kopfende ansetzen und mit 6 Schrauben (M6 x 16) fest-
schrauben.
– Blende am Fußende seitlich in die Führung schieben. 4 Schrauben
(M6 x 16) festdrehen.
Werkzeug: Kreuzschlitzschraubendreher Nr. 2 und
Ratschenschlüssel mit PHZ-Bit 2
– Blenden ansetzen.
– 2 Schrauben (M6 x 16) mit Zahnscheibe einsetzen und festdrehen.
Werkzeug: Kreuzschlitzschraubendreher Nr. 2 und
Ratschenschlüssel mit PHZ-Bit 2
