Elektroanschluss - Wellsystem Relax Montageanweisung

Informationen für das Service-Personal
10/2017
3.3

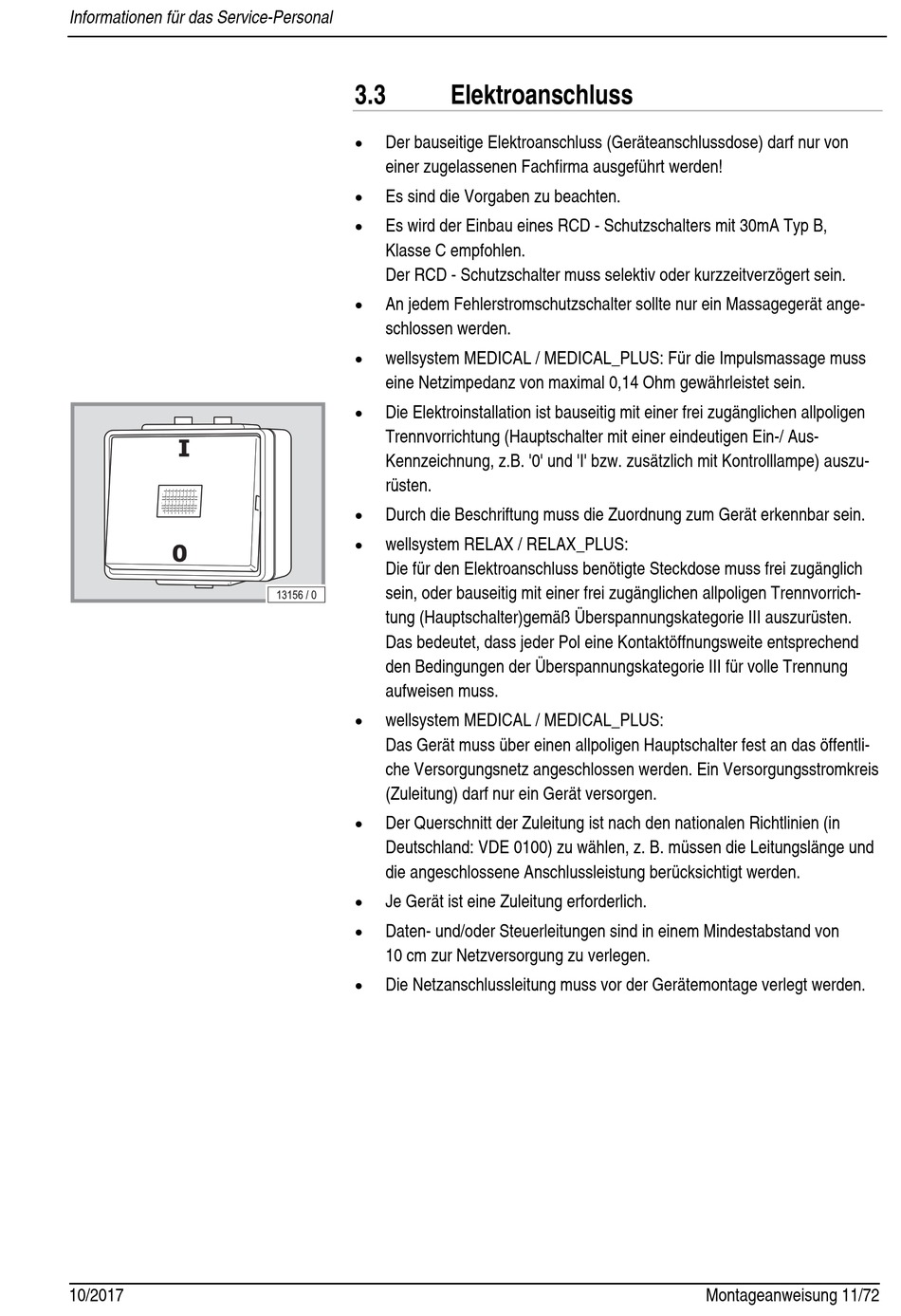

Elektroanschluss


Der bauseitige Elektroanschluss (Geräteanschlussdose) darf nur von
einer zugelassenen Fachfirma ausgeführt werden!
 Es sind die Vorgaben zu beachten.
 Es wird der Einbau eines RCD - Schutzschalters mit 30mA Typ B,
Klasse C empfohlen.
Der RCD - Schutzschalter muss selektiv oder kurzzeitverzögert sein.
 An jedem Fehlerstromschutzschalter sollte nur ein Massagegerät ange-
schlossen werden.

wellsystem MEDICAL / MEDICAL_PLUS: Für die Impulsmassage muss
eine Netzimpedanz von maximal 0,14 Ohm gewährleistet sein.

Die Elektroinstallation ist bauseitig mit einer frei zugänglichen allpoligen
Trennvorrichtung (Hauptschalter mit einer eindeutigen Ein-/ Aus-
Kennzeichnung, z.B. '0' und 'I' bzw. zusätzlich mit Kontrolllampe) auszu-
rüsten.
 Durch die Beschriftung muss die Zuordnung zum Gerät erkennbar sein.
 wellsystem RELAX / RELAX_PLUS:
Die für den Elektroanschluss benötigte Steckdose muss frei zugänglich
sein, oder bauseitig mit einer frei zugänglichen allpoligen Trennvorrich-
tung (Hauptschalter)gemäß Überspannungskategorie III auszurüsten.
Das bedeutet, dass jeder Pol eine Kontaktöffnungsweite entsprechend
den Bedingungen der Überspannungskategorie III für volle Trennung
aufweisen muss.
 wellsystem MEDICAL / MEDICAL_PLUS:
Das Gerät muss über einen allpoligen Hauptschalter fest an das öffentli-
che Versorgungsnetz angeschlossen werden. Ein Versorgungsstromkreis
(Zuleitung) darf nur ein Gerät versorgen.

Der Querschnitt der Zuleitung ist nach den nationalen Richtlinien (in
Deutschland: VDE 0100) zu wählen, z. B. müssen die Leitungslänge und
die angeschlossene Anschlussleistung berücksichtigt werden.
 Je Gerät ist eine Zuleitung erforderlich.
 Daten- und/oder Steuerleitungen sind in einem Mindestabstand von
10 cm zur Netzversorgung zu verlegen.
 Die Netzanschlussleitung muss vor der Gerätemontage verlegt werden.
Montageanweisung 11/72
