Informationen Für Das Service-Personal; Elektroanschluss - Wellsystem MEDWAVE Serviceanleitung

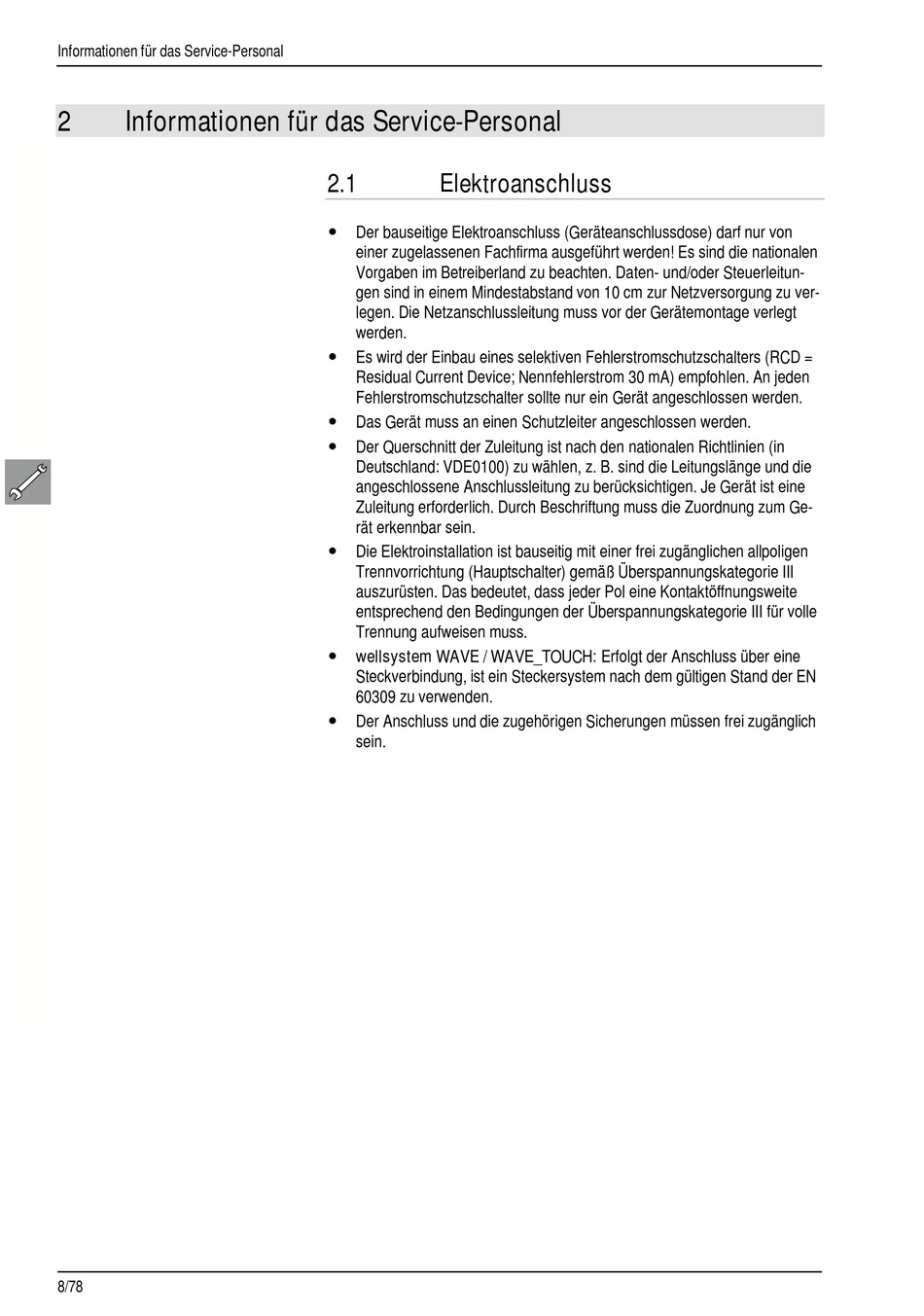

Informationen für das Service-Personal
2 Informationen für das Service-Personal
8/78
2.1

Elektroanschluss

Der bauseitige Elektroanschluss (Geräteanschlussdose) darf nur von

einer zugelassenen Fachfirma ausgeführt werden! Es sind die nationalen
Vorgaben im Betreiberland zu beachten. Daten- und/oder Steuerleitun-
gen sind in einem Mindestabstand von 10 cm zur Netzversorgung zu ver-
legen. Die Netzanschlussleitung muss vor der Gerätemontage verlegt
werden.
Es wird der Einbau eines selektiven Fehlerstromschutzschalters (RCD =

Residual Current Device; Nennfehlerstrom 30 mA) empfohlen. An jeden
Fehlerstromschutzschalter sollte nur ein Gerät angeschlossen werden.
Das Gerät muss an einen Schutzleiter angeschlossen werden.

Der Querschnitt der Zuleitung ist nach den nationalen Richtlinien (in

Deutschland: VDE0100) zu wählen, z. B. sind die Leitungslänge und die
angeschlossene Anschlussleitung zu berücksichtigen. Je Gerät ist eine
Zuleitung erforderlich. Durch Beschriftung muss die Zuordnung zum Ge-
rät erkennbar sein.
Die Elektroinstallation ist bauseitig mit einer frei zugänglichen allpoligen

Trennvorrichtung (Hauptschalter) gemäß Überspannungskategorie III
auszurüsten. Das bedeutet, dass jeder Pol eine Kontaktöffnungsweite
entsprechend den Bedingungen der Überspannungskategorie III für volle
Trennung aufweisen muss.
wellsystem WAVE / WAVE_TOUCH: Erfolgt der Anschluss über eine

Steckverbindung, ist ein Steckersystem nach dem gültigen Stand der EN
60309 zu verwenden.
Der Anschluss und die zugehörigen Sicherungen müssen frei zugänglich

sein.
