Pumpe Einbauen Und Anschließen - Wellsystem MEDWAVE Montageanweisung

Montage
01/2021

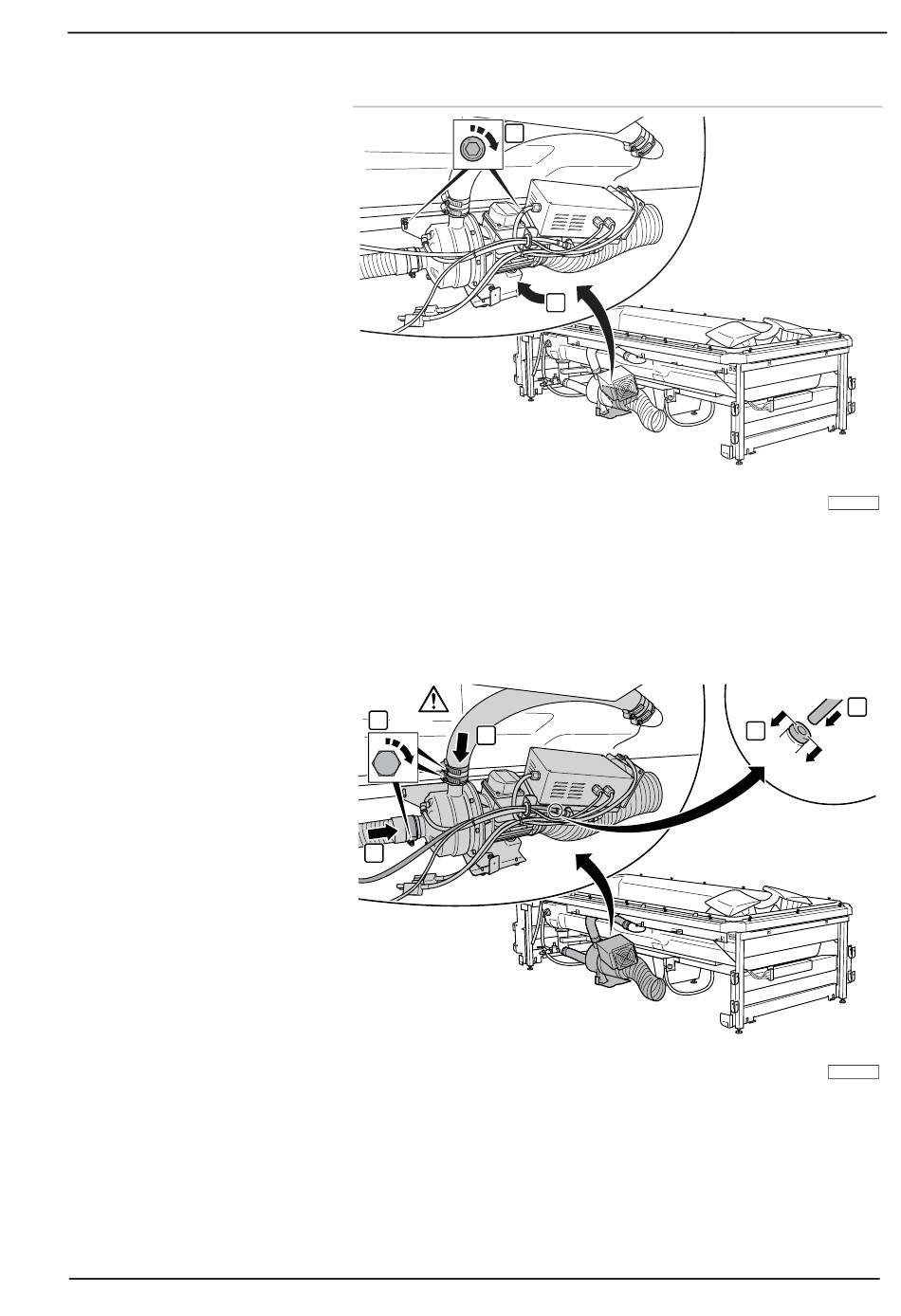

6.3 Pumpe einbauen und anschließen
2
– Pumpe mit Blech (1) in das Gerät setzen.
– Schrauben (M6 x 20) (2) mit Federring und Scheibe einsetzen und
festdrehen.
Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 7 mm,
Innensechskantschlüssel 7 mm und Drehmomentschlüssel (15720612)
3
13 Nm
1
2
– Schläuche ansetzen (1) und Schlauchschellen (2) mit 13 Nm (3) fest-
drehen.
– Blauen Ring (4) nach unten drücken, dann Schlauch (5) einstecken.
– Transportsicherung montieren, siehe Kapitel 3.1.
Werkzeug: Ratschenschlüssel mit Sechskant-Steckschlüssel 8 mm und
Innensechskantschlüssel 5 mm
1
Montageanweisung 45/90
19210 / 0
5
4
19211 / 1
