Steuerung Montieren - Wellsystem MEDWAVE Montageanweisung

46/90 1020049-00E
6.4

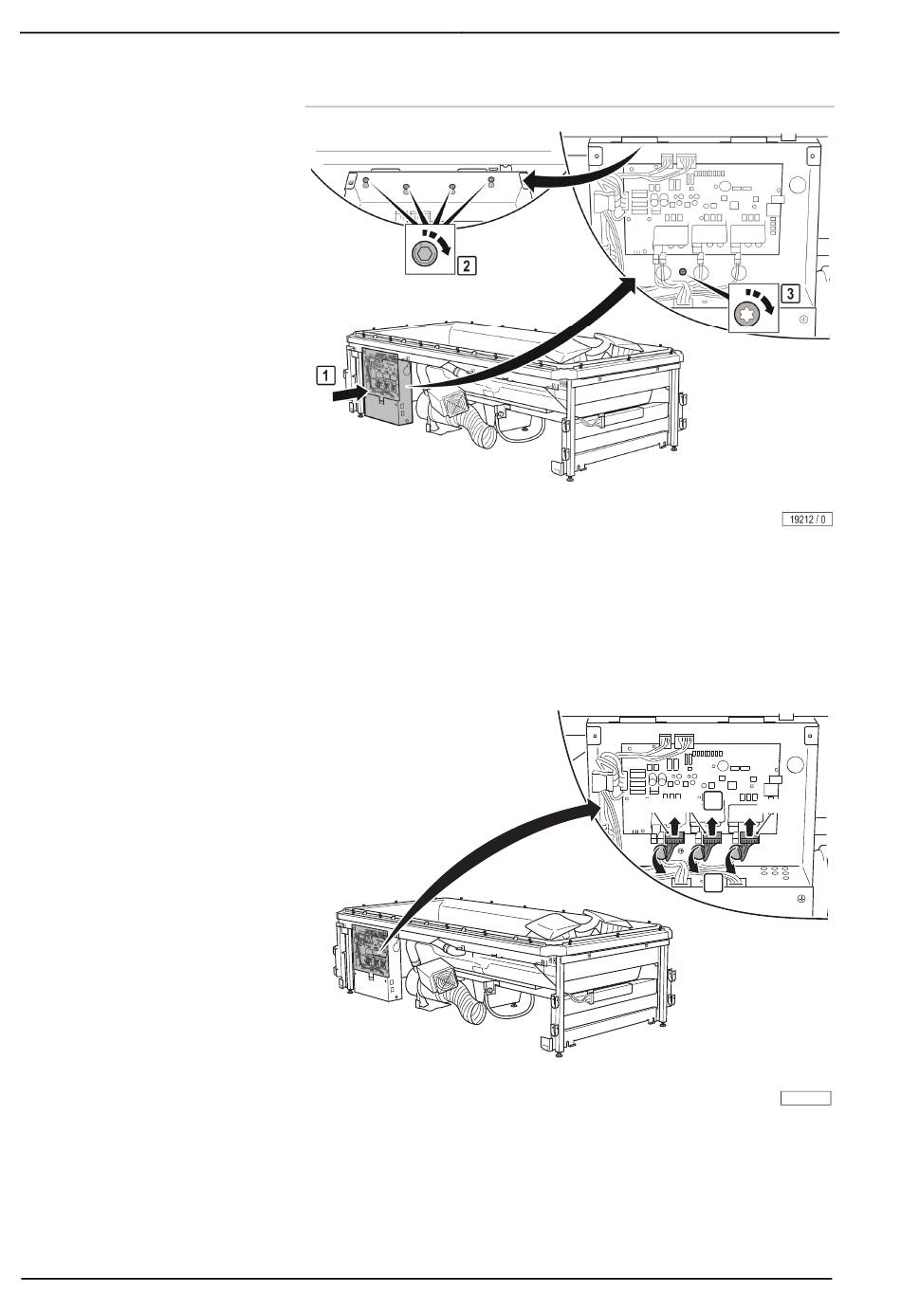

Steuerung montieren

– Steuerbox in die oberen Schrauben (1) einhängen.
– Schrauben (2) festdrehen.
– Mittlere Schraube (4,2 x 9,5) (3) einsetzen und festdrehen.
Werkzeug: Kreuzschlitzschraubendreher Nr. 2
oder Akku-Schrauber mit PHZ-Bit 2, Ratschenschlüssel mit T20 Torx® Bits
– Kabel (1) durch die Öffnungen der Steuerbox schieben.
– Stecker (2) X01-1, X02-1 und X03-1 einstecken.
Montage
2
X03-1 X02-1 X01-1
1
19213 / 0
01/2021
