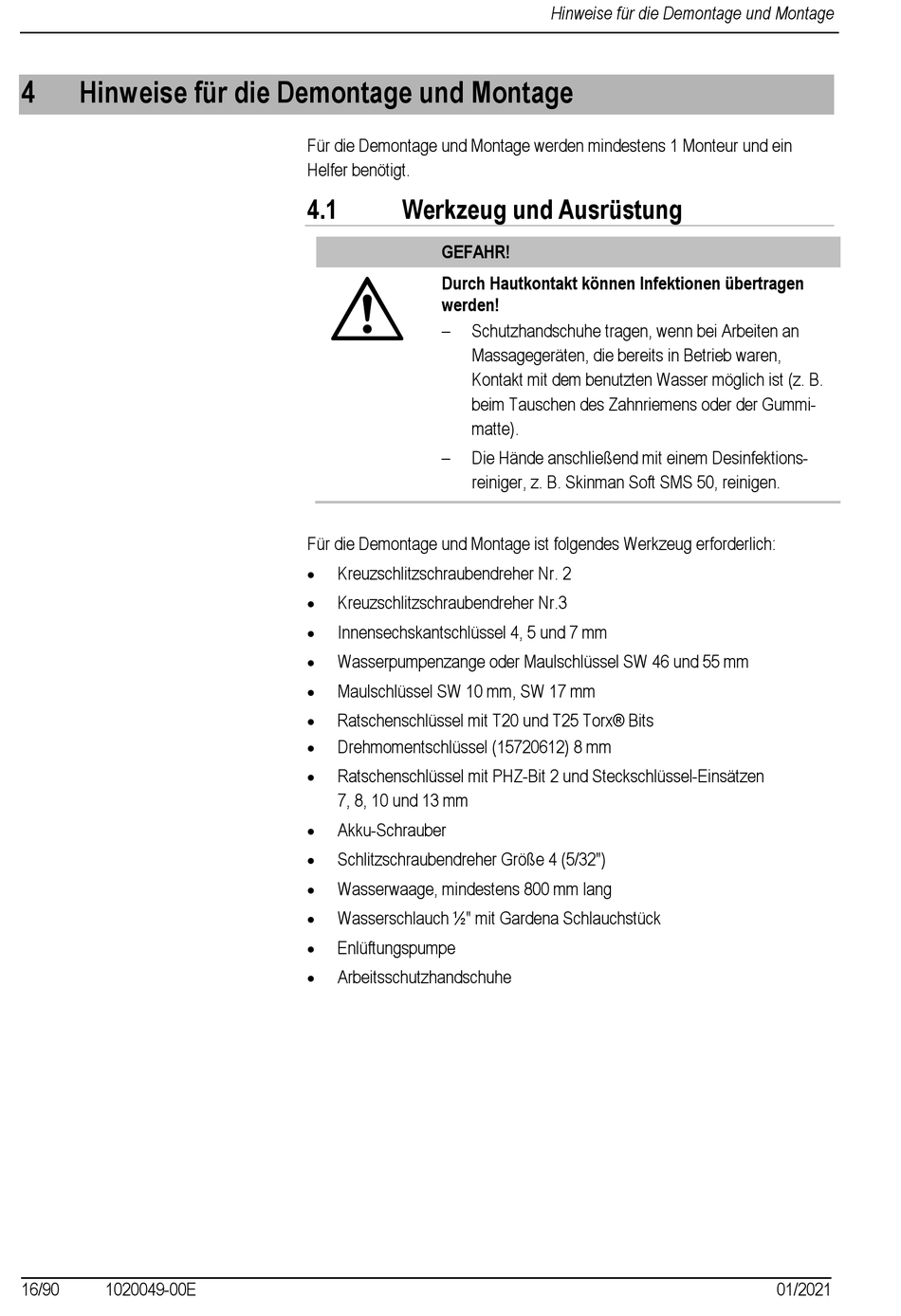

4 Hinweise für die Demontage und Montage
16/90 1020049-00E
Für die Demontage und Montage werden mindestens 1 Monteur und ein
Helfer benötigt.
4.1 Werkzeug und Ausrüstung
GEFAHR!
Durch Hautkontakt können Infektionen übertragen
werden!
– Schutzhandschuhe tragen, wenn bei Arbeiten an
Massagegeräten, die bereits in Betrieb waren,
Kontakt mit dem benutzten Wasser möglich ist (z. B.
beim Tauschen des Zahnriemens oder der Gummi-
matte).
– Die Hände anschließend mit einem Desinfektions-
reiniger, z. B. Skinman Soft SMS 50, reinigen.
Für die Demontage und Montage ist folgendes Werkzeug erforderlich:
Kreuzschlitzschraubendreher Nr. 2

Kreuzschlitzschraubendreher Nr.3

Innensechskantschlüssel 4, 5 und 7 mm

Wasserpumpenzange oder Maulschlüssel SW 46 und 55 mm

Maulschlüssel SW 10 mm, SW 17 mm

 Ratschenschlüssel mit T20 und T25 Torx® Bits
Drehmomentschlüssel (15720612) 8 mm

Ratschenschlüssel mit PHZ-Bit 2 und Steckschlüssel-Einsätzen

7, 8, 10 und 13 mm
Akku-Schrauber

Schlitzschraubendreher Größe 4 (5/32")

Wasserwaage, mindestens 800 mm lang

Wasserschlauch ½" mit Gardena Schlauchstück

Enlüftungspumpe

 Arbeitsschutzhandschuhe
