86/90
1020049-00E
Bezeichnung
Information
X016-1
Anschluss Bedieneinheit
X018-1
Endschalter für Antriebsmotoren (1)-(3)
X019-1
Ansteuerung Frequenzumrichter
X020-1
Sicherheitskette und Relaisansteuerung
X021-1
JK-Münzer- und Fremdmünzeranschluss
X024-1
Spannungsversorgung Antriebsmotor (1)
X025-1
Spannungsversorgung Antriebsmotor (2)
Ohne Abbildung:
BU13 2-pol.
Spannungsversorgung Antriebsmotor (1)
BU23 4-pol.
Ansteuerung Antriebsmotor (1)
BU14 2-pol.
Spannungsversorgung Antriebsmotor (2)
BU24 4-pol.
Ansteuerung Antriebsmotor (2)
BU15 2-pol.
Spannungsversorgung Antriebsmotor (3)
BU25 4-pol.
Ansteuerung Antriebsmotor (3)

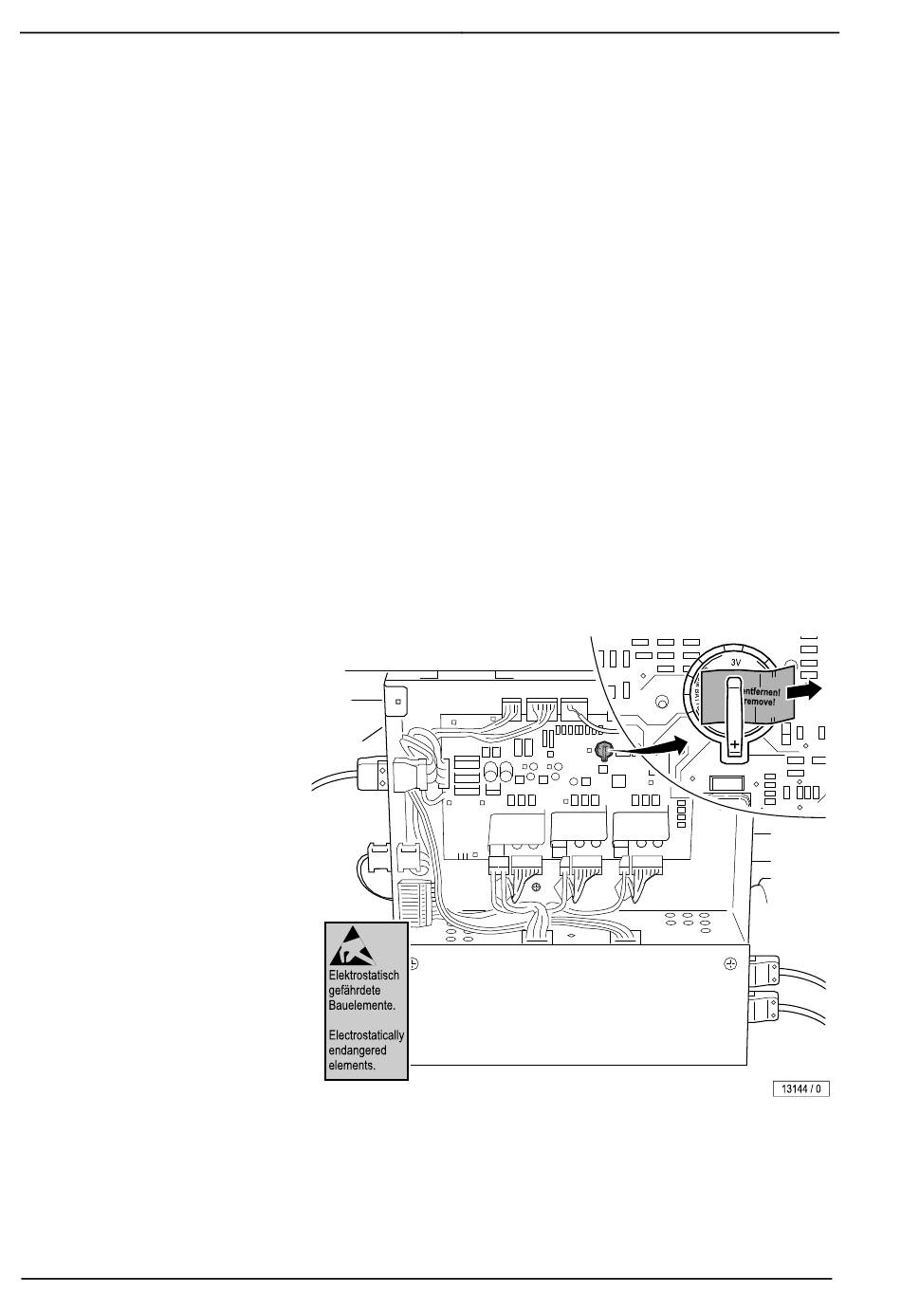

Batterie CR 2032 3 V
–
Vor der Inbetriebnahme Streifen herausziehen.
Index
01/2021
