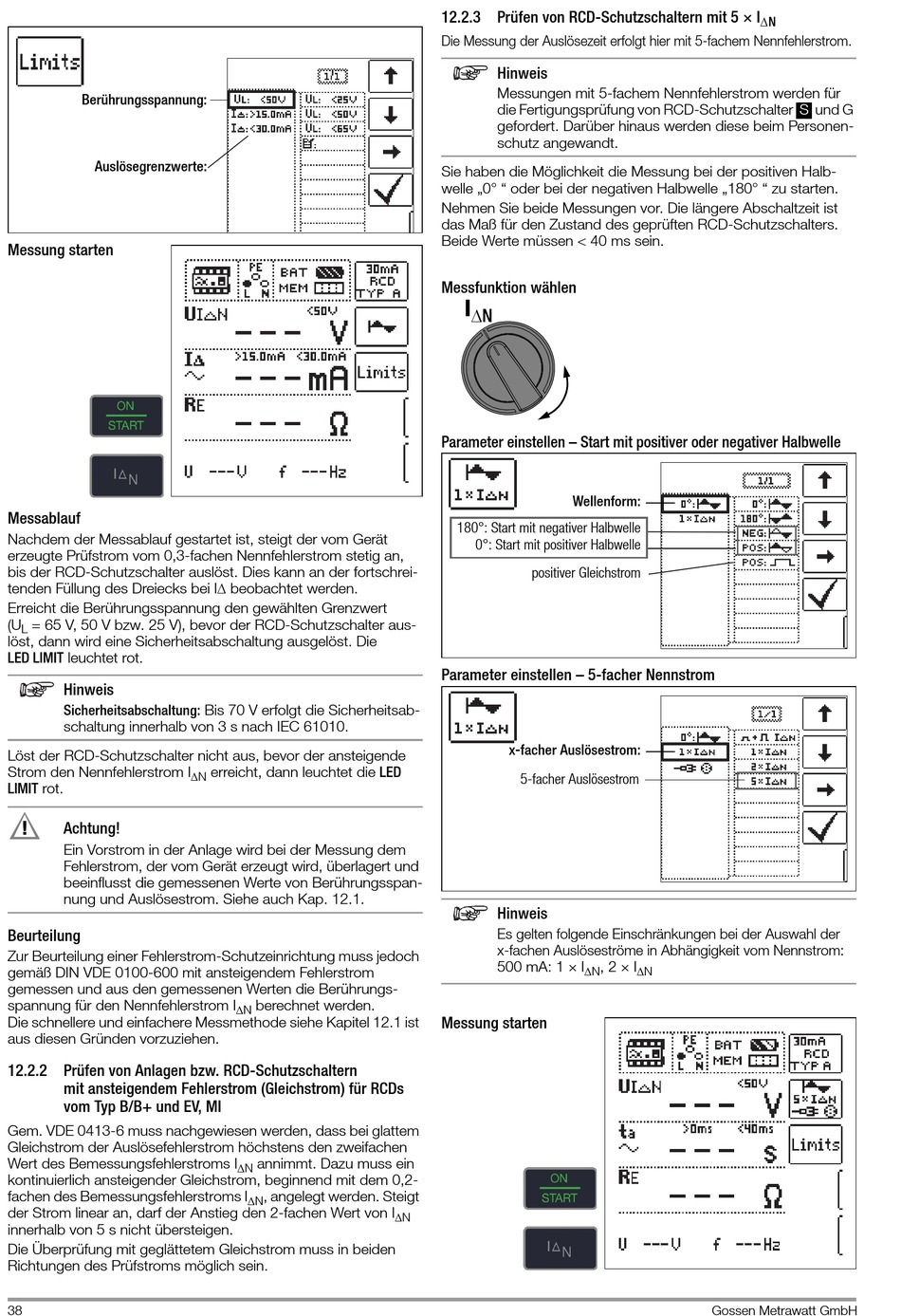

Berührungsspannung:
Auslösegrenzwerte:
Messung starten
Messablauf
Nachdem der Messablauf gestartet ist, steigt der vom Gerät
erzeugte Prüfstrom vom 0,3-fachen Nennfehlerstrom stetig an,
bis der RCD-Schutzschalter auslöst. Dies kann an der fortschrei-
tenden Füllung des Dreiecks bei I beobachtet werden.
Erreicht die Berührungsspannung den gewählten Grenzwert
(U = 65 V, 50 V bzw. 25 V), bevor der RCD-Schutzschalter aus-
L
löst, dann wird eine Sicherheitsabschaltung ausgelöst. Die
LED LIMIT leuchtet rot.
Hinweis
Sicherheitsabschaltung: Bis 70 V erfolgt die Sicherheitsab-
schaltung innerhalb von 3 s nach IEC 61010.
Löst der RCD-Schutzschalter nicht aus, bevor der ansteigende
Strom den Nennfehlerstrom I
LIMIT rot.
!
Achtung!
Ein Vorstrom in der Anlage wird bei der Messung dem
Fehlerstrom, der vom Gerät erzeugt wird, überlagert und
beeinflusst die gemessenen Werte von Berührungsspan-
nung und Auslösestrom. Siehe auch Kap. 12.1.
Beurteilung
Zur Beurteilung einer Fehlerstrom-Schutzeinrichtung muss jedoch
gemäß DIN VDE 0100-600 mit ansteigendem Fehlerstrom
gemessen und aus den gemessenen Werten die Berührungs-
spannung für den Nennfehlerstrom I
Die schnellere und einfachere Messmethode siehe Kapitel 12.1 ist
aus diesen Gründen vorzuziehen.
12.2.2 Prüfen von Anlagen bzw. RCD-Schutzschaltern
mit ansteigendem Fehlerstrom (Gleichstrom) für RCDs
vom Typ B/B+ und EV, MI
Gem. VDE 0413-6 muss nachgewiesen werden, dass bei glattem
Gleichstrom der Auslösefehlerstrom höchstens den zweifachen
Wert des Bemessungsfehlerstroms I
kontinuierlich ansteigender Gleichstrom, beginnend mit dem 0,2-
fachen des Bemessungsfehlerstroms I
der Strom linear an, darf der Anstieg den 2-fachen Wert von I
innerhalb von 5 s nicht übersteigen.
Die Überprüfung mit geglättetem Gleichstrom muss in beiden
Richtungen des Prüfstroms möglich sein.
38
erreicht, dann leuchtet die LED
N
berechnet werden.
N
annimmt. Dazu muss ein
N
, angelegt werden. Steigt
N
12.2.3 Prüfen von RCD-Schutzschaltern mit 5 × I
Die Messung der Auslösezeit erfolgt hier mit 5-fachem Nennfehlerstrom.
Hinweis
Messungen mit 5-fachem Nennfehlerstrom werden für
die Fertigungsprüfung von RCD-Schutzschalter
gefordert. Darüber hinaus werden diese beim Personen-
schutz angewandt.
Sie haben die Möglichkeit die Messung bei der positiven Halb-
welle „0° " oder bei der negativen Halbwelle „180° " zu starten.
Nehmen Sie beide Messungen vor. Die längere Abschaltzeit ist
das Maß für den Zustand des geprüften RCD-Schutzschalters.
Beide Werte müssen < 40 ms sein.
Messfunktion wählen
I
N
Parameter einstellen – Start mit positiver oder negativer Halbwelle
180°: Start mit negativer Halbwelle
0°: Start mit positiver Halbwelle
positiver Gleichstrom
Parameter einstellen – 5-facher Nennstrom
x-facher Auslösestrom:
5-facher Auslösestrom
Hinweis
Es gelten folgende Einschränkungen bei der Auswahl der
x-fachen Auslöseströme in Abhängigkeit vom Nennstrom:
500 mA: 1 × I
Messung starten
N
Wellenform:
, 2 × I
N N
