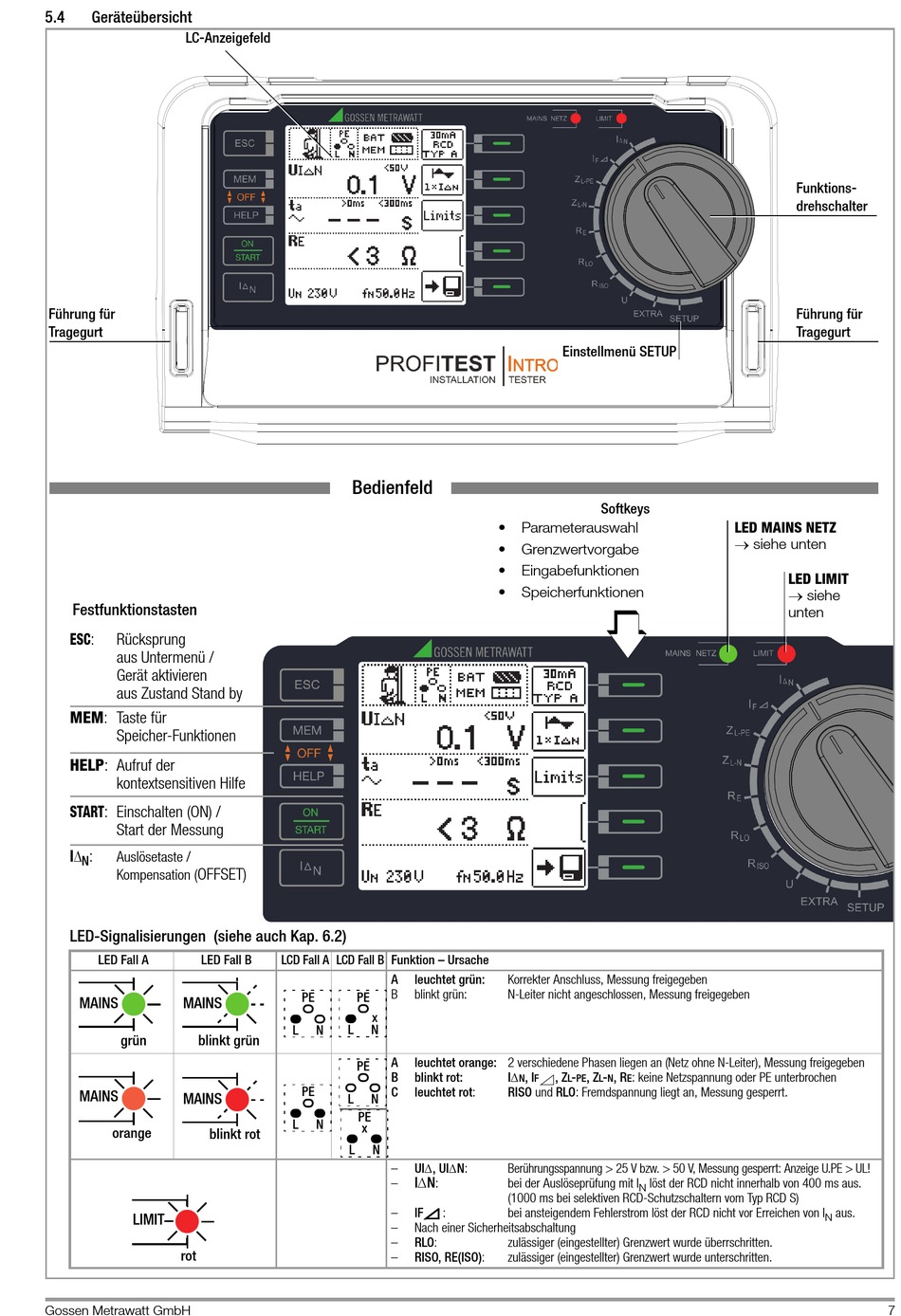

5.4 Geräteübersicht
LC-Anzeigefeld
Führung für
Tragegurt
Festfunktionstasten
ESC: Rücksprung
aus Untermenü /
Gerät aktivieren
aus Zustand Stand by
MEM: Taste für
Speicher-Funktionen
HELP: Aufruf der
kontextsensitiven Hilfe
START: Einschalten (ON) /
Start der Messung
I :
Auslösetaste /
N
OFFSET)
Kompensation (
LED-Signalisierungen (siehe auch Kap. 6.2)
LED Fall A LED Fall B
MAINS MAINS
grün blinkt grün
MAINS
MAINS
orange
blinkt rot
LIMIT
rot
Gossen Metrawatt GmbH
Bedienfeld
LCD Fall A LCD Fall B Funktion – Ursache
A leuchtet grün:
B blinkt grün:
PE PE
x
L N
L N
A leuchtet orange: 2 verschiedene Phasen liegen an (Netz ohne N-Leiter), Messung freigegeben
PE
B blinkt rot:
PE C leuchtet rot:
L N
PE
L N
x
L N
– UI, UIN:
IN
– :
– IF :
– Nach einer Sicherheitsabschaltung
– RLO:
– RISO, RE(ISO):
Einstellmenü SETUP
Softkeys
• Parameterauswahl
• Grenzwertvorgabe
• Eingabefunktionen
• Speicherfunktionen
Korrekter Anschluss, Messung freigegeben
N-Leiter nicht angeschlossen, Messung freigegeben
I , I , Z - , Z - , R : keine Netzspannung oder PE unterbrochen
N F L PE L N E
RISO und RLO: Fremdspannung liegt an, Messung gesperrt.
Berührungsspannung > 25 V bzw. > 50 V, Messung gesperrt: Anzeige U.PE > UL!
bei der Auslöseprüfung mit I löst der RCD nicht innerhalb von 400 ms aus.
N
(1000 ms bei selektiven RCD-Schutzschaltern vom Typ RCD S)
bei ansteigendem Fehlerstrom löst der RCD nicht vor Erreichen von I
zulässiger (eingestellter) Grenzwert wurde überrschritten.
zulässiger (eingestellter) Grenzwert wurde unterschritten.
Funktions-
drehschalter
Führung für
Tragegurt
LED MAINS NETZ
 siehe unten
LED LIMIT
 siehe
unten
aus.
