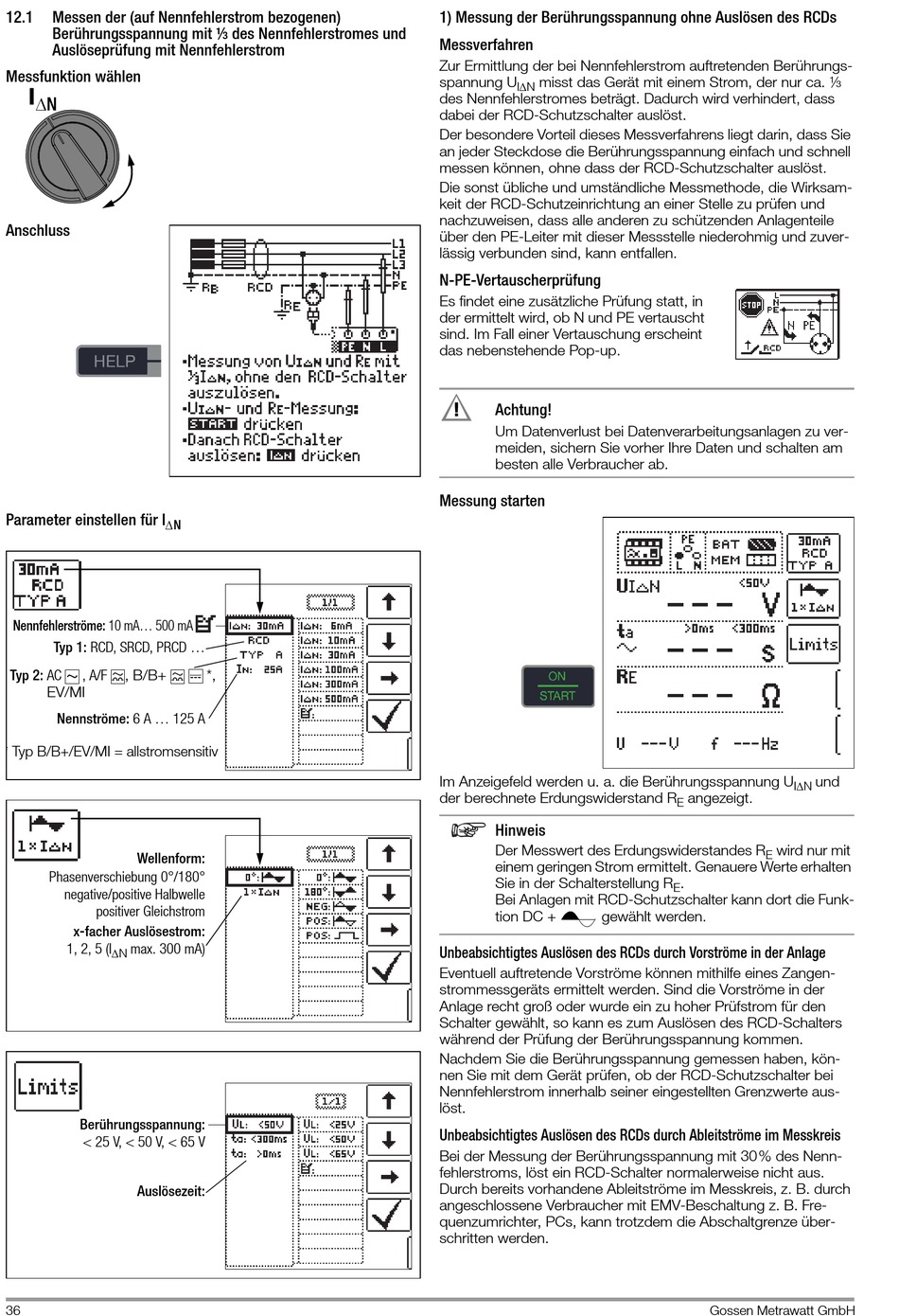

12.1
Messen der (auf Nennfehlerstrom bezogenen)
Berührungsspannung mit ⅓ des Nennfehlerstromes und
Auslöseprüfung mit Nennfehlerstrom
Messfunktion wählen
I
N
Anschluss
Parameter einstellen für I
N
Nennfehlerströme: 10 mA... 500 mA
Typ 1: RCD, SRCD, PRCD ...
Typ 2: AC
, A/F
, B/B+
EV/MI
Nennströme: 6 A ... 125 A
* Typ B/B+/EV/MI = allstromsensitiv
Wellenform:
Phasenverschiebung 0°/180°
negative/positive Halbwelle
positiver Gleichstrom
x-facher Auslösestrom:
1, 2, 5 (I
max. 300 mA)
N
Berührungsspannung:
< 25 V, < 50 V, < 65 V
Auslösezeit:
36
*,
1) Messung der Berührungsspannung ohne Auslösen des RCDs
Messverfahren
Zur Ermittlung der bei Nennfehlerstrom auftretenden Berührungs-
spannung U
misst das Gerät mit einem Strom, der nur ca. ⅓
IN
des Nennfehlerstromes beträgt. Dadurch wird verhindert, dass
dabei der RCD-Schutzschalter auslöst.
Der besondere Vorteil dieses Messverfahrens liegt darin, dass Sie
an jeder Steckdose die Berührungsspannung einfach und schnell
messen können, ohne dass der RCD-Schutzschalter auslöst.
Die sonst übliche und umständliche Messmethode, die Wirksam-
keit der RCD-Schutzeinrichtung an einer Stelle zu prüfen und
nachzuweisen, dass alle anderen zu schützenden Anlagenteile
über den PE-Leiter mit dieser Messstelle niederohmig und zuver-
lässig verbunden sind, kann entfallen.
N-PE-Vertauscherprüfung
Es findet eine zusätzliche Prüfung statt, in
der ermittelt wird, ob N und PE vertauscht
sind. Im Fall einer Vertauschung erscheint
das nebenstehende Pop-up.
!
Achtung!
Um Datenverlust bei Datenverarbeitungsanlagen zu ver-
meiden, sichern Sie vorher Ihre Daten und schalten am
besten alle Verbraucher ab.
Messung starten
Im Anzeigefeld werden u. a. die Berührungsspannung U
der berechnete Erdungswiderstand R
Hinweis
Der Messwert des Erdungswiderstandes R
einem geringen Strom ermittelt. Genauere Werte erhalten
Sie in der Schalterstellung R
Bei Anlagen mit RCD-Schutzschalter kann dort die Funk-
tion DC +
gewählt werden.
Unbeabsichtigtes Auslösen des RCDs durch Vorströme in der Anlage
Eventuell auftretende Vorströme können mithilfe eines Zangen-
strommessgeräts ermittelt werden. Sind die Vorströme in der
Anlage recht groß oder wurde ein zu hoher Prüfstrom für den
Schalter gewählt, so kann es zum Auslösen des RCD-Schalters
während der Prüfung der Berührungsspannung kommen.
Nachdem Sie die Berührungsspannung gemessen haben, kön-
nen Sie mit dem Gerät prüfen, ob der RCD-Schutzschalter bei
Nennfehlerstrom innerhalb seiner eingestellten Grenzwerte aus-
löst.
Unbeabsichtigtes Auslösen des RCDs durch Ableitströme im Messkreis
Bei der Messung der Berührungsspannung mit 30% des Nenn-
fehlerstroms, löst ein RCD-Schalter normalerweise nicht aus.
Durch bereits vorhandene Ableitströme im Messkreis, z. B. durch
angeschlossene Verbraucher mit EMV-Beschaltung z. B. Fre-
quenzumrichter, PCs, kann trotzdem die Abschaltgrenze über-
schritten werden.
und
IN
angezeigt.
E
wird nur mit
E
.
E
