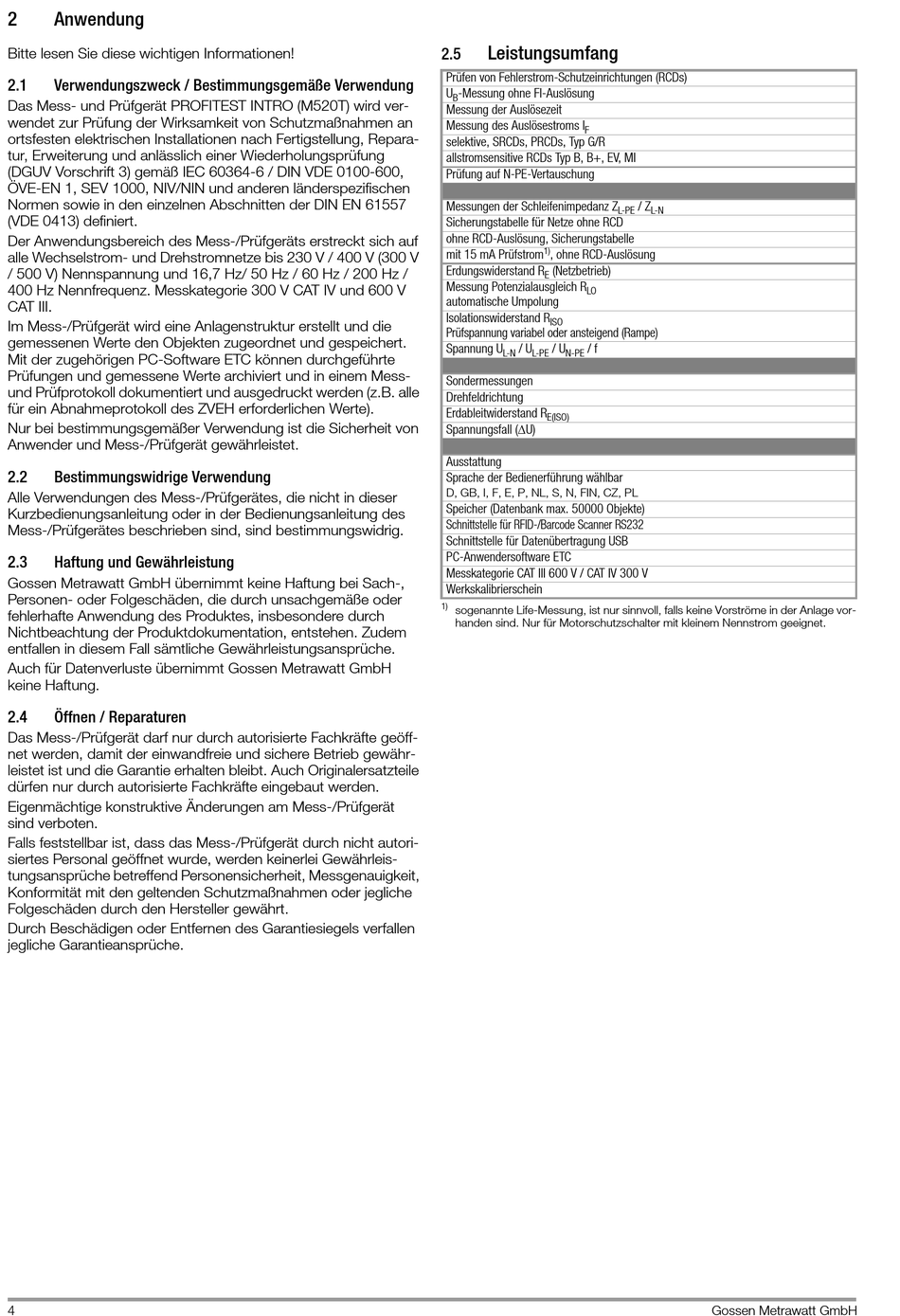

Gossen MetraWatt PROFITEST INTRO Bedienungsanleitung Seite 4

2 Anwendung
Bitte lesen Sie diese wichtigen Informationen!
2.1 Verwendungszweck / Bestimmungsgemäße Verwendung
Das Mess- und Prüfgerät PROFITEST INTRO (M520T) wird ver-
wendet zur Prüfung der Wirksamkeit von Schutzmaßnahmen an
ortsfesten elektrischen Installationen nach Fertigstellung, Repara-
tur, Erweiterung und anlässlich einer Wiederholungsprüfung
(DGUV Vorschrift 3) gemäß IEC 60364-6 / DIN VDE 0100-600,
ÖVE-EN 1, SEV 1000, NIV/NIN und anderen länderspezifischen
Normen sowie in den einzelnen Abschnitten der DIN EN 61557
(VDE 0413) definiert.
Der Anwendungsbereich des Mess-/Prüfgeräts erstreckt sich auf
alle Wechselstrom- und Drehstromnetze bis 230 V / 400 V (300 V
/ 500 V) Nennspannung und 16,7 Hz/ 50 Hz / 60 Hz / 200 Hz /
400 Hz Nennfrequenz. Messkategorie 300 V CAT IV und 600 V
CAT III.
Im Mess-/Prüfgerät wird eine Anlagenstruktur erstellt und die
gemessenen Werte den Objekten zugeordnet und gespeichert.
Mit der zugehörigen PC-Software ETC können durchgeführte
Prüfungen und gemessene Werte archiviert und in einem Mess-
und Prüfprotokoll dokumentiert und ausgedruckt werden (z.B. alle
für ein Abnahmeprotokoll des ZVEH erforderlichen Werte).
Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von
Anwender und Mess-/Prüfgerät gewährleistet.
2.2 Bestimmungswidrige Verwendung
Alle Verwendungen des Mess-/Prüfgerätes, die nicht in dieser
Kurzbedienungsanleitung oder in der Bedienungsanleitung des
Mess-/Prüfgerätes beschrieben sind, sind bestimmungswidrig.
2.3 Haftung und Gewährleistung
Gossen Metrawatt GmbH übernimmt keine Haftung bei Sach-,
Personen- oder Folgeschäden, die durch unsachgemäße oder
fehlerhafte Anwendung des Produktes, insbesondere durch
Nichtbeachtung der Produktdokumentation, entstehen. Zudem
entfallen in diesem Fall sämtliche Gewährleistungsansprüche.
Auch für Datenverluste übernimmt Gossen Metrawatt GmbH
keine Haftung.
2.4 Öffnen / Reparaturen
Das Mess-/Prüfgerät darf nur durch autorisierte Fachkräfte geöff-
net werden, damit der einwandfreie und sichere Betrieb gewähr-
leistet ist und die Garantie erhalten bleibt. Auch Originalersatzteile
dürfen nur durch autorisierte Fachkräfte eingebaut werden.
Eigenmächtige konstruktive Änderungen am Mess-/Prüfgerät
sind verboten.
Falls feststellbar ist, dass das Mess-/Prüfgerät durch nicht autori-
siertes Personal geöffnet wurde, werden keinerlei Gewährleis-
tungsansprüche betreffend Personensicherheit, Messgenauigkeit,
Konformität mit den geltenden Schutzmaßnahmen oder jegliche
Folgeschäden durch den Hersteller gewährt.
Durch Beschädigen oder Entfernen des Garantiesiegels verfallen
jegliche Garantieansprüche.
4
Leistungsumfang
2.5
Prüfen von Fehlerstrom-Schutzeinrichtungen (RCDs)
U -Messung ohne FI-Auslösung
B
Messung der Auslösezeit
Messung des Auslösestroms I
F
selektive, SRCDs, PRCDs, Typ G/R
allstromsensitive RCDs Typ B, B+, EV, MI
Prüfung auf N-PE-Vertauschung
Messungen der Schleifenimpedanz Z
Sicherungstabelle für Netze ohne RCD
ohne RCD-Auslösung, Sicherungstabelle
1)
mit 15 mA Prüfstrom , ohne RCD-Auslösung
Erdungswiderstand R (Netzbetrieb)
E
Messung Potenzialausgleich R
LO
automatische Umpolung
Isolationswiderstand R
ISO
Prüfspannung variabel oder ansteigend (Rampe)
Spannung U / U / U / f
L-N L-PE N-PE
Sondermessungen
Drehfeldrichtung
Erdableitwiderstand R
E(ISO)
Spannungsfall (U)
Ausstattung
Sprache der Bedienerführung wählbar
D, GB, I, F, E, P, NL, S, N, FIN, CZ, PL
Speicher (Datenbank max. 50000 Objekte)
Schnittstelle für RFID-/Barcode Scanner RS232
Schnittstelle für Datenübertragung USB
PC-Anwendersoftware ETC
Messkategorie CAT III 600 V / CAT IV 300 V
Werkskalibrierschein
1)
sogenannte Life-Messung, ist nur sinnvoll, falls keine Vorströme in der Anlage vor-
handen sind. Nur für Motorschutzschalter mit kleinem Nennstrom geeignet.
/ Z
L-PE L-N
