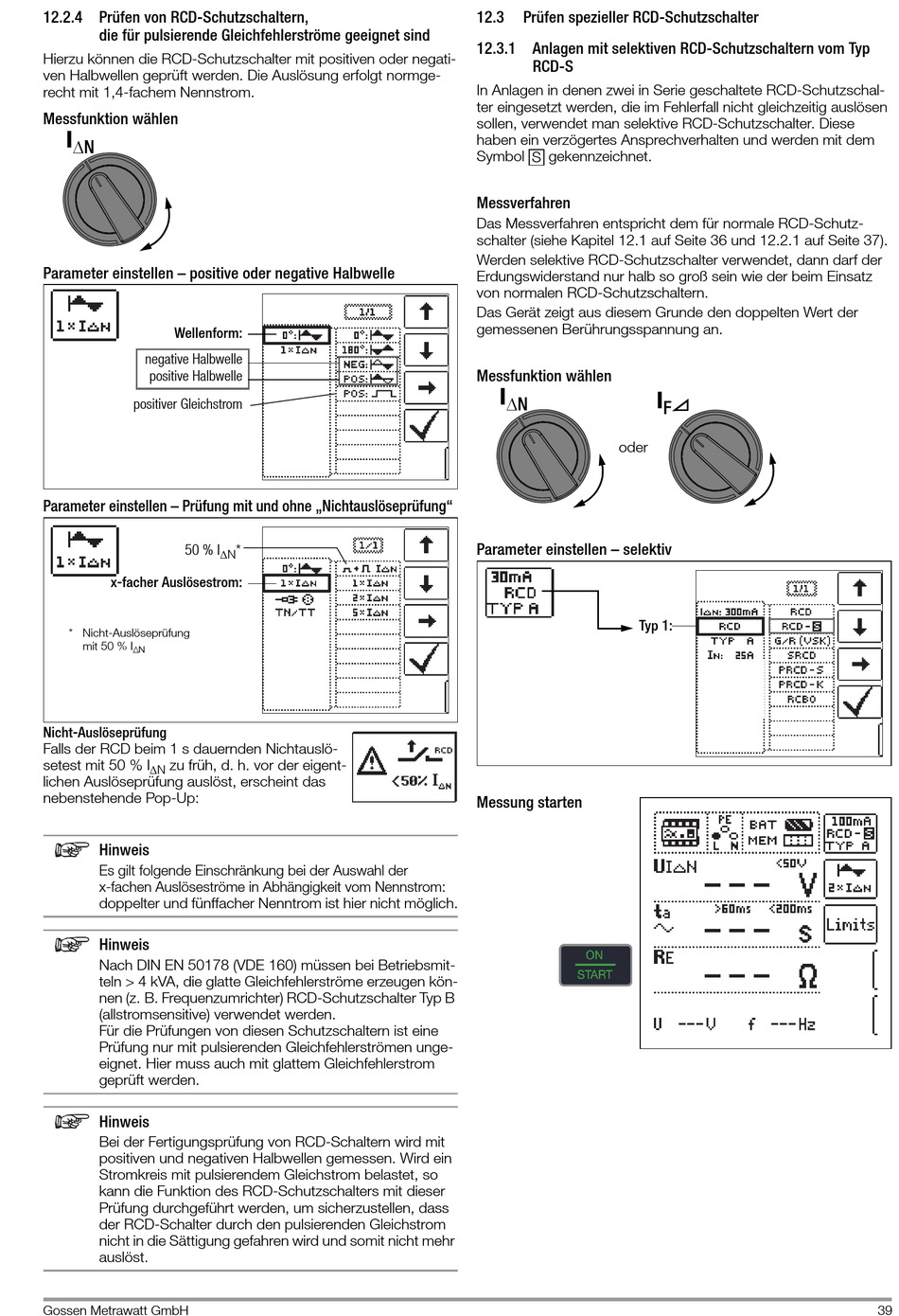

12.2.4 Prüfen von RCD-Schutzschaltern,
die für pulsierende Gleichfehlerströme geeignet sind
Hierzu können die RCD-Schutzschalter mit positiven oder negati-
ven Halbwellen geprüft werden. Die Auslösung erfolgt normge-
recht mit 1,4-fachem Nennstrom.
Messfunktion wählen
I
N
Parameter einstellen – positive oder negative Halbwelle
Wellenform:
negative Halbwelle
positive Halbwelle
positiver Gleichstrom
Parameter einstellen – Prüfung mit und ohne „Nichtauslöseprüfung"
50 % I
x-facher Auslösestrom:
* Nicht-Auslöseprüfung
mit 50 % I
N
Nicht-Auslöseprüfung
Falls der RCD beim 1 s dauernden Nichtauslö-
setest mit 50 % I zu früh, d. h. vor der eigent-
N
lichen Auslöseprüfung auslöst, erscheint das
nebenstehende Pop-Up:
Hinweis
Es gilt folgende Einschränkung bei der Auswahl der
x-fachen Auslöseströme in Abhängigkeit vom Nennstrom:
doppelter und fünffacher Nenntrom ist hier nicht möglich.
Hinweis
Nach DIN EN 50178 (VDE 160) müssen bei Betriebsmit-
teln > 4 kVA, die glatte Gleichfehlerströme erzeugen kön-
nen (z. B. Frequenzumrichter) RCD-Schutzschalter Typ B
(allstromsensitive) verwendet werden.
Für die Prüfungen von diesen Schutzschaltern ist eine
Prüfung nur mit pulsierenden Gleichfehlerströmen unge-
eignet. Hier muss auch mit glattem Gleichfehlerstrom
geprüft werden.
Hinweis
Bei der Fertigungsprüfung von RCD-Schaltern wird mit
positiven und negativen Halbwellen gemessen. Wird ein
Stromkreis mit pulsierendem Gleichstrom belastet, so
kann die Funktion des RCD-Schutzschalters mit dieser
Prüfung durchgeführt werden, um sicherzustellen, dass
der RCD-Schalter durch den pulsierenden Gleichstrom
nicht in die Sättigung gefahren wird und somit nicht mehr
auslöst.
Gossen Metrawatt GmbH
*
N
12.3 Prüfen spezieller RCD-Schutzschalter
12.3.1 Anlagen mit selektiven RCD-Schutzschaltern vom Typ
RCD-S
In Anlagen in denen zwei in Serie geschaltete RCD-Schutzschal-
ter eingesetzt werden, die im Fehlerfall nicht gleichzeitig auslösen
sollen, verwendet man selektive RCD-Schutzschalter. Diese
haben ein verzögertes Ansprechverhalten und werden mit dem
Symbol gekennzeichnet.
S
Messverfahren
Das Messverfahren entspricht dem für normale RCD-Schutz-
schalter (siehe Kapitel 12.1 auf Seite 36 und 12.2.1 auf Seite 37).
Werden selektive RCD-Schutzschalter verwendet, dann darf der
Erdungswiderstand nur halb so groß sein wie der beim Einsatz
von normalen RCD-Schutzschaltern.
Das Gerät zeigt aus diesem Grunde den doppelten Wert der
gemessenen Berührungsspannung an.
Messfunktion wählen
I
N
oder
Parameter einstellen – selektiv
Typ 1:
Messung starten
I
F
39
