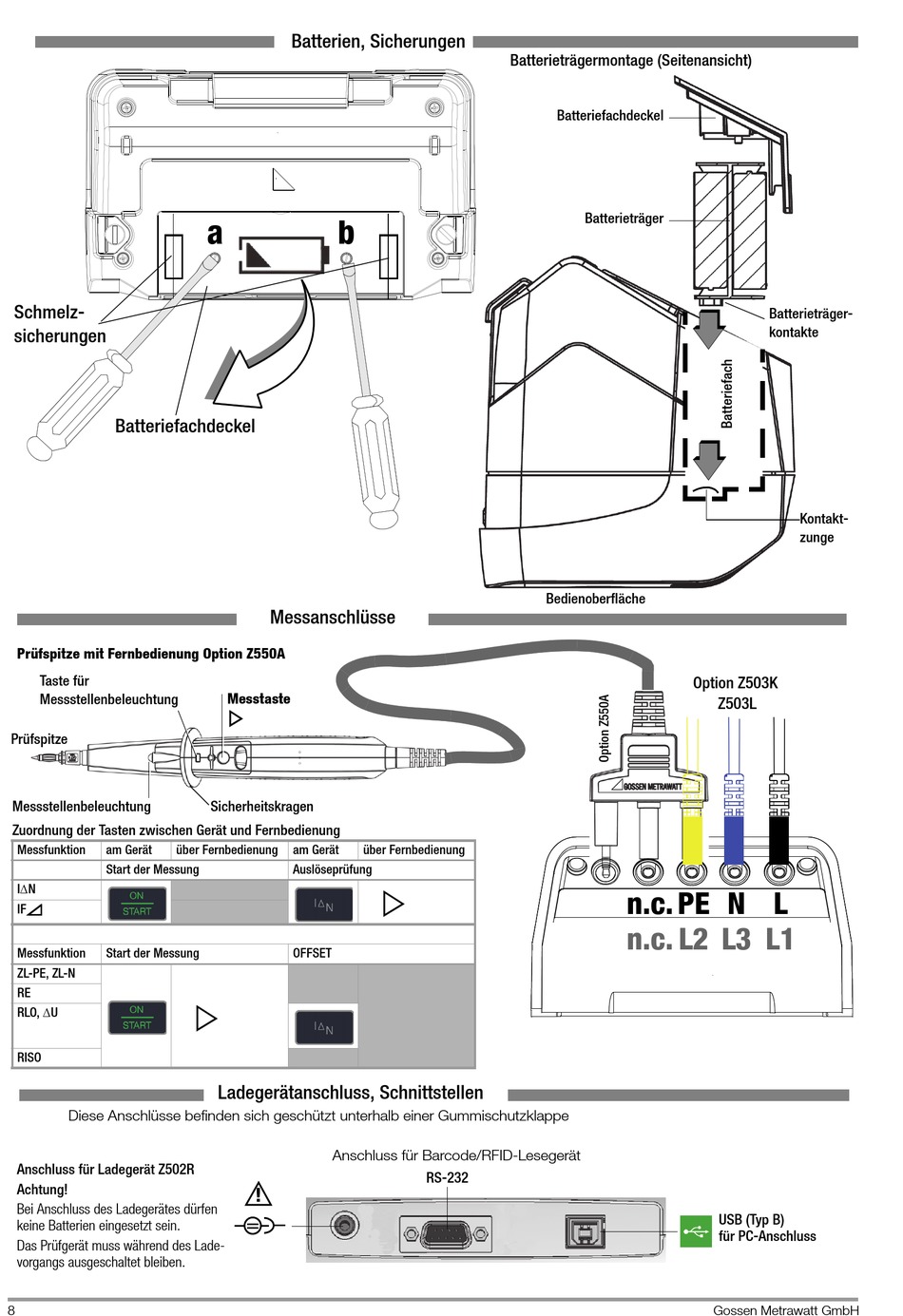

Gossen MetraWatt PROFITEST INTRO Bedienungsanleitung Seite 8

Schmelz-
sicherungen
Batteriefachdeckel
Prüfspitze mit Fernbedienung Option Z550A
Taste für
Messstellenbeleuchtung
Prüfspitze
Messstellenbeleuchtung
Zuordnung der Tasten zwischen Gerät und Fernbedienung
Messfunktion am Gerät über Fernbedienung
Start der Messung
IN
IF
Messfunktion Start der Messung
ZL-PE, ZL-N
RE
RLO, U
RISO
Diese Anschlüsse befinden sich geschützt unterhalb einer Gummischutzklappe
Anschluss für Ladegerät Z502R
Achtung!
Bei Anschluss des Ladegerätes dürfen
keine Batterien eingesetzt sein.
Das Prüfgerät muss während des Lade-
vorgangs ausgeschaltet bleiben.
8
Batterien, Sicherungen
a b
Messanschlüsse
Messtaste
Sicherheitskragen
am Gerät über Fernbedienung
Auslöseprüfung
OFFSET
Ladegerätanschluss, Schnittstellen
Anschluss für Barcode/RFID-Lesegerät
!
Batterieträgermontage (Seitenansicht)
Batteriefachdeckel
Batterieträger
Bedienoberfläche
RS-232
Batterieträger-
kontakte
Option Z503K
Z503L
n.c. PE N L
n.c. L2 L3 L1
USB (Typ B)
für PC-Anschluss
Gossen Metrawatt GmbH
Kontakt-
zunge
