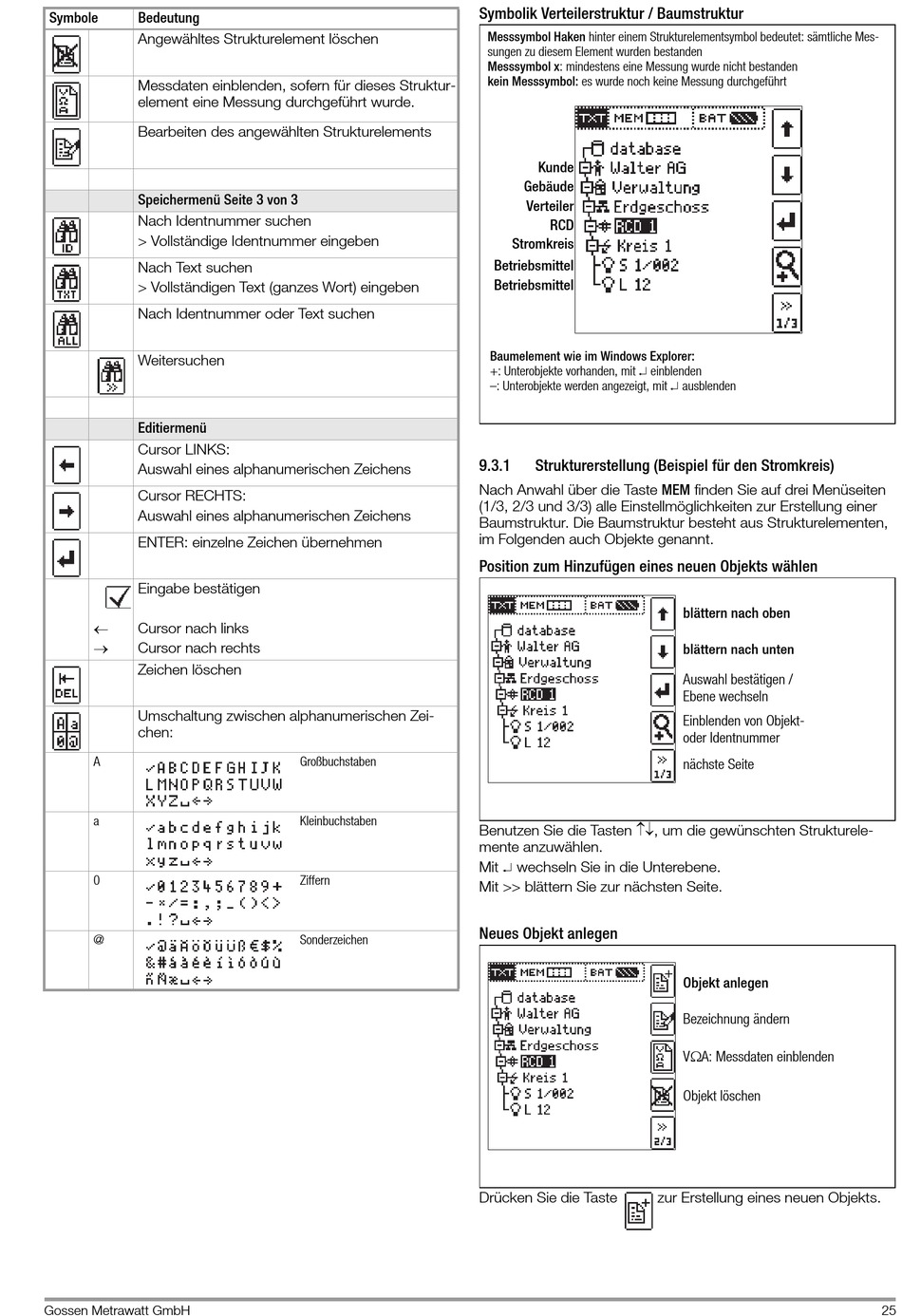

Gossen MetraWatt PROFITEST INTRO Bedienungsanleitung Seite 25

Symbole Bedeutung
Angewähltes Strukturelement löschen
Messdaten einblenden, sofern für dieses Struktur-
element eine Messung durchgeführt wurde.
Bearbeiten des angewählten Strukturelements
Speichermenü Seite 3 von 3
Nach Identnummer suchen
> Vollständige Identnummer eingeben
Nach Text suchen
> Vollständigen Text (ganzes Wort) eingeben
Nach Identnummer oder Text suchen
Weitersuchen
Editiermenü
Cursor LINKS:
Auswahl eines alphanumerischen Zeichens
Cursor RECHTS:
Auswahl eines alphanumerischen Zeichens
ENTER: einzelne Zeichen übernehmen
Eingabe bestätigen

Cursor nach links

Cursor nach rechts
Zeichen löschen
Umschaltung zwischen alphanumerischen Zei-
chen:
A
a
0
@
Gossen Metrawatt GmbH
Großbuchstaben
Kleinbuchstaben
Ziffern
Sonderzeichen
Symbolik Verteilerstruktur / Baumstruktur
Messsymbol Haken hinter einem Strukturelementsymbol bedeutet: sämtliche Mes-
sungen zu diesem Element wurden bestanden
Messsymbol x: mindestens eine Messung wurde nicht bestanden
kein Messsymbol: es wurde noch keine Messung durchgeführt
Kunde
Gebäude
Verteiler
RCD
Stromkreis
Betriebsmittel
Betriebsmittel
Baumelement wie im Windows Explorer:
+: Unterobjekte vorhanden, mit  einblenden
–: Unterobjekte werden angezeigt, mit  ausblenden
9.3.1 Strukturerstellung (Beispiel für den Stromkreis)
Nach Anwahl über die Taste MEM finden Sie auf drei Menüseiten
(1/3, 2/3 und 3/3) alle Einstellmöglichkeiten zur Erstellung einer
Baumstruktur. Die Baumstruktur besteht aus Strukturelementen,
im Folgenden auch Objekte genannt.
Position zum Hinzufügen eines neuen Objekts wählen
Benutzen Sie die Tasten , um die gewünschten Strukturele-
mente anzuwählen.
Mit  wechseln Sie in die Unterebene.
Mit >> blättern Sie zur nächsten Seite.
Neues Objekt anlegen
Drücken Sie die Taste
blättern nach oben
blättern nach unten
Auswahl bestätigen /
Ebene wechseln
Einblenden von Objekt-
oder Identnummer
nächsteSeite
Objekt anlegen
Bezeichnung ändern
VA: Messdaten einblenden
Objekt löschen
zur Erstellung eines neuen Objekts.
25
