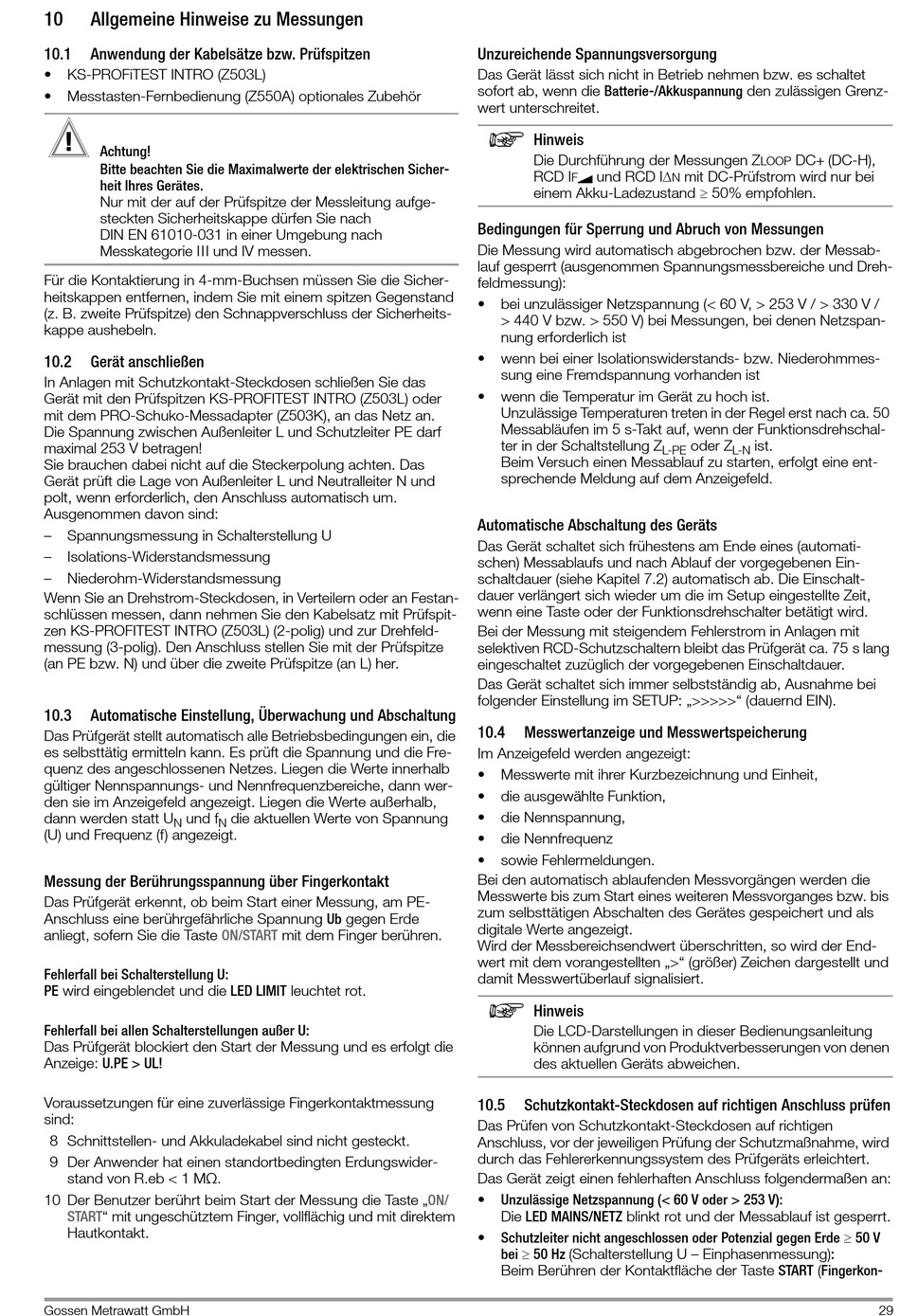

10 Allgemeine Hinweise zu Messungen
10.1 Anwendung der Kabelsätze bzw. Prüfspitzen
• KS-PROFiTEST INTRO (Z503L)
• Messtasten-Fernbedienung (Z550A) optionales Zubehör
!
Achtung!
Bitte beachten Sie die Maximalwerte der elektrischen Sicher-
heit Ihres Gerätes.
Nur mit der auf der Prüfspitze der Messleitung aufge-
steckten Sicherheitskappe dürfen Sie nach
DIN EN 61010-031 in einer Umgebung nach
Messkategorie III und IV messen.
Für die Kontaktierung in 4-mm-Buchsen müssen Sie die Sicher-
heitskappen entfernen, indem Sie mit einem spitzen Gegenstand
(z. B. zweite Prüfspitze) den Schnappverschluss der Sicherheits-
kappe aushebeln.
10.2 Gerät anschließen
In Anlagen mit Schutzkontakt-Steckdosen schließen Sie das
Gerät mit den Prüfspitzen KS-PROFITEST INTRO (Z503L) oder
mit dem PRO-Schuko-Messadapter (Z503K), an das Netz an.
Die Spannung zwischen Außenleiter L und Schutzleiter PE darf
maximal 253 V betragen!
Sie brauchen dabei nicht auf die Steckerpolung achten. Das
Gerät prüft die Lage von Außenleiter L und Neutralleiter N und
polt, wenn erforderlich, den Anschluss automatisch um.
Ausgenommen davon sind:
– Spannungsmessung in Schalterstellung U
– Isolations-Widerstandsmessung
– Niederohm-Widerstandsmessung
Wenn Sie an Drehstrom-Steckdosen, in Verteilern oder an Festan-
schlüssen messen, dann nehmen Sie den Kabelsatz mit Prüfspit-
zen KS-PROFITEST INTRO (Z503L) (2-polig) und zur Drehfeld-
messung (3-polig). Den Anschluss stellen Sie mit der Prüfspitze
(an PE bzw. N) und über die zweite Prüfspitze (an L) her.
10.3 Automatische Einstellung, Überwachung und Abschaltung
Das Prüfgerät stellt automatisch alle Betriebsbedingungen ein, die
es selbsttätig ermitteln kann. Es prüft die Spannung und die Fre-
quenz des angeschlossenen Netzes. Liegen die Werte innerhalb
gültiger Nennspannungs- und Nennfrequenzbereiche, dann wer-
den sie im Anzeigefeld angezeigt. Liegen die Werte außerhalb,
dann werden statt U und f
N
(U) und Frequenz (f) angezeigt.
Messung der Berührungsspannung über Fingerkontakt
Das Prüfgerät erkennt, ob beim Start einer Messung, am PE-
Anschluss eine berührgefährliche Spannung Ub gegen Erde
anliegt, sofern Sie die Taste
Fehlerfall bei Schalterstellung U:
PE wird eingeblendet und die LED LIMIT leuchtet rot.
Fehlerfall bei allen Schalterstellungen außer U:
Das Prüfgerät blockiert den Start der Messung und es erfolgt die
Anzeige: U.PE > UL!
Voraussetzungen für eine zuverlässige Fingerkontaktmessung
sind:
8 Schnittstellen- und Akkuladekabel sind nicht gesteckt.
9 Der Anwender hat einen standortbedingten Erdungswider-
stand von R.eb < 1 MΩ.
10 Der Benutzer berührt beim Start der Messung die Taste
START" mit ungeschütztem Finger, vollflächig und mit direktem
Hautkontakt.
Gossen Metrawatt GmbH
die aktuellen Werte von Spannung
N
ON/START mit dem Finger berühren.
Unzureichende Spannungsversorgung
Das Gerät lässt sich nicht in Betrieb nehmen bzw. es schaltet
sofort ab, wenn die Batterie-/Akkuspannung den zulässigen Grenz-
wert unterschreitet.
Hinweis
Die Durchführung der Messungen Z
RCD I
F
einem Akku-Ladezustand  50% empfohlen.
Bedingungen für Sperrung und Abruch von Messungen
Die Messung wird automatisch abgebrochen bzw. der Messab-
lauf gesperrt (ausgenommen Spannungsmessbereiche und Dreh-
feldmessung):
• bei unzulässiger Netzspannung (< 60 V, > 253 V / > 330 V /
> 440 V bzw. > 550 V) bei Messungen, bei denen Netzspan-
nung erforderlich ist
• wenn bei einer Isolationswiderstands- bzw. Niederohmmes-
sung eine Fremdspannung vorhanden ist
• wenn die Temperatur im Gerät zu hoch ist.
Unzulässige Temperaturen treten in der Regel erst nach ca. 50
Messabläufen im 5 s-Takt auf, wenn der Funktionsdrehschal-
ter in der Schaltstellung Z
Beim Versuch einen Messablauf zu starten, erfolgt eine ent-
sprechende Meldung auf dem Anzeigefeld.
Automatische Abschaltung des Geräts
Das Gerät schaltet sich frühestens am Ende eines (automati-
schen) Messablaufs und nach Ablauf der vorgegebenen Ein-
schaltdauer (siehe Kapitel 7.2) automatisch ab. Die Einschalt-
dauer verlängert sich wieder um die im Setup eingestellte Zeit,
wenn eine Taste oder der Funktionsdrehschalter betätigt wird.
Bei der Messung mit steigendem Fehlerstrom in Anlagen mit
selektiven RCD-Schutzschaltern bleibt das Prüfgerät ca. 75 s lang
eingeschaltet zuzüglich der vorgegebenen Einschaltdauer.
Das Gerät schaltet sich immer selbstständig ab, Ausnahme bei
folgender Einstellung im SETUP: „>>>>>" (dauernd EIN).
10.4 Messwertanzeige und Messwertspeicherung
Im Anzeigefeld werden angezeigt:
• Messwerte mit ihrer Kurzbezeichnung und Einheit,
• die ausgewählte Funktion,
• die Nennspannung,
• die Nennfrequenz
• sowie Fehlermeldungen.
Bei den automatisch ablaufenden Messvorgängen werden die
Messwerte bis zum Start eines weiteren Messvorganges bzw. bis
zum selbsttätigen Abschalten des Gerätes gespeichert und als
digitale Werte angezeigt.
Wird der Messbereichsendwert überschritten, so wird der End-
wert mit dem vorangestellten „>" (größer) Zeichen dargestellt und
damit Messwertüberlauf signalisiert.
Hinweis
Die LCD-Darstellungen in dieser Bedienungsanleitung
können aufgrund von Produktverbesserungen von denen
des aktuellen Geräts abweichen.
10.5 Schutzkontakt-Steckdosen auf richtigen Anschluss prüfen
Das Prüfen von Schutzkontakt-Steckdosen auf richtigen
Anschluss, vor der jeweiligen Prüfung der Schutzmaßnahme, wird
durch das Fehlererkennungssystem des Prüfgeräts erleichtert.
Das Gerät zeigt einen fehlerhaften Anschluss folgendermaßen an:
„ON/ • Unzulässige Netzspannung (< 60 V oder > 253 V):
Die LED MAINS/NETZ blinkt rot und der Messablauf ist gesperrt.
• Schutzleiter nicht angeschlossen oder Potenzial gegen Erde 50 V
bei  50 Hz (Schalterstellung U – Einphasenmessung):
Beim Berühren der Kontaktfläche der Taste START (Fingerkon-
LOOP
und RCD I mit DC-Prüfstrom wird nur bei
N
oder Z ist.
L-PE L-N
DC+ (DC-H),
