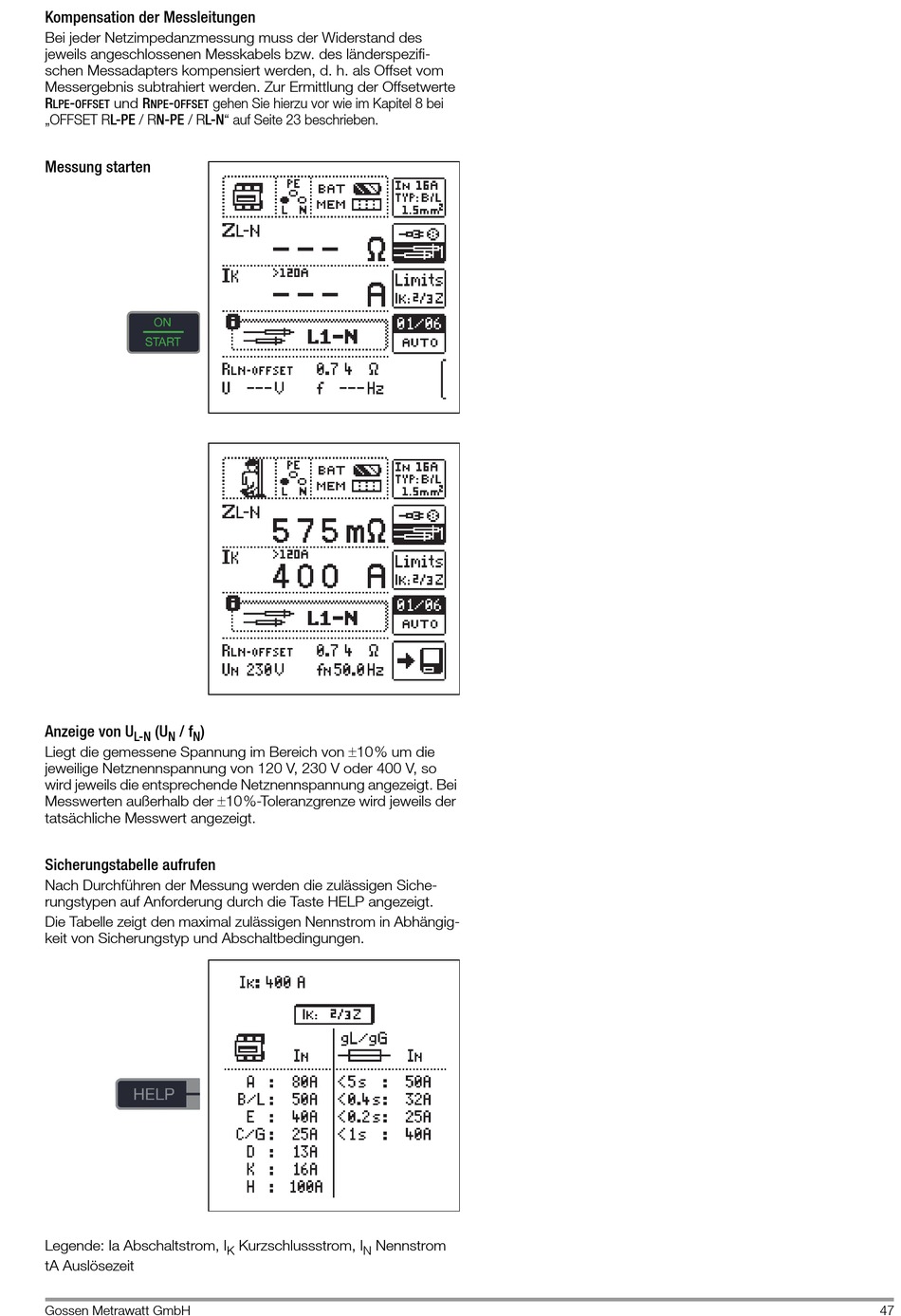

Kompensation der Messleitungen
Bei jeder Netzimpedanzmessung muss der Widerstand des
jeweils angeschlossenen Messkabels bzw. des länderspezifi-
schen Messadapters kompensiert werden, d. h. als Offset vom
Messergebnis subtrahiert werden. Zur Ermittlung der Offsetwerte
R - und R - gehen Sie hierzu vor wie im Kapitel 8 bei
LPE OFFSET NPE OFFSET
„OFFSET RL-PE / RN-PE / RL-N" auf Seite 23 beschrieben.
Messung starten
Anzeige von U (U / f )
L-N N N
Liegt die gemessene Spannung im Bereich von 10% um die
jeweilige Netznennspannung von 120 V, 230 V oder 400 V, so
wird jeweils die entsprechende Netznennspannung angezeigt. Bei
Messwerten außerhalb der 10%-Toleranzgrenze wird jeweils der
tatsächliche Messwert angezeigt.
Sicherungstabelle aufrufen
Nach Durchführen der Messung werden die zulässigen Siche-
rungstypen auf Anforderung durch die Taste HELP angezeigt.
Die Tabelle zeigt den maximal zulässigen Nennstrom in Abhängig-
keit von Sicherungstyp und Abschaltbedingungen.
Legende: Ia Abschaltstrom, I
tA Auslösezeit
Gossen Metrawatt GmbH
Kurzschlussstrom, I Nennstrom
K N
