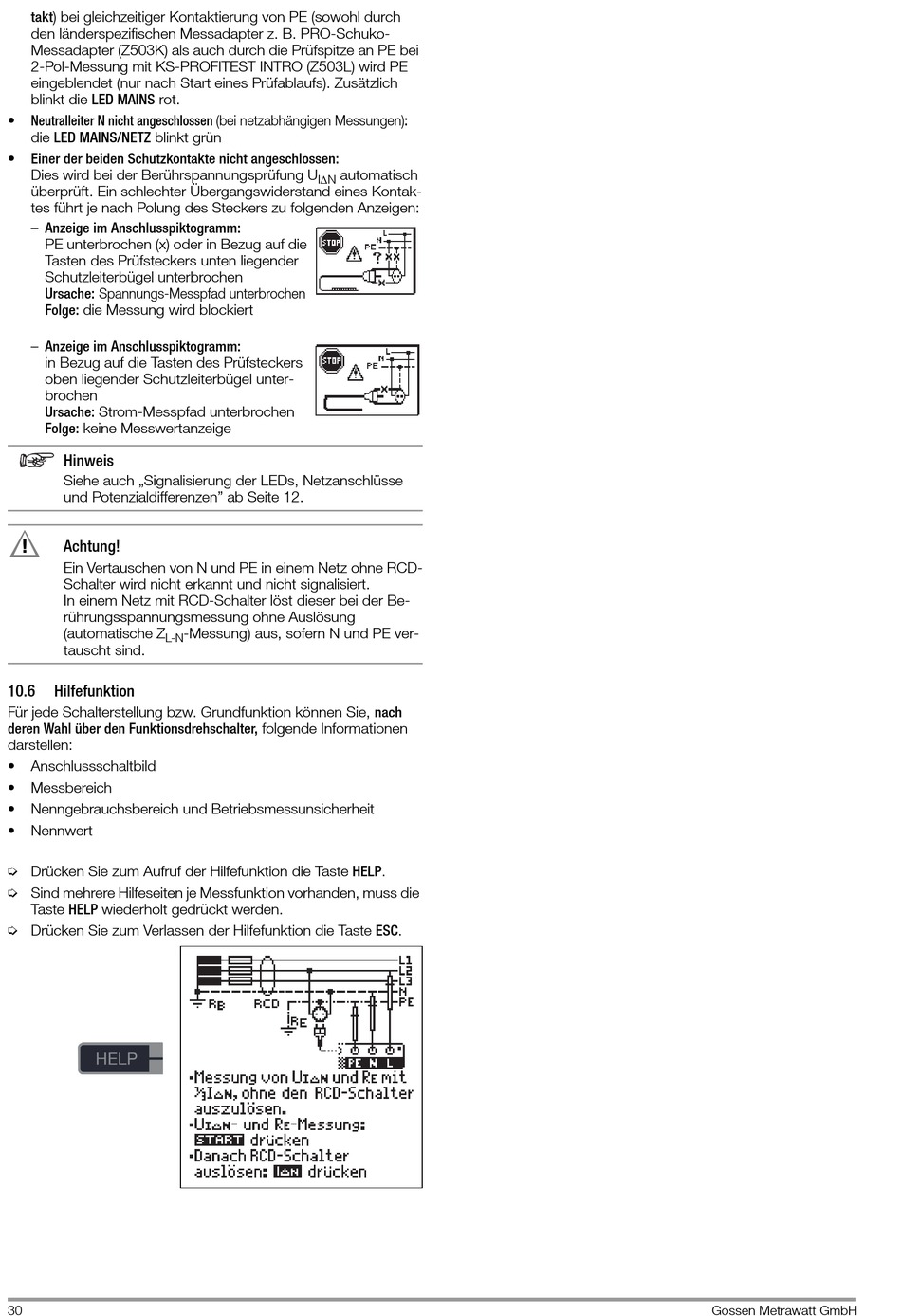

takt) bei gleichzeitiger Kontaktierung von PE (sowohl durch
den länderspezifischen Messadapter z. B. PRO-Schuko-
Messadapter (Z503K) als auch durch die Prüfspitze an PE bei
2-Pol-Messung mit KS-PROFITEST INTRO (Z503L) wird PE
eingeblendet (nur nach Start eines Prüfablaufs). Zusätzlich
blinkt die LED MAINS rot.
• Neutralleiter N nicht angeschlossen (bei netzabhängigen Messungen):
die LED MAINS/NETZ blinkt grün
• Einer der beiden Schutzkontakte nicht angeschlossen:
Dies wird bei der Berührspannungsprüfung U
überprüft. Ein schlechter Übergangswiderstand eines Kontak-
tes führt je nach Polung des Steckers zu folgenden Anzeigen:
– Anzeige im Anschlusspiktogramm:
PE unterbrochen (x) oder in Bezug auf die
Tasten des Prüfsteckers unten liegender
Schutzleiterbügel unterbrochen
Ursache: Spannungs-Messpfad unterbrochen
Folge: die Messung wird blockiert
– Anzeige im Anschlusspiktogramm:
in Bezug auf die Tasten des Prüfsteckers
oben liegender Schutzleiterbügel unter-
brochen
Ursache: Strom-Messpfad unterbrochen
Folge: keine Messwertanzeige
Hinweis
Siehe auch „Signalisierung der LEDs, Netzanschlüsse
und Potenzialdifferenzen" ab Seite 12.
! Achtung!
Ein Vertauschen von N und PE in einem Netz ohne RCD-
Schalter wird nicht erkannt und nicht signalisiert.
In einem Netz mit RCD-Schalter löst dieser bei der Be-
rührungsspannungsmessung ohne Auslösung
(automatische Z
L-N
tauscht sind.
10.6

Hilfefunktion

Für jede Schalterstellung bzw. Grundfunktion können Sie, nach
deren Wahl über den Funktionsdrehschalter, folgende Informationen
darstellen:
• Anschlussschaltbild
• Messbereich
• Nenngebrauchsbereich und Betriebsmessunsicherheit
• Nennwert
➭ Drücken Sie zum Aufruf der Hilfefunktion die Taste HELP.
➭ Sind mehrere Hilfeseiten je Messfunktion vorhanden, muss die
Taste HELP wiederholt gedrückt werden.
➭ Drücken Sie zum Verlassen der Hilfefunktion die Taste ESC.
30
automatisch
IN
-Messung) aus, sofern N und PE ver-
