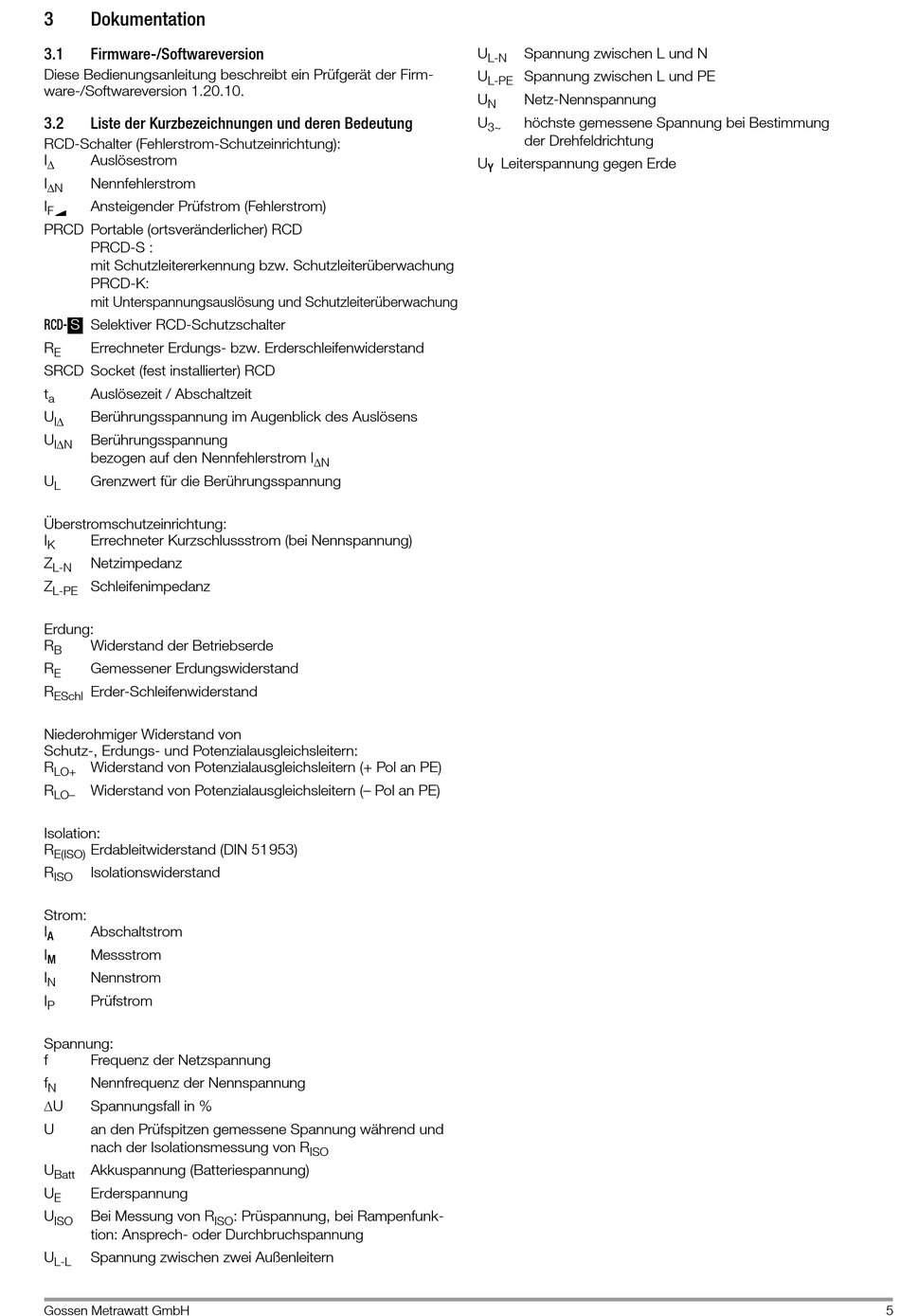

3 Dokumentation
3.1 Firmware-/Softwareversion
Diese Bedienungsanleitung beschreibt ein Prüfgerät der Firm-
ware-/Softwareversion 1.20.10.
3.2 Liste der Kurzbezeichnungen und deren Bedeutung
RCD-Schalter (Fehlerstrom-Schutzeinrichtung):
I Auslösestrom

I Nennfehlerstrom
N
I Ansteigender Prüfstrom (Fehlerstrom)
F
PRCD Portable (ortsveränderlicher) RCD
PRCD-S :
mit Schutzleitererkennung bzw. Schutzleiterüberwachung
PRCD-K:
mit Unterspannungsauslösung und Schutzleiterüberwachung
S
RCD- Selektiver RCD-Schutzschalter
R Errechneter Erdungs- bzw. Erderschleifenwiderstand
E
SRCD Socket (fest installierter) RCD
t Auslösezeit / Abschaltzeit
a
U Berührungsspannung im Augenblick des Auslösens
I
U Berührungsspannung
IN
bezogen auf den Nennfehlerstrom I
U Grenzwert für die Berührungsspannung
L
Überstromschutzeinrichtung:
I Errechneter Kurzschlussstrom (bei Nennspannung)
K
Z Netzimpedanz
L-N
Z Schleifenimpedanz
L-PE
Erdung:
R Widerstand der Betriebserde
B
R Gemessener Erdungswiderstand
E
R Erder-Schleifenwiderstand
ESchl
Niederohmiger Widerstand von
Schutz-, Erdungs- und Potenzialausgleichsleitern:
R Widerstand von Potenzialausgleichsleitern (+ Pol an PE)
LO+
R Widerstand von Potenzialausgleichsleitern (– Pol an PE)
LO–
Isolation:
R Erdableitwiderstand (DIN 51953)
E(ISO)
R Isolationswiderstand
ISO
Strom:
I Abschaltstrom
A
I Messstrom
M
I Nennstrom
N
I Prüfstrom
P
Spannung:
f Frequenz der Netzspannung
f Nennfrequenz der Nennspannung
N
U
Spannungsfall in %
U an den Prüfspitzen gemessene Spannung während und
nach der Isolationsmessung von R
U Akkuspannung (Batteriespannung)
Batt
U Erderspannung
E
U Bei Messung von R
ISO
tion: Ansprech- oder Durchbruchspannung
U Spannung zwischen zwei Außenleitern
L-L
Gossen Metrawatt GmbH
N
ISO
: Prüspannung, bei Rampenfunk-
ISO
U Spannung zwischen L und N
L-N
U Spannung zwischen L und PE
L-PE
U Netz-Nennspannung
N
U höchste gemessene Spannung bei Bestimmung
3~
der Drehfeldrichtung
U Leiterspannung gegen Erde
Y
