PRotos V2.0 3D Drucker Handbuch

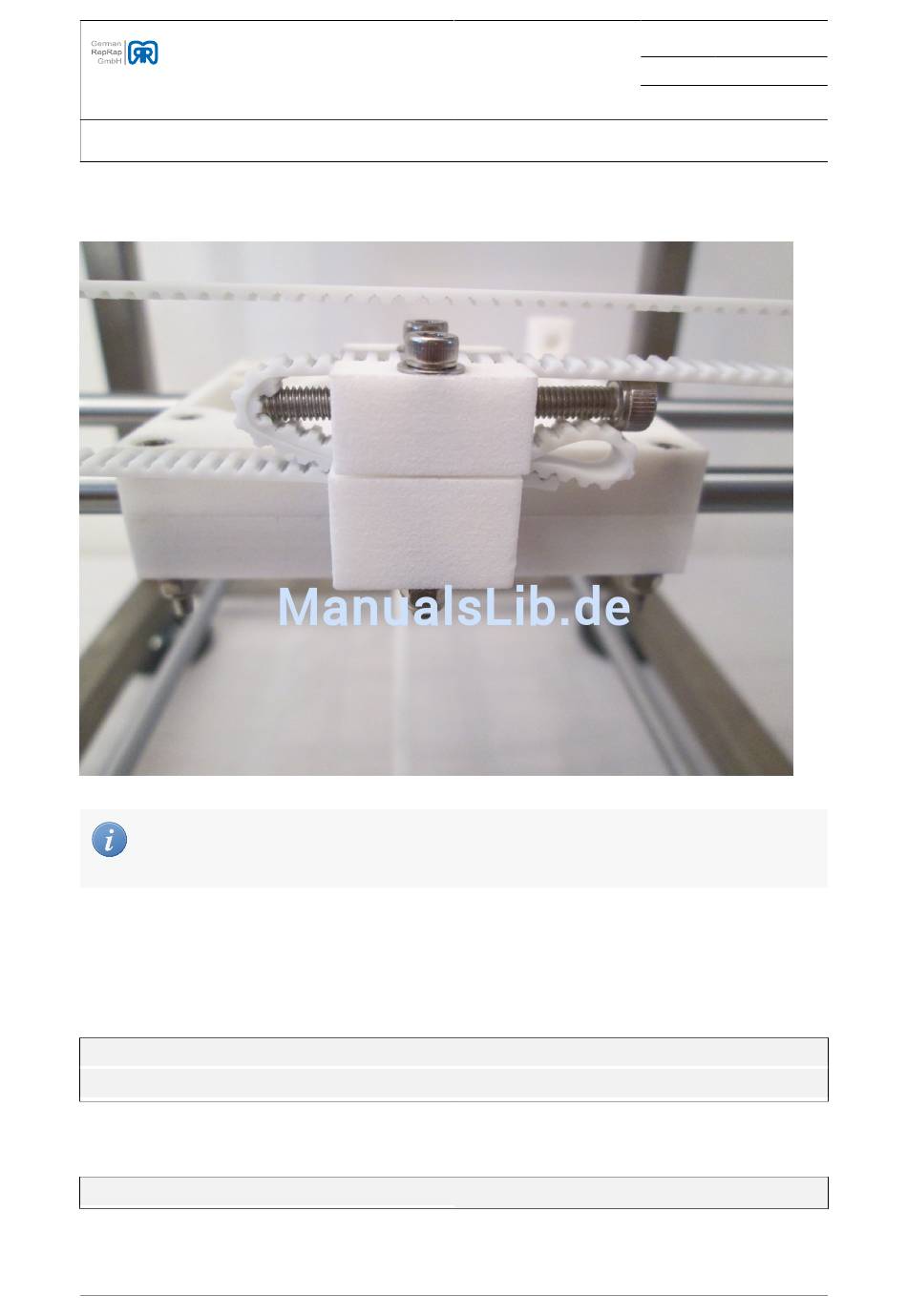

Abbildung 3.71. X-Achsen Schlitten Detail
Gegebenenfalls muss ein kleines Plastik- oder Holzteil zwischen den X-CarriageBeltClamp und
den Riemen gesteckt werden, um diesen richtig einspannen zu können. Alternativ kann der
Riemen wie auf der Abbildung gezeigt ist, dreimal übereinander gelegt werden.

3.7.6. X-Achsen Schlitten

Tabelle 3.23. Materialliste X-Achsen Schlitten (100270.14)
12x M3 Unterlegscheibe
12x M3x25 Zylinderkopfschraube
Tabelle 3.24. Materialliste X-Achsen Schlitten
1x X-Carriage (vormontiert)
© German RepRap GmbH
2x X-CarriageClamp [S. 29]
12x M3 selbstsichernde Mutter
Seite 82 /
Revision 352
Stand 23.12.2013 14:03
Kapitel 3. Aufbau › X-Achse
