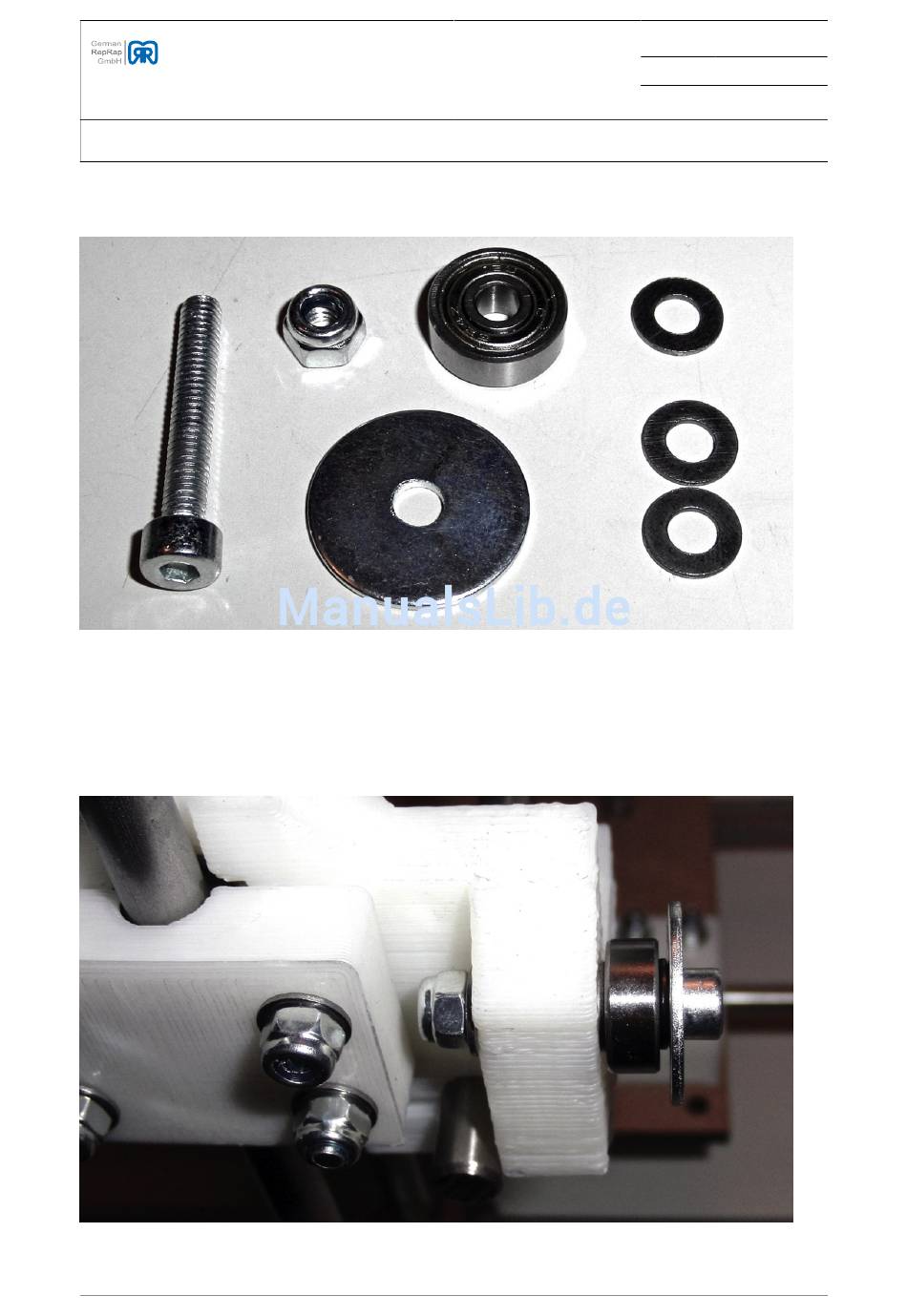

Abbildung 3.65. Zahnriemenführung Materialübersicht
Das Kugellager wird, wie im Bild
zwei Unterlegscheiben eingeschlossen. Nach der Montage muss sich das Kugellager noch leichtgängig bewegen
können. Die große Unterlegscheibe verhindert dabei ein Abrutschen des Zahnriemens vom Kugellager.
Abbildung 3.66. Zahnriemenführung Abschluss
