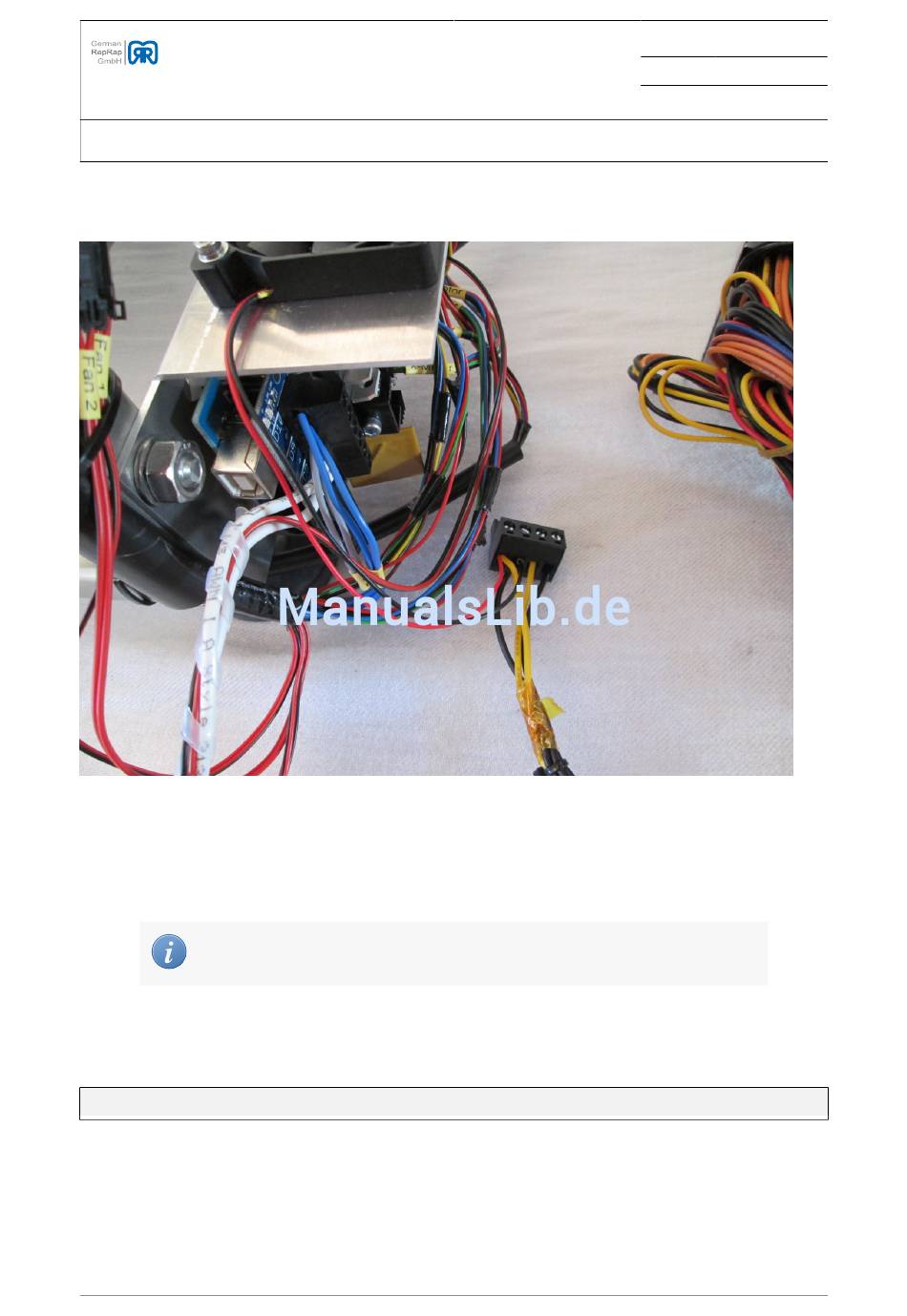

Abbildung 3.227. Anschluss Elektroniklüfter
Die Anschlussleitungen (Schwarz und Rot) des Rampslüfter werden auf die passende Länge
gekürzt. Die gelbe Leitung kann ganz oben am Lüfter abgezwickt werden. Nun wird der
vordere Bereich(ca.3mm) des Kabels abisoliert und mit in die Anschlussbuchse des Ramps
geschraubt. Dabei muss das rote Kabel mit einem gelben Kabel und das schwarze Kabel
zusammen mit einem schwarzen Kabel in einen Schraubplatz gelegt werden.
Für eine noch bessere Verbindung könnten Aderendhülsen verwendet werden.
Tabelle 3.77. Kabelbündelung am Extruder DD
2x Kabelbinderklebepad
© German RepRap GmbH
Kapitel 3. Aufbau › Die Verkabelung
2x Kabelbinder 100mm
