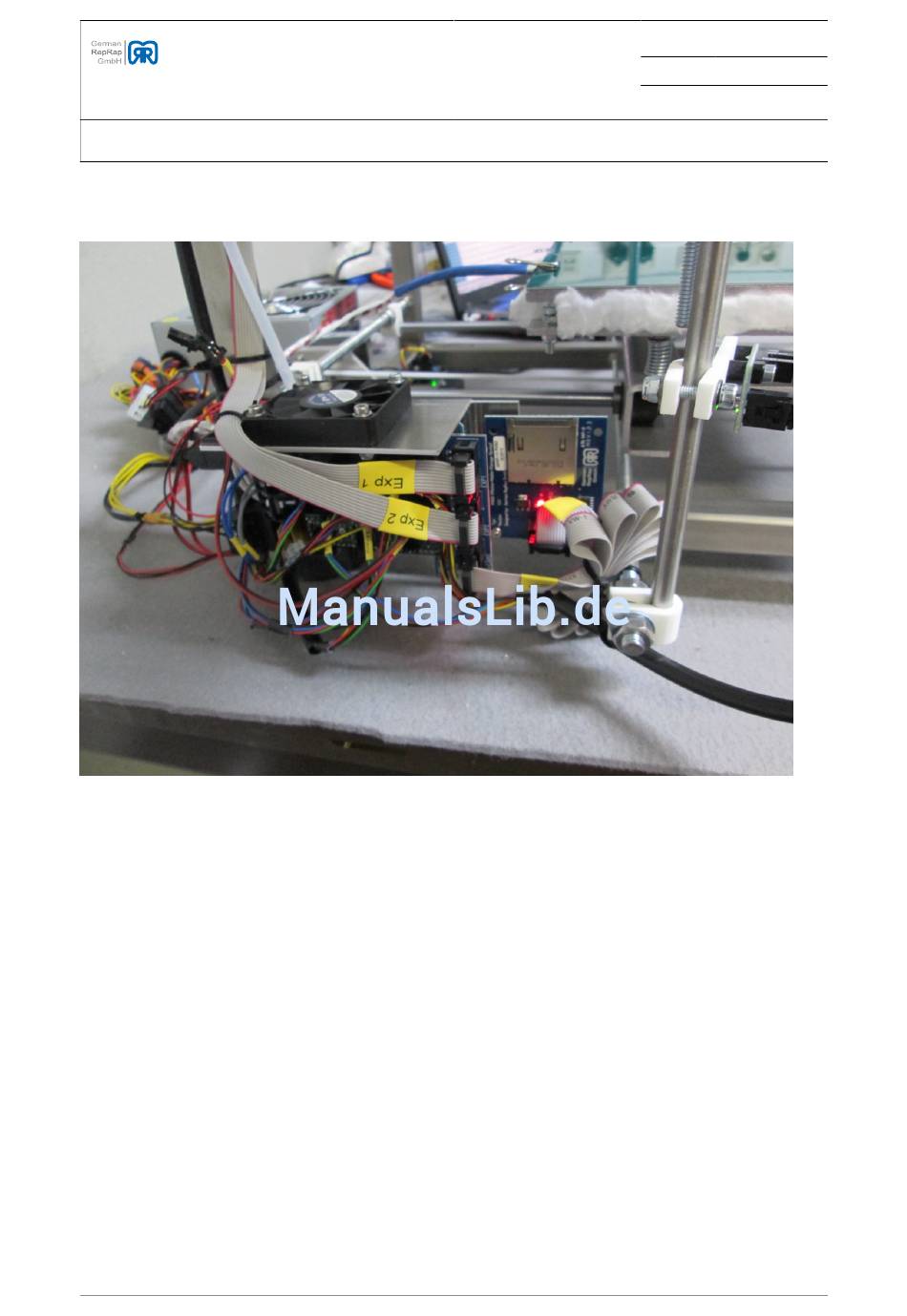

Abbildung 3.235. Anschluss des LCD-Displays
Um das LCD Display anschließen zu können wird eine Adapterplatine zusammengelötet und
auf das Ramps aufgesteckt. Mit den beiden Flachbandkabeln "Exp1" und "Exp2" kann das
Display genutzt werden.
