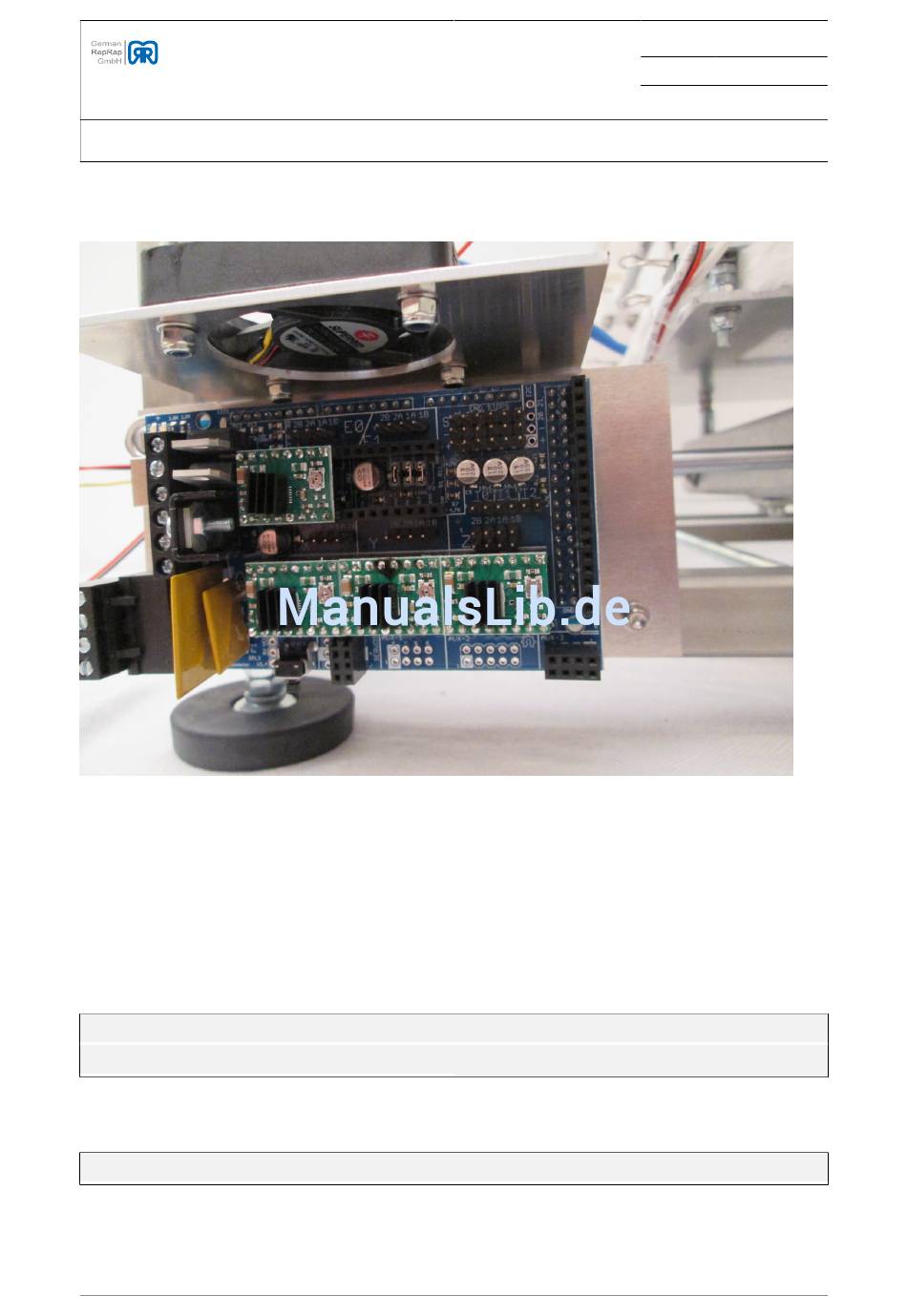

Abbildung 3.194. Elektronikhalter Montage (Teil 2)
Die Kühlkörper müssen wie im Bild zu sehen ist, im Luftstrom des Lüfters liegen, um eine kühlende Funktion
zu erfüllen.
3.13.1.5. Ramps-Lüfter
Tabelle 3.64. Materialliste Ramps-Lüfter (100270.18)
4x M3x18 Zylinderkopfschraube
4x M3 Unterlegscheibe
Tabelle 3.65. Materialliste Ramps-Lüfter
1x Lüfter, 50mm
© German RepRap GmbH
4x M3 selbstsichernde Mutter
1x Fertig montierter Elektronikhalter
Seite 193 /
Revision 352
Stand 23.12.2013 14:03
