PRotos V2.0 3D Drucker Handbuch

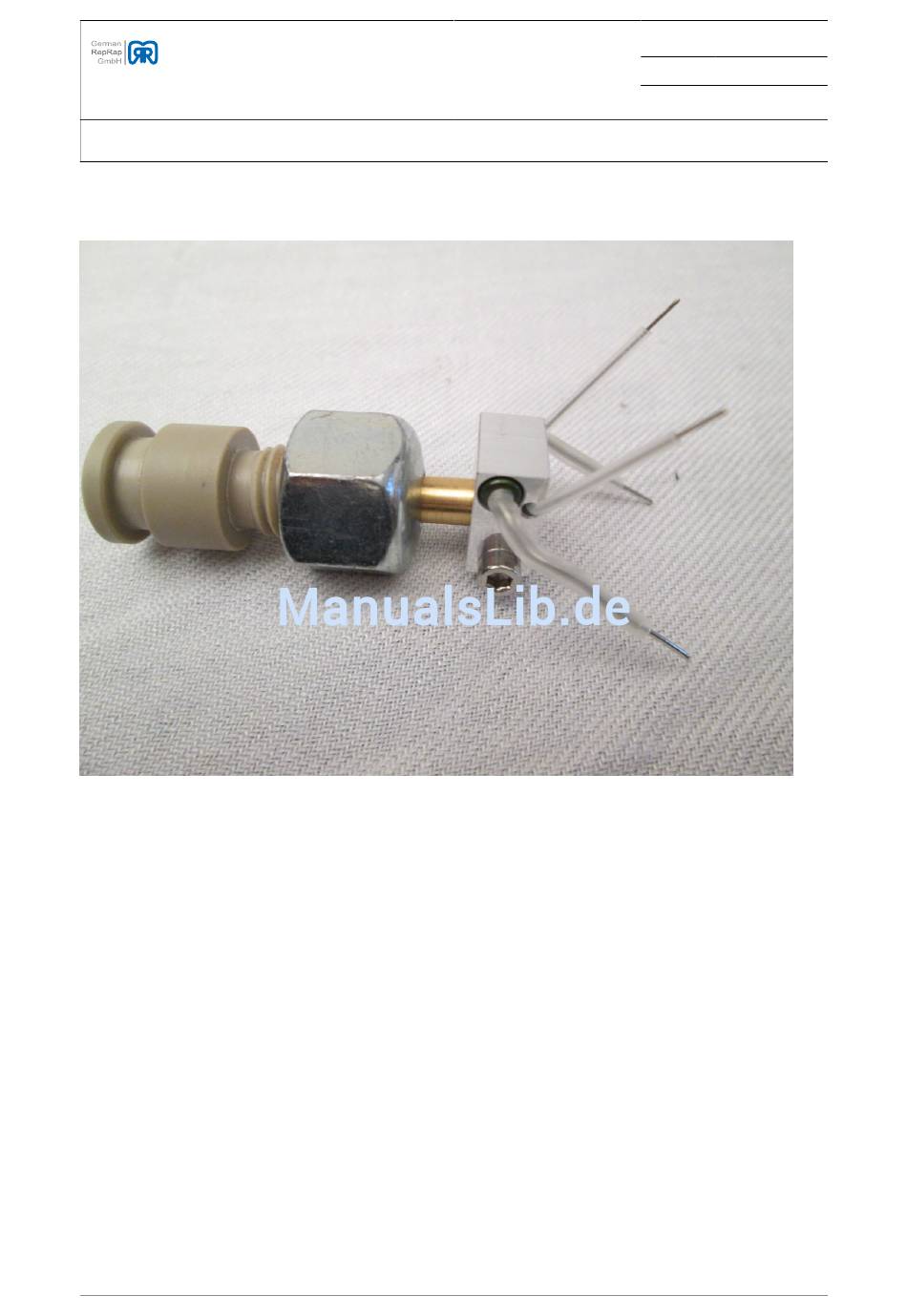

Abbildung 3.92. Hot-End Abschluss (HW)
Der Heizblock sollte bündig mit dem Kegelbegin(unterster Bereich der Düse) abschließen. Der
Thermistor(Widerstand mit dem kleineren Durchmesser) sollte, wie in der oben dargestellten Abbildung gezeigt
ist, näher als der Heizwiderstand, an der Düsenöffnung montiert werden.

3.10. Der Extruder

Der PRotos wird in der Basisausstattung mit einem Direct-Drive-Extruder ausgeliefert. Zusätzlich dazu besteht
die Möglichkeit ihn mit einem zweiten Extruder zu erweitern.
In dieser Anleitung werden drei verschiedene Möglichkeiten dargestellt:
• Direct-Drive-Extruder Single [S. 101]
• Upgrade-Kit Direct-Drive-Extruder Dual [S. 118]
• Direct-Drive-2-Extruder-Single
Das Upgrade-Kit beschreibt den Zustand, dass zunächst der DD-Extruder Single montiert wurde und jetzt mit
einem Upgrade-Kit auf den DD-Extruder Dual erweitert werden soll.
