PRotos V2.0 3D Drucker Handbuch

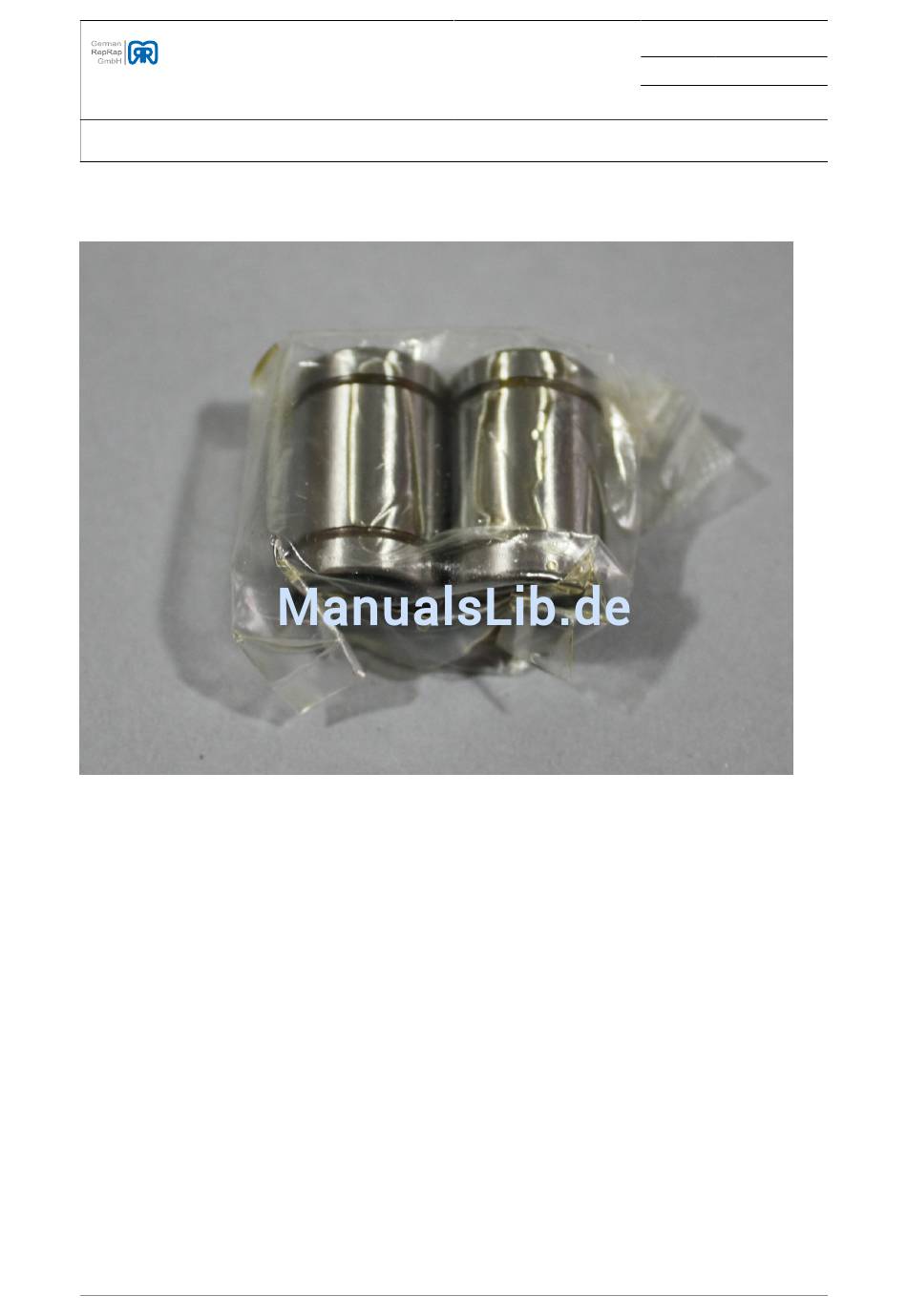

Abbildung 3.58. X-Achsen Führungsstangen Materialübersicht 2
Zunächst werden auf jede Edelstahlstange zwei Linearlager aufgeschoben. Anschließend werden die 2
Edelstahlstangen zwischen den X-Motor Mount und 2 X-Shaft Clamps gesteckt. Diese Kunststoffteile werden
mit 8 M4x25 Zylinderkopfschrauben, 16 M4 Unterlegscheiben und 8 M8 selbstsichernden Muttern, wie auf
dem unten gezeigten Bild, fest verschraubt, sodass die Edelstahlstangen leicht nach außen ragen und fest
eingeklemmt sind. Auf das andere Ende der Edelstahlstangen wird dann der X-Idler mit den verbleibenden 2 X-
Shaft Clamps, 8 M4x25 Zylinderkopfschrauben, 16 M4 Unterlegscheiben und 8 M8 selbstsichernden Muttern
montiert.
