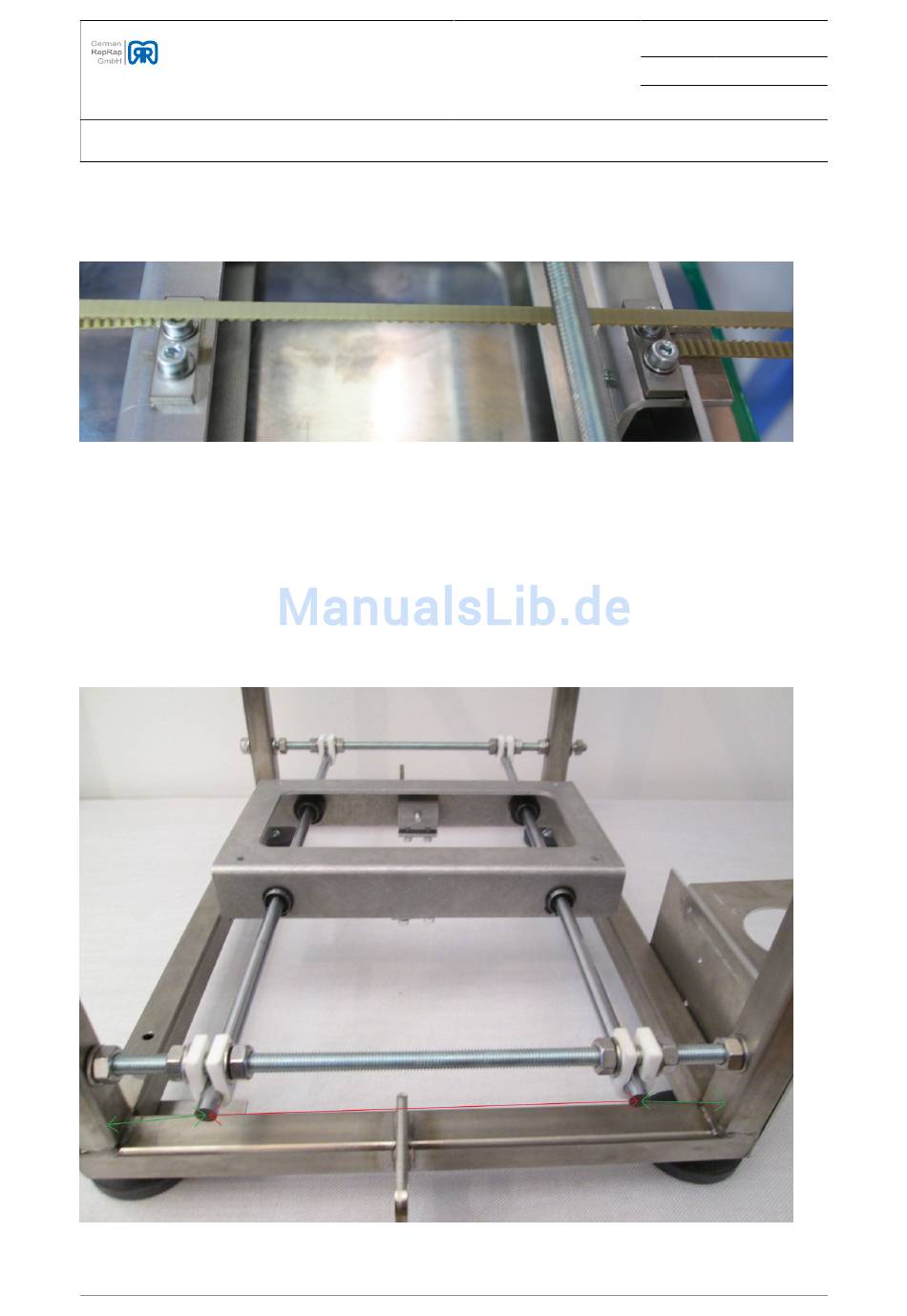

Abbildung 3.33. Spätere fertige Montage des Y-Riemenspanners, der Y-Riemenklemmen, Schrauben und

Unterlegscheiben

Nun wird der Y-Schlitten auf die Edelstahlstangen, 410 mm geschoben und die Edelstahlstangen in die
Bar Clamps zunächst an einer Maschinenseite gesteckt. Anschließend werden die Edelstahlstangen auch
in die Bar Clamps an der anderen Maschinenseite gesteckt. Die Bar Clamps sollten hierbei so positioniert
werden, dass die Edelstahlstangen an ihren beiden Enden jeweils einen Abstand von 160 mm zueinander
haben, um ein reibungsloses Gleiten des Y-Schlittens auf diesen gewährleisten zu können. Danach werden die
Edelstahlstangen so ausgerichtet, dass sie zum Rahmen jeweils gleich weit entfernt sind (siehe folgendes Bild).
Abbildung 3.34. Führungswellen Abschluss
