PRotos V2.0 3D Drucker Handbuch

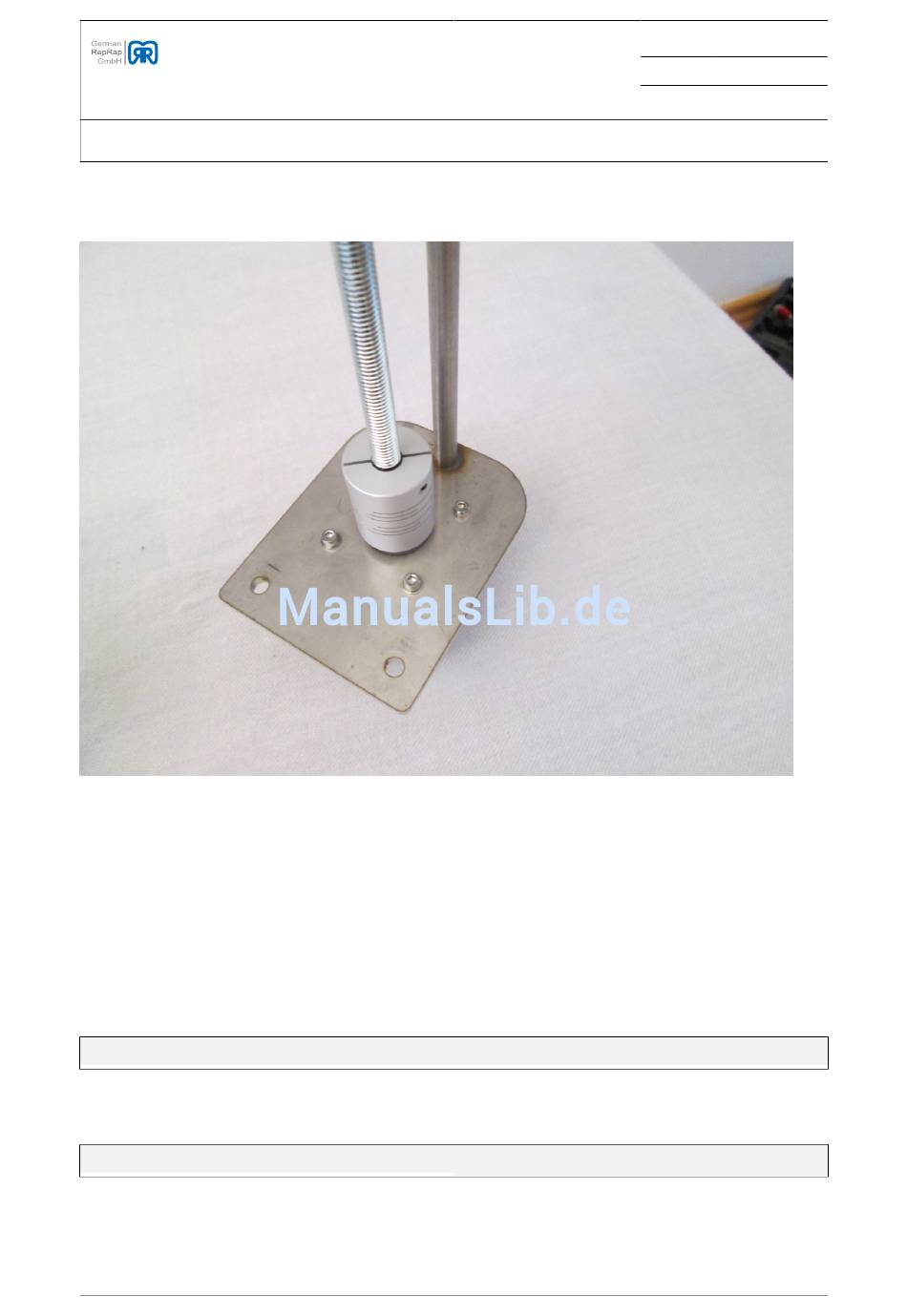

Abbildung 3.44. Fertig montierte Teile: Motor, Kupplung, Gewindestange und Z-Achsen-Halterung
Danach werden Gewindestange, Kupplung und Motor, wie auf obigem Bild durch die Öffnung des Z-Motor-
Halters gesteckt und der Motor mit den M3x8 Zylinderkopfschrauben und M3 Unterlegscheiben an den Z-
Motor-Halter geschraubt.

3.6.2. Z-Achsen-Halterung Fixierung

Tabelle 3.10. Materialliste Z-Achsen-Halterung Fixierung (100270.6)
4x M5 Unterlegscheibe
Tabelle 3.11. Materialliste Z-Achsen-Halterung Fixierung
2x Z-Achsen-Halterung
© German RepRap GmbH
4x M5x16 Zylinderkopfschraube
Seite 59 /
Revision 352
Stand 23.12.2013 14:03
Kapitel 3. Aufbau › Z-Achse
59 /
