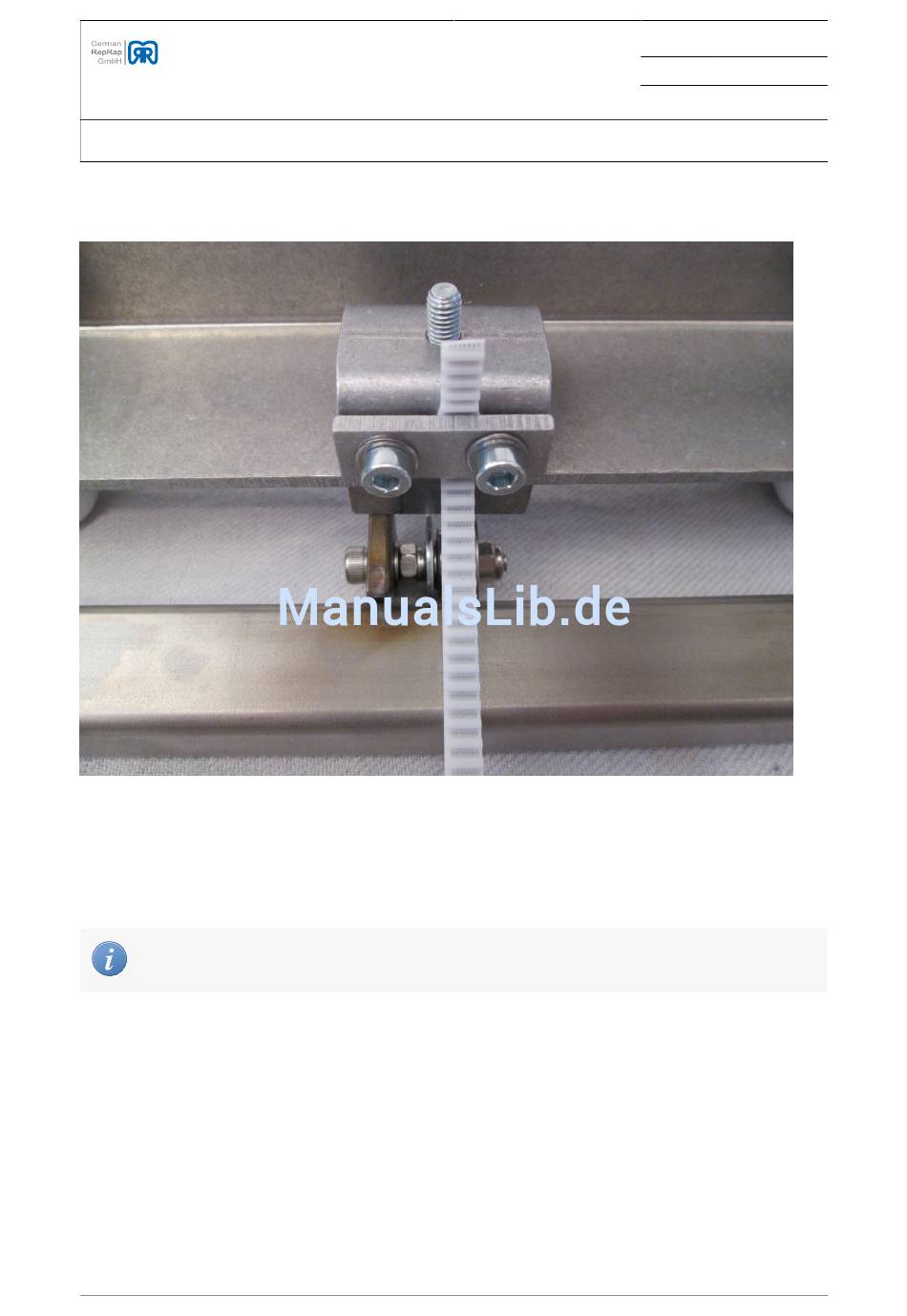

Abbildung 3.39. Zahnriemenführung fertig montiert
Nun den Zahnriemen so um das Kugellager (siehe obiges Bild) und um den Motor legen, dass er wie im unteren
Bild, in die Riemenklemmen eingespannt werden kann. Die Inbus-Schrauben zum Schluss festdrehen und den
Zahnriemen mit dem Riemenspanner feinjustieren. Falls der Zahnriemen zu lang ist kann dieser abgeschnitten
werden.
Das Abschneiden der Zahnriemen kann man auch am Ende des Aufbaus vornehmen. Es sollten
einige Zentimeter als Reserve stehengelassen werden.
