PRotos V2.0 3D Drucker Handbuch

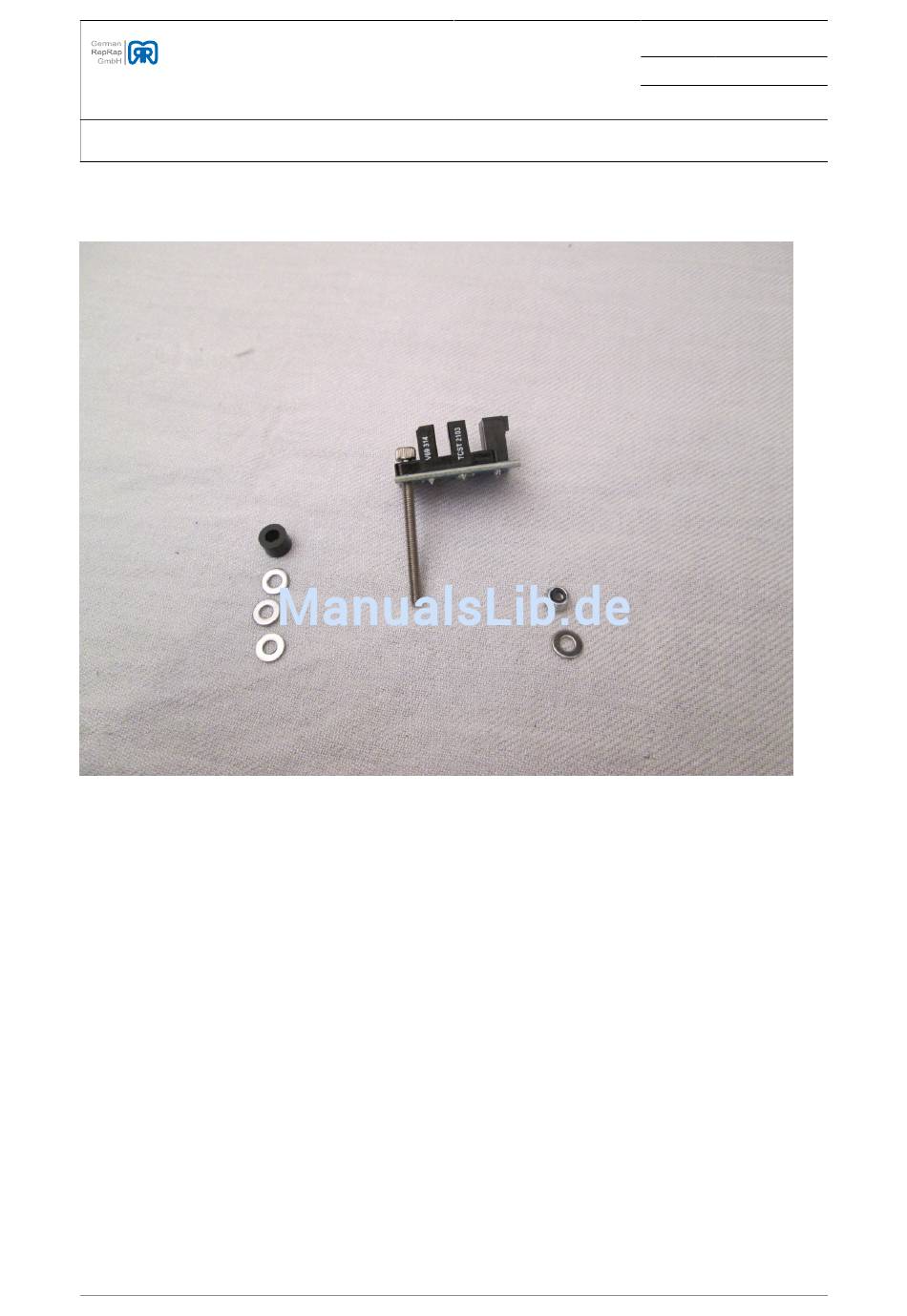

Abbildung 3.197. Opto Endstop - X-Achse Materialübersicht
Zum Unterbrechen der Lichtschranke der X-Achse befindet sich am X-Carriage eine Möglichkeit zur
Befestigung eines Blechs (siehe folgendes Bild). An dieser Seite kann die Halterung des X-Achsengestänges zur
Befestigung genutzt werden. Dafür wird die vorhandene M4x25 Zylinderkopfschraube samt Unterlegscheibe
und Mutter entfernt und durch eine M3 Zylinderkopfschraube ersetzt, da nur diese durch die Bohrung im
Endstop passt. Die Distanzhülse verhindert die Berührung mit den Zylinderkopfschrauben.Es werden unter die
Distanzhülse noch drei der M3 Unterlegscheiben gelget um die Höhe des Optos soweit anzuheben, dass keine
Kontakte auf der Unterseite der Platine die anderen Schraubenköpfe berühren kann.
© German RepRap GmbH
Seite 196 /
Revision 352
Stand 23.12.2013 14:03
Kapitel 3. Aufbau › Die Elektronik
196 /
