PRotos V2.0 3D Drucker Handbuch

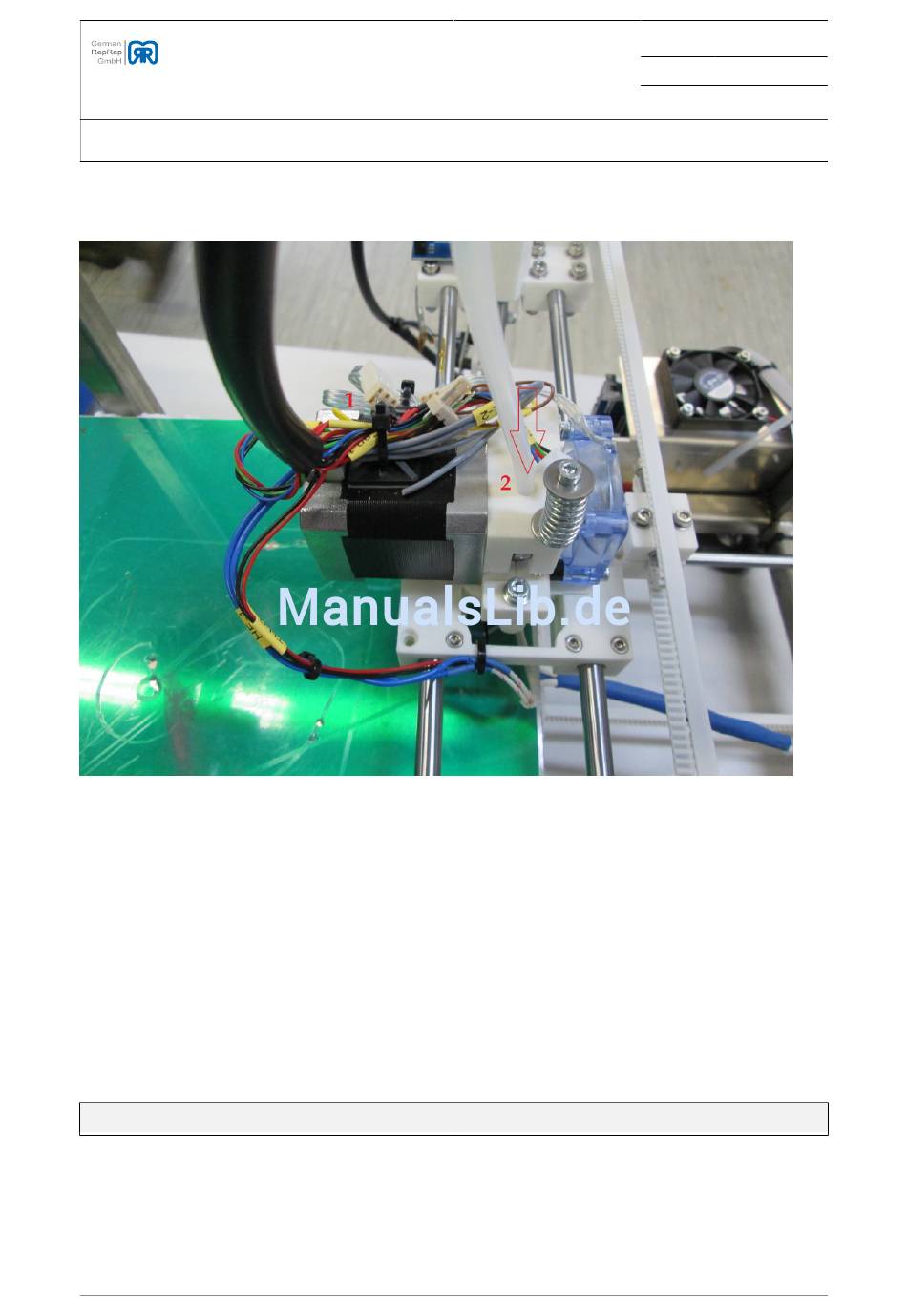

Abbildung 3.212. Montage des Bowden am Kabelbaum 3 (Teil 2)
1 = Der Kabelbaum 3 ist standardmäßig auf 2 Extruder ausgelegt, falls später noch ein weiterer
hinzukommen sollte. Ist nur ein Extruder vorhanden, werden die überflüssigen Kabel einfach
mit Kabelbindern am Kabelbaum fixiert.
2 = Deutlich zu sehen ist hier, wie das Druckmaterial den Bowden verlässt und in den Extruder
geht.

3.14.3. Verkabelung X-Achse

Tabelle 3.74. Materialliste Verkabelung X-Achse
1x Kabelbaum 2
© German RepRap GmbH
Kapitel 3. Aufbau › Die Verkabelung
1xKabelbinder 100mm
