3.14.4. Verkabelung Hot-End

Tabelle 3.75. Materialliste Verkabelung Hot-End
1x Schrumpfschlauch Ø 2,4mm, 16cm
Für den Anschluss des Heizwiderstands und den Thermistor des Hot-Ends werden zwei Kabel benötigt. Das
Kabel des Thermistors (hier schwarz-rot) wird mit einem Crimpstecker versehen. Die Kabellänge sollte dabei
zuvor entsprechend gekürzt werden, damit nicht zu viel überschüssiges Kabel verlegt werden muss. Dabei kann
sich an der Länge des Kabels vom Extrudermotor orientiert werden. Die Kabel werden an die Anschlüsse am
Hot-End gelötet und mit Schrumpfschläuchen isoliert. Wichtig ist hier, dass das Kabel mit dem Crimpstecker
an den Thermistor gelötet wird.

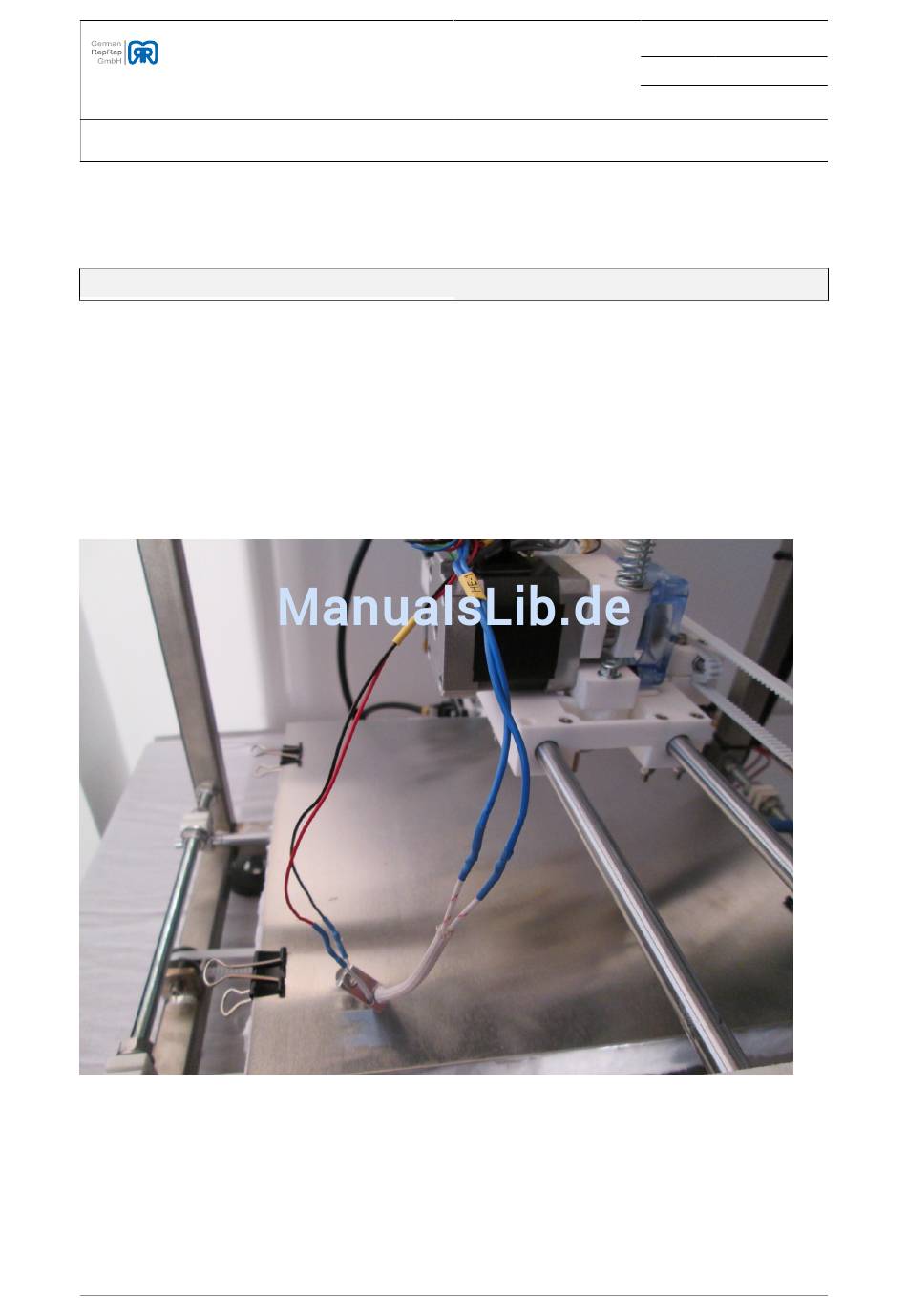

Abbildung 3.215. Verlötung am Hot-End
