3.10.1. DD-Extruder Single (Direct-Drive)

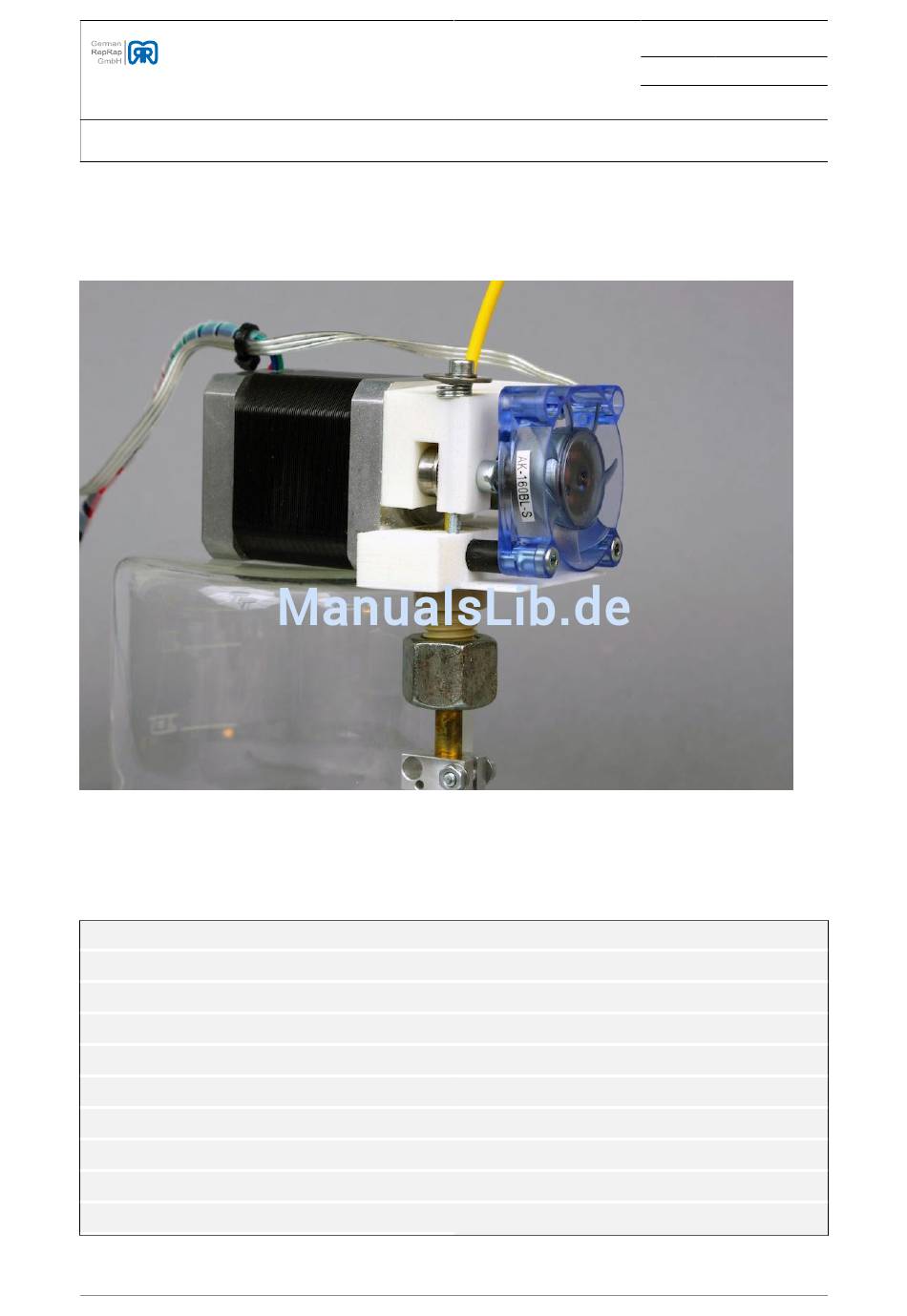

Abbildung 3.93. DD-Extruder Single
In neueren Versionen sieht die Feder aus obigem Bild so aus, wie die auf Bild 2.8.1.87.
Tabelle 3.32. Materialliste DD-Extruder Single (100012)
1x Schrittmotor, NEMA 17
1x Filamentschraube, Direct-Drive
1x Kugellager 624-ZZ
2x Hülse, 5mm
1x Grundplatte-Schrittmotor [S. 26]
1x Druckfeder
1x M3x25 Zylinderkopfschraube
1x M3x60 Zylinderkopfschraube
4x M3 Unterlegscheibe
1x M3 selbstsichernde Mutter
© German RepRap GmbH
1x M3 Madenschraube
1x Extruder Gegenlager, Direct-Drive [S. 24]
1x Distanzhülse, 20mm
1x Grundplatte-Lüfter [S. 25]
1x PEEK-Thermalbarriere
1x Extruder-Lüfter
2x M3x40 Zylinderkopfschraube
1x M4x12 Zylinderkopfschraube
3x M3 Unterlegscheibe, großer AD
