PRotos V2.0 3D Drucker Handbuch

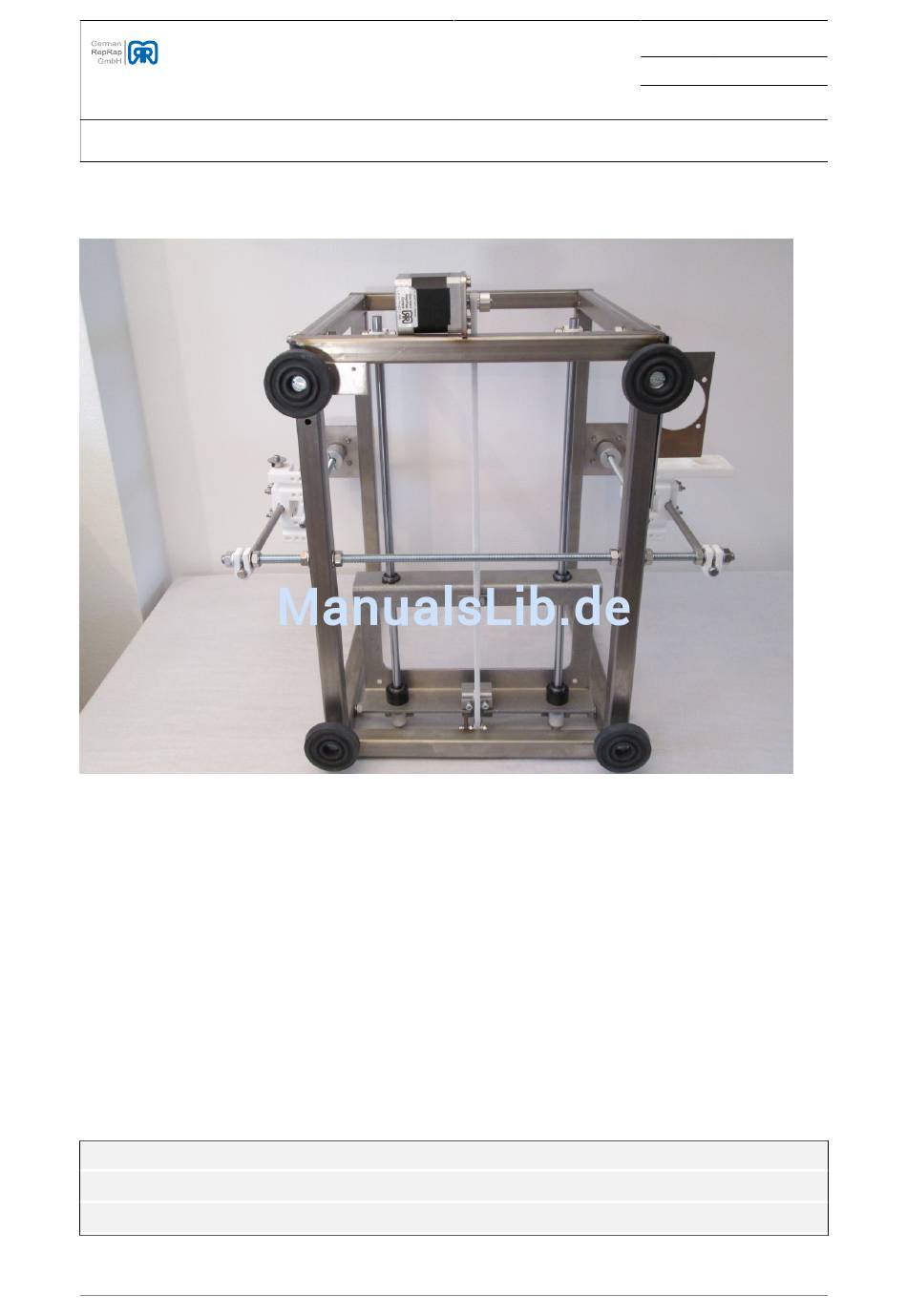

Abbildung 3.56. Montage Z-Achsen-Halterung Fixierung, Teil 4
Die Gewindestange wird so ausgerichtet, dass die Abstände auf beiden Seiten gleich sind. Es werden zu diesem
Zeitpunkt nur die Muttern, die die Gewindestange mit dem Rahmen befestigen, festgezogen. Die 2 Bar Clamps
und die neben diesen montierten 4 Muttern werden in diesem Schritt allerdings noch nicht festgezogen, sondern
nur locker aufgeschraubt (obiges Bild zeigt den Endzustand NACH der X-Achsen Montage, bzw. Kalibrierung).
Eine genaue Ausrichtung erfolgt im Abschnitt Kalibrierung.

3.7. X-Achse

3.7.1. X-Achsen Führungsstangen
Tabelle 3.16. Materialliste X-Achsen Führungsstangen (100270.9)
4x X-ShaftClamp [S. 32]
4x Linearlager, LM8UU
15x M4 selbstsichernde Mutter
© German RepRap GmbH
30x M4 Unterlegscheibe
15x M4x25 Zylinderkopfschraube
Seite 71 /
Revision 352
Stand 23.12.2013 14:03
Kapitel 3. Aufbau › X-Achse
71 /
